Ремонт кофемолок своими руками: 2 личных эксперимента

Ремонт кофемолки Делонги

В советское время мне частенько приносили электрические кофемолки для ремонта. Почему-то тогда попадались конструкции с маломощными электродвигателями, обмотки которых не справлялись с нагрузками и сгорали.

Ремонт кофемолки своими руками требовал замены двигателя. Подшипники тоже выходили из строя, но не так часто. Встречались и другие мелкие неисправности.

С неисправностями современных кофемолок мне тоже пришлось столкнуться. Причем с обоими типами конструкций: жернового помола и ротационного типа. Вот о каждом из них и рассказываю отдельно.


Ремонт кофемолки delonghi kg 79 своими руками: фотоотчет

Для начала постараюсь кратко объяснить принцип работы этого полезного девайса. Это поможет лучше понять, как следует выполнять ремонт кофемолки delonghi kg 79 своими руками, учесть особенности конструкции оборудования.

Как работает кофемолка делонги KG 79: краткая инструкция

Основную нагрузку по приготовлению кофейного порошка выполняют простые пластиковые жернова. Они перетирают зерна, попавшие между всеми зубьями на каждой втулке.

Жернова кофемолки

Выступающие шесть прямоугольных фигур выполняют самую грубую работу: дробят кофейные зерна на крупные фракции. Мелким насечкам, расположенным между этими зубьями, достается примерно пятая часть всей нагрузки: они перетирают раздробленные кусочки.

Пластиковые жернова не обладают высокой прочностью, как стальные. Они со временем стираются. Поэтому их со временем придется заменять. Для этого в сервисных центрах имеются специальные наборы. Операция сложновата для неискушенного пользователя. Проще сдать кофемолку для ремонта специалистам.

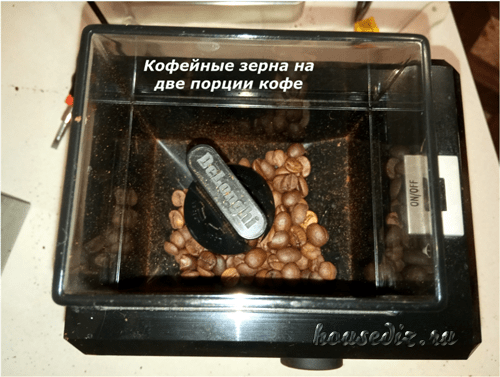

Кофейные зерна засыпаются сверху в бункер.

Кофейные зерна

Они попадают между жерновами строго дозированным объемом для приготовления определенного количества порций. Эта величина заранее выставляется с помощью указателя на передней стенке корпуса.

Указатель

Можно сразу молоть зерна для закладки в кофемашину delonghi на 2 или большее (до 12) количество чашек.

В принципе это обычная рукоятка таймера. Она в положении для двух порций кофе выставляет минимальное время работы двигателя на 12 секунд, а на двенадцать чашек — уже минуту. Все остальные положения разбиваются на пропорциональные части.

Через эту молотую порцию в специальном бункере кофемашины delonghi будет пропускаться горячая вода, а на выходе мы получим вкусный кофе.

Принцип работы рожковой кофеварки

Кстати, внутри водяных магистралей кофеварки со временем образуется накипь. Ее необходимо удалять. Производитель ввел специальную защиту, позволяющую продлить ресурс оборудования. Она же заставляет пользователя делать своевременную чистку полостей.

Если хотите знать, как ее выполнять самыми экономными методами, то читайте специальную статью.

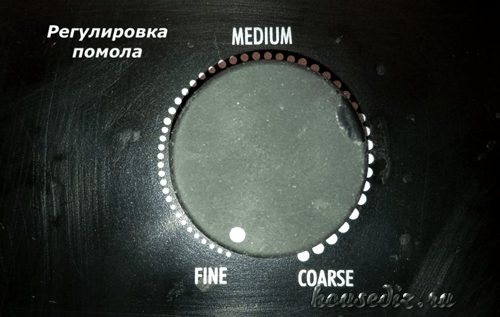

Я же расскажу дальше про конструкцию кофемолки Делонги. На ней с левого бока имеется еще одна ручка управления. Ее задача: создавать фракции помола различных степеней.

Регулировка помола

Маркировка слева «Fine», как свидетельствует рядом расположенная мнемосхема с уменьшенными кружками, обозначает помол зерен до мелких фракций, а «Coarse» — самых крупных. Регулятором можно экспериментально подобрать нужный размер частиц и оставить его на этом положении.

Жерновая кофемолка не предназначена для очень мелкого помола кофейных зерен однородного состава. Учтите это при покупке.

Но при желании его можно уменьшить за счет приближения жерновов друг к другу. Расстояние снижают регулировочными винтами или установкой дополнительных прокладок.

В интернете есть много статей на эту тему, но я их не проверял: нет необходимости. Больше нравится эспрессо, вернее капучино.

Однако учтите, что жернова не создадут все частицы однородного размера, как это делают ротационные или дороги ручные кофемолки. У них совсем другая задача.

Последним узлом управления является кнопка включения. На нее надо просто нажать пальцем. Тогда при вставленной вилке в розетку загорается индикатор подсветки. Он выдает мягкое свечение синего оттенка, а делонги начинает молоть кофейные зерна по заданной программе.

Кнопка включения

Как вскрыть корпус надёжно и безопасно: инструкция с фото

Внешние пластиковые крышки собраны на замках. Для доступа к ним необходимо предварительно:

  1. Вытащить из корпуса нижнюю емкость для сбора помолотого кофе.
  2. Емкость для кофе

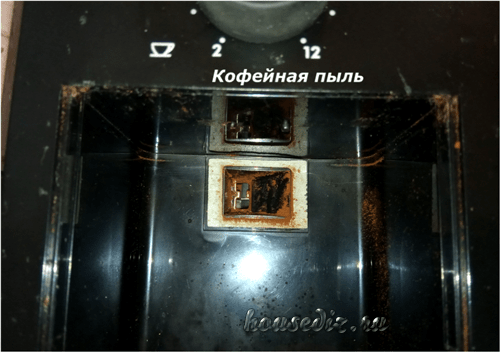

  3. Обратите внимание на кофейную пыль. Она попадает в пазы, может их засорить, требует очистки. (Пластиковый корпус делонги электростатичен, хорошо притягивает заряженные частички).
  4. Кофейная пыль

  5. Извлечь крышку контейнера, достать верхний жернов.

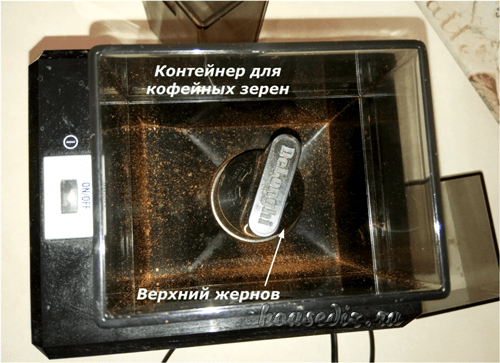

  6. Контейнер для кофейных зерен

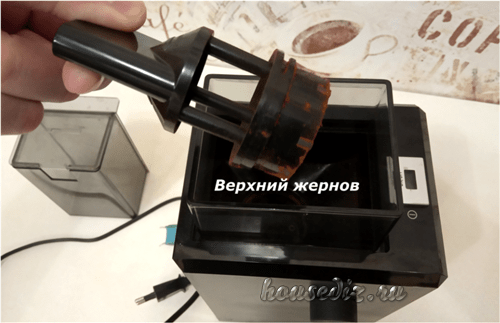

    Верхний жернов

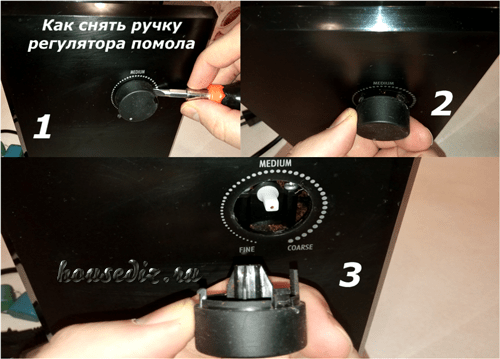

  7. Снять ручку регулятора помола за три действия (оттянуть отверткой, захватить пальцами и отсоединить).
  8. Как снять ручку

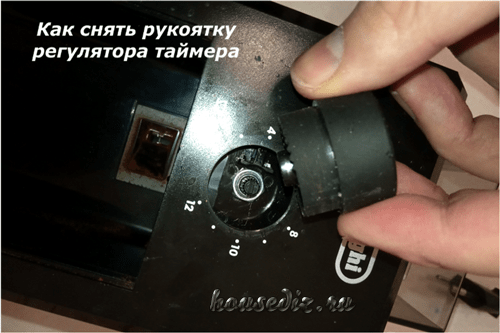

  9. Потянуть пальцами за регулятор таймера и снять рукоятку.
  10. Как снять регулятор

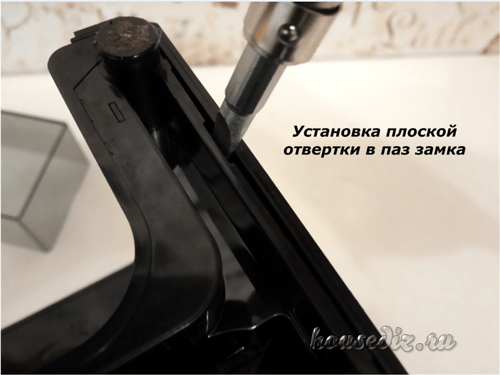

  11. Перевернуть корпус кофемолки делонги и снизу установить в паз замка лезвие плоской отвертки шлица Slotted.
  12. Установка отвертки

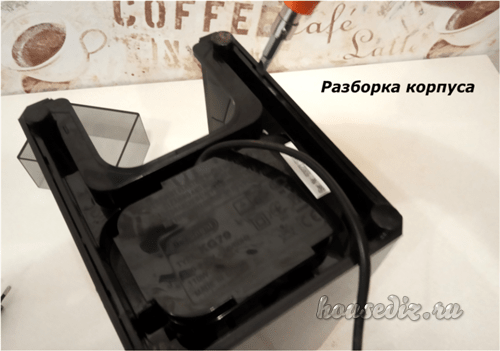

  13. Вывести последовательно из зацепления все замки.
  14. Разборка корпуса

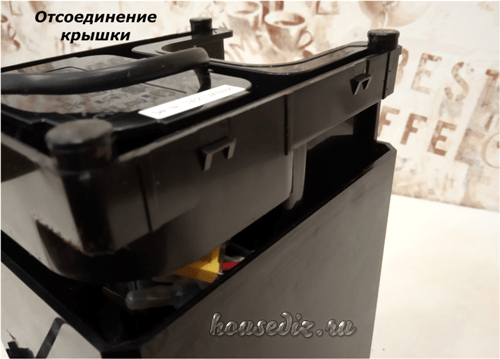

  15. Отсоединить крышку от остального корпуса. Тянуть за нее следует аккуратно. Внимательно наблюдайте за равномерностью создаваемого зазора.
  16. Отсоединение крышки

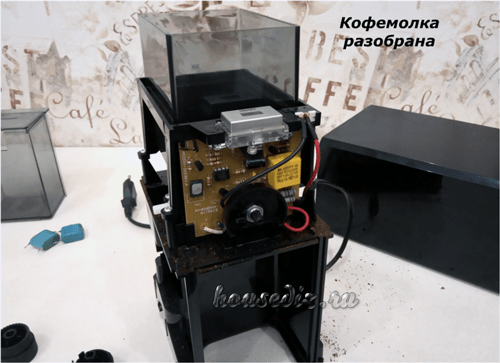

Кофемолка delonghi kg 79 без корпуса выглядит следующим образом.

Кофемолка разобрана

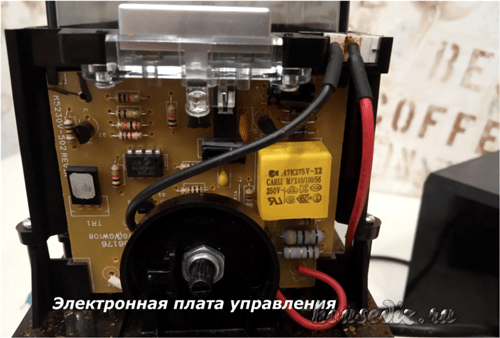

На переднем плане хорошо видна стеклотекстолитовая плата с электронными компонентами, осуществляющими управление электрическим двигателем и таймером.

Электронная плата управления

Неисправности электрической схемы: наиболее типичные случаи

С точки зрения домашнего электрика у кофемолки делонги могут произойти 2 поломки:

  1. Delonghi kg 79 не включается.
  2. При нажатии на кнопку питания двигатель делонги пытается запуститься, но работает с трудом или останавливается. Светодиод индикации загорается и тухнет.

Реально возможны и другие дефекты, но эти самые типичные. Выход из строя микросхем, обмоток электродвигателя рассматривать не будем. Это, в принципе, вопросы для сервисного центра.

Что делать, если Delonghi kg 79 не включается

Здесь надо представить, что для работы электродвигателя по его обмотке необходимо пропустить электрический ток. Для этого к его выводам должны подходить потенциалы напряжения.

А это не происходит при отключенном выключателе, отсутствии напряжения в розетке или разрывах в электрической схеме. То есть: берем в руки мультиметр или тестер. Начинаем вызванивать все электрические цепи.

Наша задача на этом этапе: выявить обрыв провода или разрыв в электрической схеме, найти причину отсутствия напряжения на двигателе и устранить ее.

После этого исправный двигатель станет работать. Я же на своей кофемолке вплотную столкнулся со вторым случаем. Его и рассказываю, заодно демонстрирую все действия фотографиями, которые всегда делал на всякий случай. Вот они и пригодились.


Что делать, если двигатель пытается запуститься и останавливается

У меня движок через пару лет эксплуатации стал включаться буквально на пару секунд, а затем выключался. Стал анализировать.

Дело в том, что исправный электродвигатель, когда к нему подведено полноценное питание, всегда работает нормально. Значит, надо разбираться с вопросом: где происходит потеря напряжения или искать поломку внутри двигателя.

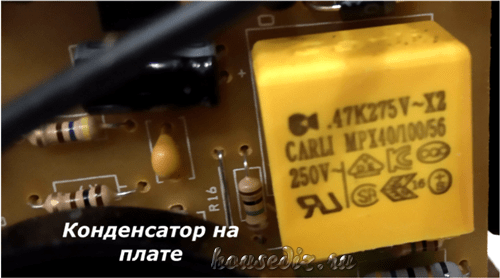

При взгляде на электронную плату управления сразу бросился в глаза этот желтый конденсатор на 0,47 микрофарады 250 вольт.

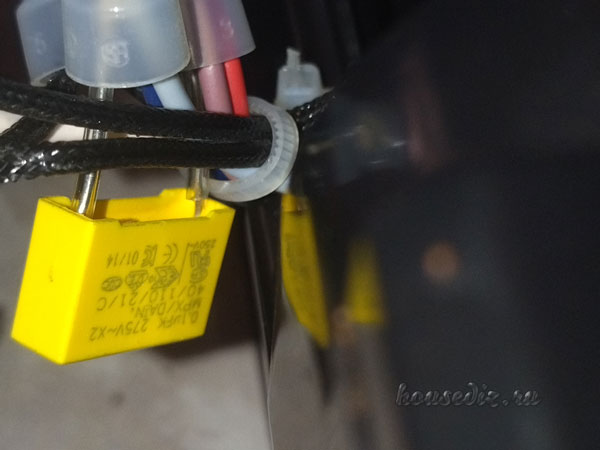

Конденсатор на плате

Уже попадались ранее такие модели с заниженной емкостью в различных блоках питания.

Его роль — создать емкостное сопротивление в цепи для образования делителя напряжения. Подобные схемы мне встречались еще в советских фонариках с никель-кадмиевыми аккумуляторами в форме таблеток.

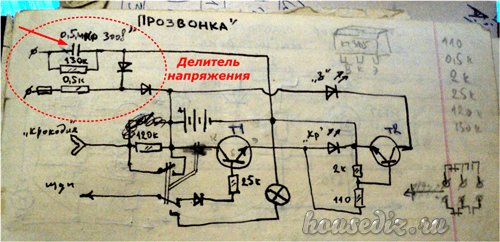

Раньше приходилось подобные делители использовать в различных самодельных устройствах. Даже тетрадку свою старую с записями нашел и решил показать фрагмент такой цепочки.

Делитель напряжения

Правда, элементная база была другая, не такая совершенная. Но принципы работы и построения электрических схем, как и законы электротехники не меняются.

В общем, конденсаторы этого типа .47K275V со временем работы часто теряют емкость и требуют замены. Ее можно замерить, но я не стал этим заниматься, а сразу приступил к делу.

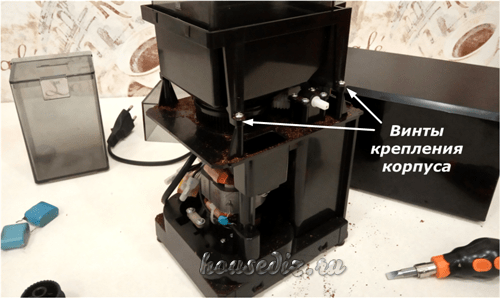

Повернул разобранную кофемолку делонги к себе так, чтобы был удобный доступ к винтам крепления верхней половины корпуса.

Винты крепления

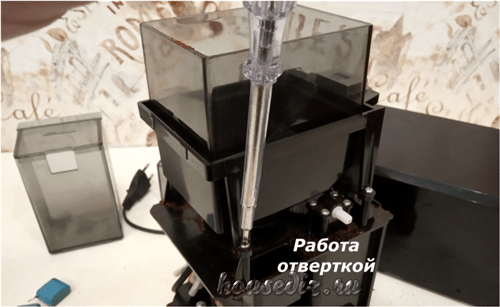

Вывернул их отверткой.

Работа отверткой

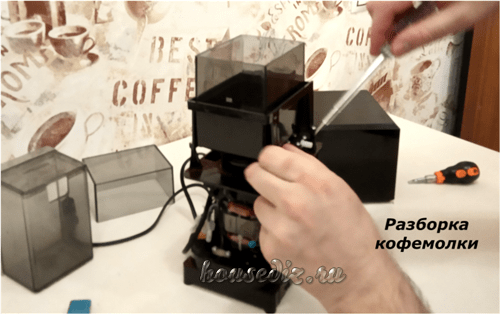

Расклинил зазор верхушки лезвием отвертки.

Разборка кофемолки

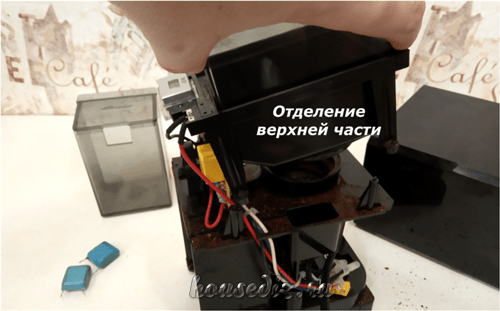

Обхватил верхнюю часть ладонью и потянул аккуратно вверх.

Отделение верхней части

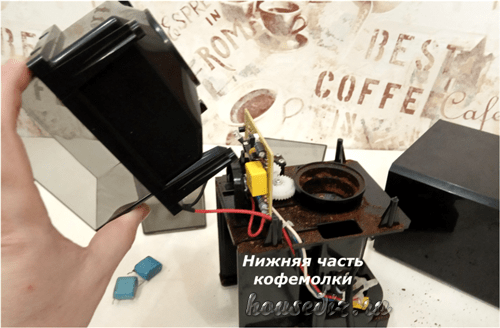

Верхняя часть корпуса делонги отделилась от нижней половинки.

Нижняя часть

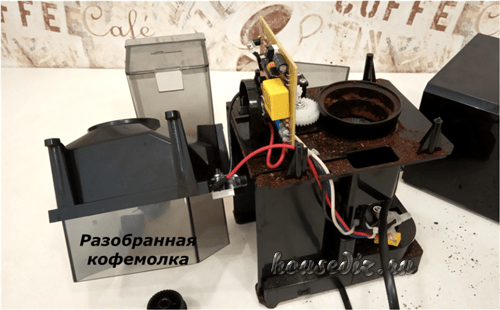

Положил ее на стол рядом, а прикрепленные провода оставил, не стал снимать.

Разобранная кофемолка

К электронным элементам, расположенным на плате, со всех сторон получил свободный доступ.

Свободный доступ

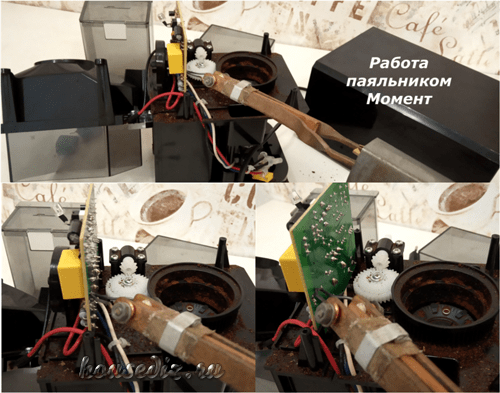

Поработал своим самодельным паяльником Момент. Прогрел им ножки злополучного конденсатора.

Работа паяльником

Взял этот желтый кубик за корпус пальцами и извлек из электрической платы.

Распайка конденсатора

А вот дальше у меня начались небольшие проблемы. На место дефектной емкости нужно установить исправный конденсатор такого же номинала и габаритов.

Но, в своих запасах я такого не обнаружил. Даже старой испытанной марки К73-17В на 0,5 мкф не нашел. А он с таким номиналом идеально бы подошел по размерам.

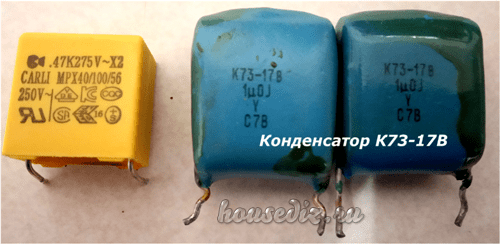

Пришлось заниматься кулибинством, ибо нашел две емкости на одну микрофараду каждая. Прилагаю снимок. Сравните габариты. Они больше, чем в два раза. Но это не критично для нашего случая.

Конденсатор К73-17В

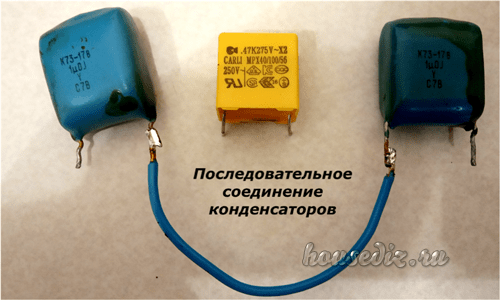

Собираю из них пайкой перемычки последовательное соединение конденсаторов.

Последовательное соединение конденсаторов

В итоге общая емкость конденсаторной сборки вместо одной мкф на каждом уменьшилась пополам и стала 0,5 микрофарады. То, что мне нужно. Ну и с уровнем напряжения не прогадал. На такую сборку можно подавать в два раза выше. Но мне это не критично в теперешней ситуации.

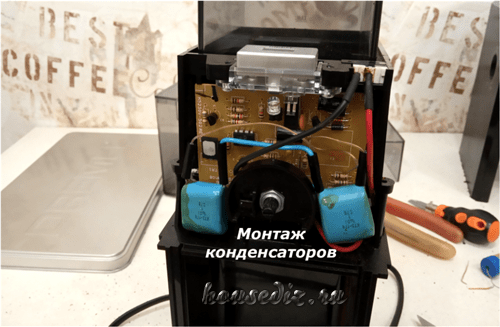

Увеличенные габариты — это серьёзное требование, но оно оказалось решаемо. Монтаж конденсаторов выполнил на припаянных к ним проводах, а сами К73-18В разместил симметрично по обеим сторонам регулятора таймера.

Монтаж конденсаторов

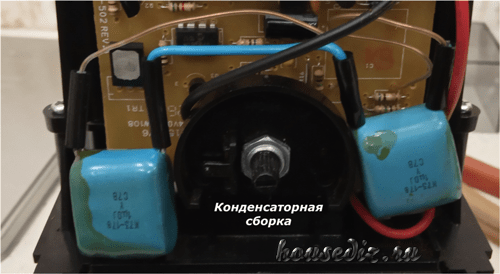

Показываю их размещение более крупным планом. Пайка и выводы защищены от замыкания изоляцией из термоусадочной трубки.

Конденсаторная сборка

В таком исполнении конденсаторная сборка повышенных габаритов поместилась вне платы, но внутри полостей, образованных крышками пластмассового корпуса кофемолки делонги.

Мне осталось собрать всю конструкцию в последовательности, обратной разборке.

Кофемолка delonghi kg 79

Пригодились фотографии, которые делал при работе. Их же показываю в тексте. Надеюсь, что кому-то они помогут.

Провел испытания собранной кофемолки включением в работу под нагрузкой. Делонги справилась с задачей на отлично, двигатель восстановил свою работоспособность, а я получил порцию готового порошка из зерен для закладки в кофемашину.

Кстати, если не сильно торопиться, то желательно после пайки проводов и сборки схемы проверить работу двигателя до надевания пластиковых чехлов корпуса. Если имеются дополнительные дефекты, то они сразу обнаружатся.

Однако, эту операцию надо выполнять аккуратно. Доступ к токопроводящим частям, находящимся под напряжением, свободный. Можно создать короткое замыкание или получить электротравму. Будьте осторожны.


Кофемолка VES 730 или незавершенный опыт ремонта

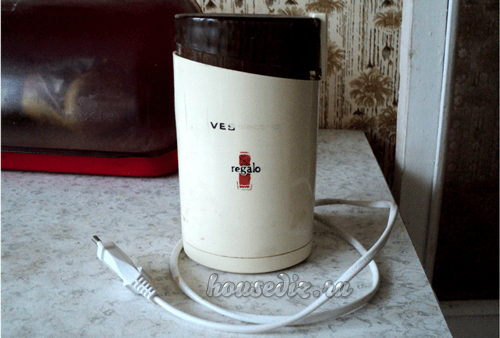

Внешний вид прибора после многолетней эксплуатации показываю фотографией.

Кофемолка VES-730

Гарантии производителя: что важно учитывать

Выпуском кофемолки VES 730 занимается испанская фирма-изготовитель из Барселоны Rotwein. S.L. Она в своей технической документации (инструкции по эксплуатации) четко предупредила всех покупателей: срок службы прибора установлен на пять лет.

Обращаю внимание, что это не гарантийный ресурс, в течение которого любые поломки устраняются бесплатно. Здесь речь ведется совсем о другом сроке. Это хорошо видно на фотографии. Внизу сделана сноска с увеличением текста.

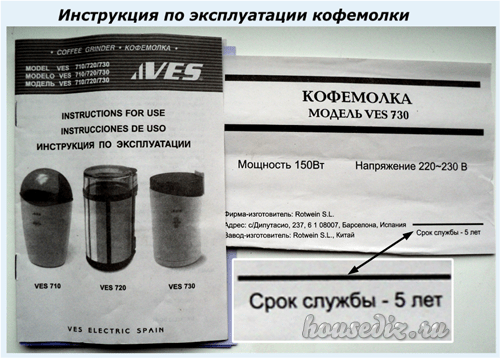

Инструкция по эксплуатации кофемолки

Условия работы: как соблюдалась инструкция

Измельчение зерен происходит за счет нанесения ударов вращающимися ножами с заточенными режущими кромками по кучке кофейных зерен. Большая скорость вращения ротора и острые лезвия с каждым оборотом разбивают их на более мелкие части.

Такие кофемолки предназначены для очень мелкого помола зерен кофе: буквально в пыль. Это их свойство позволяет готовить напиток для заваривания в турке: турецким способом для определенных любителей — кофеманов.

Моя кофемолка VES 730 успешно эксплуатировалась больше указанного срока на два года. Она подвергалась и другим нагрузкам. Ей приходилось молотить не только зерна кофе, но и семена других растений. Часто размельчались специи для приправ к первым и мясным блюдам:

  • укроп;
  • тмин;
  • кориандр;
  • сладкий болгарский и черный перец.

А вот сахар в пудру мы не разбивали. В этой операции не было особого смысла. Да и такой режим самый губительный для ножей и двигателя.

Стоит заметить, что со всеми создаваемыми нагрузками моя кофемолка VES 730 удачно справлялась, а рекомендуемые производителем нормы заполнения рабочей камеры и продолжительность работы электродвигателя не всегда соблюдались.

Другими словами — температурный режим обмоток статора и ротора периодически нарушался, но до критического состояния я его ни разу не доводил. На изоляции внутренних цепей и работе двигателя это не сказалось. Заявленная производителем мощность 150 ватт оказалась оптимальной для подобных нагрузок.

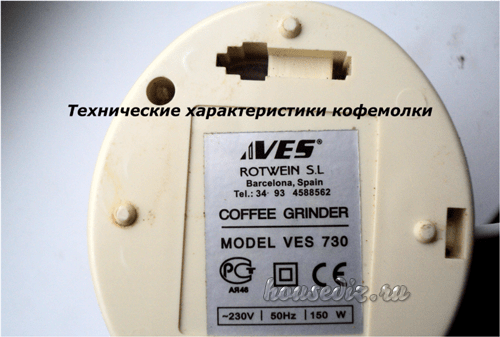

Технические характеристики кофемолки

Делаю вывод: электрические характеристики кофемолки VES 730 подобраны идеально для работы в наших условиях.

Ремонт кофемолки: как произошла поломка

Однако неисправность все же возникла — разлетелась втулка крепления ножа. Она оказалась самым слабым местом.

Показываю дефект фотографией с устройством загрузочной камеры сразу после работы. Поэтому вы видите частицы от продукта помола, оставшиеся на поверхности.

Крепление ножа

Здесь же выложен дробящий смесь нож и показано направление его вращения при работе — против движения часовой стрелки.

Нож укладывается в хорошо видимые выступы нижней втулки, которая на ощупь обладает амортизационными свойствами. Она специально гасит удары ножа по твердым зернам для того, чтобы снизить импульсную передачу нагрузки на подшипники двигателя.

Эту втулку сейчас можно немного перемещать вдоль оси небольшим усилием руки. Расстояние довольно маленькое — оцениваю по тактильным ощущениям пальцев как доли миллиметра.

Сверху нож к выступам был прижат небольшой втулкой, выполненной заливкой из какой-то пластмассы. Вот именно этот материал не выдержал. Вначале появились небольшие трещины, затем отлетел кусочек пластика, а далее просто развалилась вся верхняя втулка кофемолки VES 730.

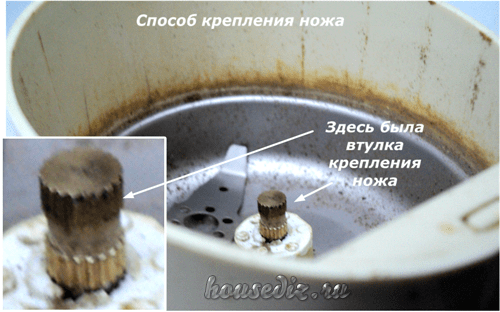

Сделанная немного сбоку фотография позволяет рассмотреть рельеф вала в том месте, где была залита верхняя втулка, фиксирующая нож.

Способ крепления ножа

Хорошо видно, что она плотно сидела на металле, была зафиксирована на втулке за счет шестеренчатых выступов. Но, после длительной работы этот пластик просто разлетелся на кусочки.

Напрашивается вывод, что это разовая конструкция, которая не подлежит ремонту. На заводе при изготовлении просто наплавляют массу специального пластика на выступ шестеренки, а он работает, пока не развалится.

Сейчас я не знаю, как поступить:

  • Использовать эпоксидную смолу или небезопасные клеи для обработки пищевых продуктов не хочется.
  • Горячая обработка наконечника (это вал ротора) повредит изоляцию обмоток.
  • Винтовое крепление даже с нескольких сторон нарушит точную балансировку двигателя. Да и разбирать его нет никакого желания.

Жду от вас подсказок: пишите свои мысли, как проще выполнять ремонт кофемолок своими руками в комментариях, была ли эта статья полезна. Мне, да и другим читателям, нужна ваша помощь.

А будут вопросы по моей работе — задавайте. Отвечу.
