Как выбрать биты для шуруповерта: шпаргалка для мастера

Биты для шуруповерта

Современный электроинструмент значительно облегчает ремонт, сборку и демонтаж крепежных элементов. Однако он может и разочаровать, когда работник не обладает достаточными знаниями, совершает непоправимые ошибки.

Дрель домашнего мастера и шуроповерт способны подвести в самый неподходящий момент по причине плохо работающей насадки.

Хотите быть в безопасности, уверенно работать ими? Узнайте, как выбрать биты для шуруповерта и перестаньте беспокоиться за конечный результат.


Как должна работать насадка на шуруповерт

Любые завинчиваемые крепежные элементы имеют особенность: они создаются исключительно под стандартный размер приспособленной к ним насадки. Она должна плотно, без люфтов входить в его пазы и выступы, надежно передавать крутящий момент.

Производители шурупов, саморезов и винтов выпускают не только широкий ассортимент своей продукции, но и отвертки под них, насадки под шуроповерт — биты. Вся эта продукция строго стандартизирована, что и следует учитывать при выборе.

Комплект бит для шуруповерта

Биты могут продаваться отдельно или входить в комплект инструмента производителя.

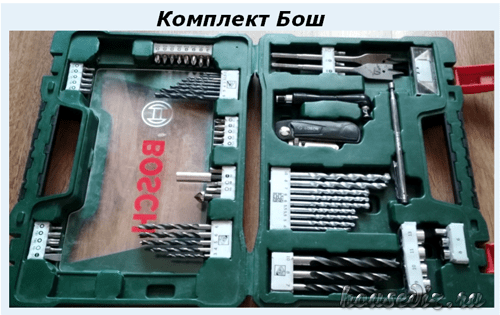

Комплект Бош

Биты из комплекта Бош

Проверить качество соответствия биты головке самореза или шурупа просто: надо плотно зафиксировать крепежный элемент, например, в тисках и вставить в него биту с шуроповертом, но не включать последний.

Если создан плотный контакт сопряженных поверхностей и отсутствуют люфты, то все нормально: можно работать. В противном случае пострадают сразу две детали:

  1. саморез, который нельзя будет использовать повторно или до конца;
  2. насадка из-за повреждения граней бьющим усилием крутящего момента.

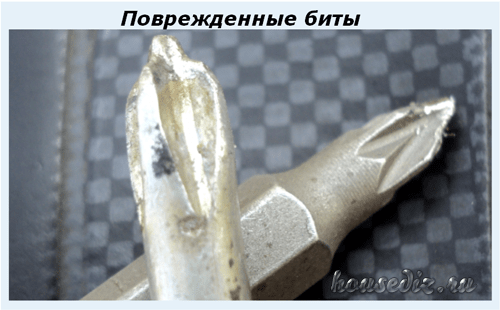

Поврежденные биты

Поврежденная бита имеет характерный вид — стертые грани рабочих кромок.

В отдельных случаях бывает проще ввернуть один или два самореза вручную, чем использовать шуруповерт. Для этих целей служит специальная рукоятка.

Рукоятка для бит

ТОП-4 стандарта, влияющих на выбор биты

Обращайте внимание на:

  • форму насадки;
  • ее размер;
  • материал изготовления;
  • приспособленность к тангенциальным нагрузкам.

Форма насадки

Продажа предлагает:

  • плоский шлиц;
  • крестообразный наконечник;
  • усиленный крест;
  • звездочка;
  • шестигранник;
  • специальные формы.

Форма насадок для шуруповерта

Биты Slotted — прямой шлиц

Это самая распространенная отвертка, работающая еще с XVI века. Обозначается сокращенно «S» от английских слов шлиц, щель.

Она выпускается с соблюдением соотношения ширины и толщины шлица.

Типовые ширина и толщина бит прямого шлица

В обозначении маркировки указывается буква S и величина ширины в мм, а толщину в большинстве случаев не пишут.

Продажа предоставляет типовые артикулы насадок:

  • 020.0 — классическая с прямым шлицем;
  • 191.0 — с прямым шлицем SL;
  • 122.0 с прямым шлицем и TIN покрытием.

Биты Phillips — под крест

Насадка изобретена в начале XX века, массово стала внедряться в автомобильном производстве Европы после второй мировой войны. В обозначении используются:

  1. буквы РН;
  2. цифра номера биты, которая строго привязана к наружной резьбе крепежного элемента.

Стандарты соотношений номера биты PH с наружной резьбой крепежа

Для домашних работ подходит размер №2. Он хорошо справляется с креплением металлов и древесины.

В продаже встречаются артикулы:

  • 000.0 — PH классическая;
  • 160.0 — обычная крестовая;
  • 701.0 — геометрия Exaform с карбид-титановым покрытием;
  • 706.0 — с карбид-титановым покрытием;
  • 101.0 — крестообразный шлиц с TIN покрытием;
  • 201.0 — крестовая PH.

Биты Pozidriv — усовершенствованные крестообразные

Патент выдан в 1996 г. Между насадкой и головкой самореза создается контакт повышенной плотности за счет дополнительных кромок рельефа шлицев — насечек.

Размеры шлица биты PZ

Эта бита предназначена для работы с плотной древесиной неоднородной структуры, например, креплений в плитах ДСП.

Обозначается в маркировке буквами PZ и цифрой размера шлица: PZ1, PZ2 или PZ3. Для специализированных задач существуют модификации форм дополнительных кромок.

Виды артикулов:

  • 011.0 — PZ классическая;
  • 711.0 и 2.716.0 — крестообразный шлиц с насечками и карбид титановым покрытием;
  • 211.0 крестообразный шлиц с насечками и TIN покрытием;
  • 211.0— PZ классическая.

Биты Nex — шестигранные

Такие насадки используют для крепежа с большими нагрузками, например, в производстве мебели, машиностроении. Они обладают увеличенной площадью соприкосновения граней, встречаются разными модификациями. Одна из них приведена на картинке.

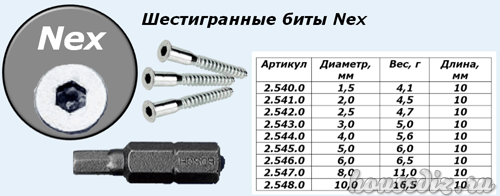

Шестигранные биты Nex

Разновидностью является бита с внутренним отверстием, которое облегчает установку, фиксирует от проскальзывания при работе.

Артикулы:

  • 540.0 — шестигранная;
  • 260.0 — шестигранная;
  • 263.0 — шестигранная;
  • 520.0 — шестигранная с центральным отверстием.

Биты Torx — звездочка

Сейчас это наиболее популярная насадка в странах запада. В работе участвуют все шесть граней, улучшается их сцепление, уменьшается износ, вероятность выскальзывания.

Биты Torx - звездочка

Используется в строительстве и машиностроении.

Артикулы:

  • 078.0 — классическая;
  • 254.0 — Torx Plus классическая;
  • 734.0 — звездочка с покрытием титаном;
  • 764.0 — звезда Torx классическая;
  • 164.0 — звёздочка;
  • 244.0 — звёздочка Torx Plus покрытие Hi CROM;
  • 234.0 — звёздочка TIN покрытие;
  • 280.0 — звёздочка Torx;
  • 280.0 — звёздочка;
  • 584.0 — звёздочка с внутренним отверстием;
  • 184.0 — звёздочка с внутренним отверстием.

К специальным видам относятся насадки:

  • вилка Snake-eye и классическая;
  • четырехгранная;
  • трехкрылая;
  • четырехкрылая;

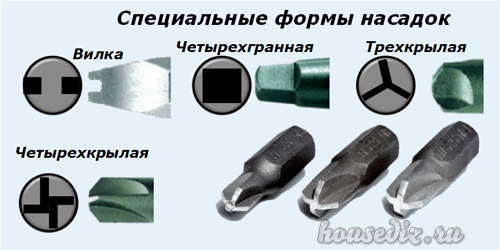

Специальные формы насадок

Размер

Габариты насадки стандартизированы под размер диаметра крепежного элемента: винта, шурупа, самореза. Они учитываются в спецификации.

Длина биты для обычного монтажа составляет 25 мм, но в отдельных случаях немного увеличена.

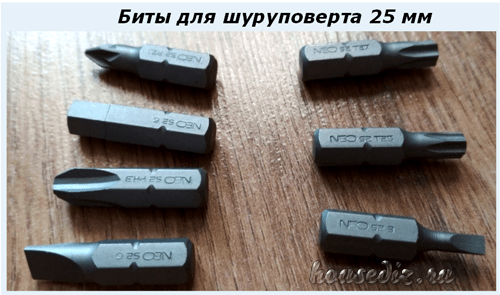

Биты для шуруповерта 25 мм

Для работ в ограниченных местах служат удлиненные насадки. Их размер составляет от 50 до 150 мм.

Прочность материала

Основным металлом для бит используются стальные сплавы. С учетом прилагаемых нагрузок они изготавливаются с разной жесткостью.

Для усиления прочности в них добавляют сплавы других металлов:

  • хрома с молибденом;
  • хрома с ванадием;
  • вольфрама с молибденом.

Внешняя поверхность инструмента для повышения прочности подвергается термической обработке. Она может дополнительно усиливаться PVD покрытием пленкой титана, никеля в среде вакуума или иметь алмазную вставку.

Обработанные нитридом титана в ходе химических процессов биты обладают повышенной износоустойчивостью, имеют золотисто-бронзовый оттенок.

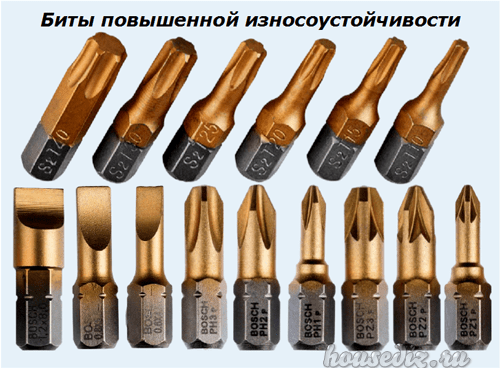

Биты повышенной износоустойчивости

Знание необходимой формы, размера, прочностных характеристик металла и его защитное покрытие позволяет понимать, как выбрать биты для шуруповерта.


Приспособленность к тангенциальным нагрузкам

Если заворачивать обычным шуруповертом длинный саморез в плотную древесину неоднородного состава, то на руки оператора воздействуют большие крутящие моменты. Для их снижения используют специальный инструмент с дополнительным тангенциальным ударом.

Ударный шуруповерт нельзя путать с ударной дрелью. У него другой принцип работы: нанесение серии высокочастотных ударов в плоскости закручивания, проходящей перпендикулярно оси движения самореза. За счет этого им работают без сильного надавливания и часто называют гайковертом.

При этом нагрузка на инструмент и саморез возрастает. Чтобы ее снизить и защитить шлиц от повреждения применяют специальную насадку удлиненной формы с торсионной зоной.

Она гасит импульс энергии, возникающий при большом крутящем моменте пиковых нагрузок благодаря повышенной прочности инструмента на скручивание.

Торсионная бита при работе обладает повышенным ресурсом, точностью и прочностью. Ее геометрия надежно обеспечивает плотный захват головки крепежного элемента.

Торсионные насадки предназначены для использования с ударным шуроповертом. Нагрузки вращения от обычного инструмента они передают, как и простые насадки, а стоят дороже. Приобретать их для использования в простой дрели смысла нет.

Маркировка торсионных бит выполняется нанесением цветного кольца прямо на поверхность насадки.

Торсионная бита

Интересный эксперимент провели корреспонденты журнала «Потребитель». Они испытали на прочность в одинаковых условиях торсионные биты от всех известных производителей, опубликовали видеоролик. Его результаты должны вас заинтересовать.

Парадокс: цена, количество и качество

При рассмотрении вопроса стоимости бит важно понимать, что при покупке дешевой продукции даже в специализированных магазинах можно не сэкономить деньги, а потерять их.

Уже не секрет, что рынок заполнен поддельными товарами, которые создаются только для продаж и получения прибыли недобросовестными производителями за счет обмана доверчивых потребителей. Приобретать такую продукцию — значит просто потерять свои деньги.

Выпуск высококачественных насадок сопряжен с материальными затратами, которые должны окупиться у производителя и покупателя. Цена на них назначается с учетом оптимальных сочетаний этих требований.

Производитель получает прибыль за счет быстрых и массовых продаж продукции, а покупатель — благодаря длительной и надежной эксплуатации приобретенных бит для шуруповерта, которые экономят рабочее время, значительно облегчают монтаж крепежных элементов.

Поэтому, покупать качественные биты — это значит правильно вкладывать деньги, беречь свои нервы.

Качественная бита стоит порядка 1,5 доллара. На ней выбито клеймо производителя с указанием типа формы и размера. Обработка PVD покрытием обойдется чуть дороже.

Мастер, который регулярно пользуется шуроповертом, выполняя им различные действия, может сэкономить на приобретении бит. Для этого их покупают большое количество, но по оптовой цене. За счет этого стоимость единичного изделия снижается.

Еще раз обращаю внимание: каждая бита выбирается под определённый крепеж с конкретными характеристиками. Хороший инструмент стоить дешево не может, но оправдывает свое приобретение в процессе работы.

Считаю полезным по излагаемой теме порекомендовать просмотр видеоролика владельца autom «Почему портятся отвертки».

Возможно, что у вас еще остались вопросы по выбору бит или есть разногласия с предоставленным материалом. Воспользуйтесь комментариями, а я отвечу на них.
