Посудомоечная машина: как подключить своими руками к системам канализации, водопроводу и электроснабжения. На что обращать внимание, чтобы не затопить соседей и исключить электрические травмы.

Рутинный ручной труд на кухне значительно облегчает современная бытовая техника. Многие хозяйки думают, что для ввода ее в работу требуются особые знания, навыки слесарных работ и сложные инструменты.

Однако на самом деле все намного проще. Читайте, что такое посудомоечная машина — как подключить своими руками ее оборудование к сантехническим коммуникациям, водопроводу и электрической сети.

Упор в статье делаю на вашей безопасности, недопущении типичных ошибок, допускаемых начинающими мастерами, которые могут создать серьезные проблемы владельцу квартиры.


Содержание статьи

3 типа конструкций посудомоек, требующие разного подхода к подключению технических систем

Производители стараются учесть все запросы пользователей и выпускают большой ассортимент своей продукции. Вы можете выбрать любую модель, способную качественно отмывать посуду как для многодетной семьи, так и одного человека.

При этом подход к их установке и подключению может кардинально отличаться. Они могут изготавливаться для:

  1. размещения на поверхности кухонной столешницы около раковины;
  2. встраивания в кухонную мебель;
  3. расположения на отдельном, специально отведенном месте.

Самые компактные конструкции

Их еще называют настольными. Они обладают минимальными размерами и предназначены для обслуживания одного-двух человек. Примером может служить посудомойка MIDEA MINI.

Посудомойка MIDEA MINI

У таких моделей самый простой принцип подключения. Им не нужен водопровод, ибо вода заливается в специальную встроенную емкость из простой пластиковой бутылки.

Как залить воду в посудомойку

Слив же отработанного раствора происходит через шланг прямо в раковину, подставленное ведро или на траву на даче либо — в выкопанную яму.

Для подключения такой машинки нужна только ровная устойчивая поверхность и электрическая розетка. Это самый простой и доступный способ.

Встраиваемая посудомоечная машина

Такая электрическая техника располагается внутри кухонной мебели. Она создается шириной 45-50 см, рассчитана на 9-10 комплектов посуды. Устанавливая ее, люди в первую очередь заботятся о дизайне помещения, который приносит радость, поднимает настроение.

Встраиваемая посудомоечная машина

Однако надо учитывать, что здесь создаются самые большие трудности для надежной работы и правильного подключения всех систем:

  1. закрытое мебельными досками пространство ограничивает доступ воздуха, нарушая естественный отвод тепла с нагревающихся при мытье посуды стенок. Это должно учитываться повышенной стойкостью к температуре диэлектрического слоя проводки.
    Поэтому встраивать допустимо только те посудомойки, на которые производитель дал подобное разрешение в технической документации;
  2. внутри мебельных стенок потребуется прорезать отверстия для прокладки шлангов подачи воды и ее слива в канализацию, подвода электрического шнура питания к розетке;
  3. рядом с отсеком работающей посудомоечной машины производители Bosh, например, не рекомендуют устанавливать микроволноку, предупреждая, что она может выйти из строя.

Доступ к встроенной в мебель технике ограничен. При случайном возникновении аварийных ситуаций это может стать причиной их развития. Поэтому требуется продумать и обеспечить меры быстрого отключения воды и четкой работы автоматических защит в системе электропитания.

Основание внутри мебельного отсека под технику должно быть надежно закреплено и выставлено строго по плоскости горизонта.

К этому отсеку требуется принять меры, ограничивающие доступ детей.

Отдельно стоящая посудомоечная машина

Здесь рассматривается техника с шириной 60 сантиметров, которая предназначена для мойки посуды, состоящей из 11-16 комплектов. Ради улучшения дизайна кухни ее сложнее встроить внутрь мебели.

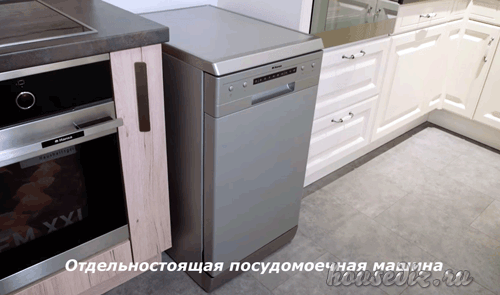

Отдельностоящая посудомоечная машина

Когда читал инструкцию по установке подобной техники, то в глаза бросилась настоятельная рекомендация от производителя Bosh принять действенные меры, блокирующие детям доступ к дверце и предупреждение, что они могут залезть внутрь технического отсека и задохнуться.

Делаю вывод, что такие случаи уже были, их нельзя допускать впредь. Маленькие дети любят играть в прятки и залезают в самые неожиданные места. Дверца посудомойки легко закрывается, а открыть ее изнутри им не под силу.

Одним словом, внимательно читайте все пункты инструкции по установке и эксплуатации именно вашей модели.

Как выбрать место для установки посудомоечной машины: 5 важных факторов

Если стиральную машину можно установить в ванной комнате или даже коридоре, то с посудомойкой так поступать не стоит. Ее надо располагать на кухне — там, где собирается грязная посуда и хранится чистая.

Иначе придется бегать с тарелками, чашками и кастрюлями по всей квартире. Поэтому первое условие выбора места — это кухня. При этом вашу технику придется располагать:

  1. около стены, чтобы сэкономить площадь и без того маленького рабочего пространства;
  2. на твердом полу, обеспечивающем безопасное размещение корпуса.

2 технологии создания устойчивого положения посудомойки

Первый вариант хорошо подходит для отдельностоящих моделей. Он полностью повторяет принцип установки стиральной машины в плоскости горизонта, когда ее корпус выставляется строго по уровню с помощью регулировочных ножек.

Установка стиральной машины

Их вначале необходимо расконтрить, затем отрегулировать высоту каждой ножки и повторно заблокировать возможность перемещения контрящей гайкой. Окончательное положение корпуса проверяется по положению пузырькового уровня на ватерпасе.

Второй способ регулировки специально создан для встраиваемой в мебель бытовой техники. Здесь регулировка положения корпуса производится только с лицевой стороны. При этом учитывается, что сама столешница уже идеально выровнена по уровню и надежно смонтирована.

Все регулировочные органы расположены спереди. Средний паз, предназначен для регулировки высоты задней ножки. В него вставляют отвертку. Ее вращением добиваются подъема дальней стороны до упора в крышку столешницы.

Регулировка высоты посудомоечной машины

Две передние ножки с контрящими гайками регулируют обычным рожковым ключом. Им приподнимают корпус до соприкосновения с нижним уровнем полки столешницы.

Регулировка ключом

Затем через специальные уголковые переходники закрепляют саморезами корпус посудомоечной машины внутри отсека кухонной мебели.

Крепление посудомойки к столешнице

Для мытья посуды потребуется залить воду из водопровода и сливать ее в канализацию. Поэтому посудомойку располагают поближе к кухонной раковине, где уже имеются эти магистрали.

Подключение раковины

Рядом с местом установки должна быть смонтирована электрическая розетка так, чтобы длины шнура питания бытового прибора хватило для создания нормального соединения без лишних удлинителей.

Как технология мойки посуды влияет на последовательность монтажных работ: кратко

Мойка посуды происходит в автоматическом режиме, который задает пользователь. Система автоматики, питаемая электроэнергией, заливает воду, греет ее и удаляет загрязнения, сливает отработанный раствор в канализацию.

Подключение технических систем к посудомойке надо начинать со сливной магистрали, чтобы проверить ее надежность. Только после этого можно переходить ко второму этапу — подводу водопроводной воды.

Безопасный монтаж электрических цепей необходимо проводить после полного завершения всех работ, связанных со случайными проливами и образованием недопустимой влажной среды.

Как подключить питание

Какие 3 ошибки нельзя допускать при подключении к магистралям канализации

Рассмотрим их в порядке актуальности


Как учесть главный вопрос гидравлики тем, кто не хочет мыть посуду водой с фекалиями

Принцип работы сливных магистралей у посудомоечных и стиральных машин совершенно одинаков: он построен на законе сообщающихся сосудов. Отработанная чистящая жидкость под давлением водяной помпы выдавливается в сливную магистраль и стекает дальше в канализацию.

Подключение стиральной машины к канализации

Чтобы в нерабочем положении канализационные стоки не проникали во внутренние полости машины сливной шланг поднимается выше рабочего уровня воды в баке для образования гидравлического затвора.

С этой целью на задней стенке корпуса производитель устанавливает специальные крепления для шлангов. Они должны там четко устанавливаться, а снимать их с этого места и опускать ниже нельзя.

Как установить шланги на посудомоечной-машине

К сожалению, часть людей этот момент не понимает. Когда длины сливной магистрали не хватает, они просто опускают шланг ниже вместо его стандартного удлинения.

Соединение шлангов

У стиральной машины уровень воды в рабочем баке намного выше, чем у посудомойки. Для исключения попадания неприятных запахов создается второе колено сообщающихся сосудов подъемом слива до образования воздушного зазора.

Он дополняет водяной затвор, образованный в канализационной магистрали, препятствует проникновению посторонних ароматов в прибор.

У посудомойки рабочая емкость с водой расположена ниже. Особого смысла поднимать высоко сливной шланг нет. Его достаточно установить по правилам, которые показаны дальше.

Исключением может быть только аварийный случай, когда канализационная труба ниже по стоку забита, а слив в нее идет откуда-то сверху. Причем еще ее могут пробивать дополнительным давлением.

Вот в этом случае подъем конца сливного шланга может очень даже пригодится. Он защитит внутренние полости посудомойки от проникновения сточных вод.

Современный способ подключения сливного шланга к системе канализации

В строящихся сейчас зданиях канализационные трубы под раковинами уже имеют стандартное гнездо с подключенной сливной магистралью. Она легко разбирается. На ее место устанавливается тройник, который продается в строительных магазинах вместе с резиновыми прокладками.

Тройник для шланга

Этот тройник своей нижней частью устанавливается в гнездо трубы канализации усилием руки до нижнего упора.

Установка тройника

В него сверху вставляется только что демонтированный сливной шланг от умывальника, а сбоку через резиновую прокладку-переходник — от посудомоечной машины.

Слив посудомоечной машины

Если на сливном шланге установлена заводская пластиковая заглушка, то ее важно не забыть снять.

Как подключить слив посудомойки в зданиях старой постройки

Раньше при строительстве многоэтажных домов канализационные сети делали только из тяжелых чугунных труб. Во многих квартирах они уже израсходовали свой ресурс, проработав более полусотни лет.

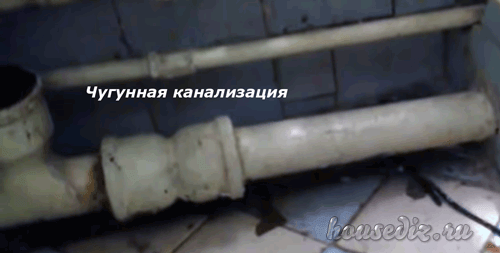

Чугунная канализация

С такими трубопроводами могут возникнуть сложности подключения дополнительной сливной магистрали, предназначенной для монтажа в современные пластиковые трубы.

Элементы чугунной канализации скреплялись прочно чеканкой стыков, заливались расплавленной серой или припоем. Разобрать их без должных навыков сантехника и разогрева до температуры плавления залитых расплавов весьма проблематично.

Кроме того, чугун относится к хрупким металлам, требует бережного обращения. Проработав длительный срок во влажной среде с большим содержанием щелочей, куда относятся все моющие средства, такие детали уже потеряли первоначальную прочность.

Они легко трескаются под приложенными нагрузками, теряют необходимую герметичность. Для установки слива посудомойки в такую чугунную конструкцию может потребоваться дополнительный монтаж пластикового переходника.

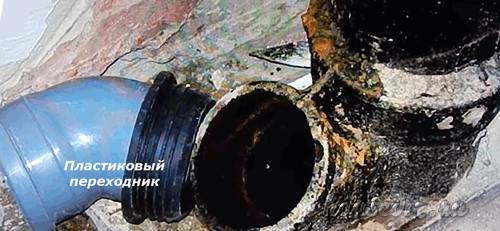

Пластиковый переходник

Его подбирают по размеру. Для того, чтобы обеспечить герметичность созданного соединения, здесь необходимо тщательно очистить внутренний фланец чугунного ответвления от всех загрязнений и хорошо просушить его.

После этого боковую поверхность пластикового переходника, вставляемую во фланец, покрывают сплошным слоем силиконового клея, а затем собирают соединение, дают ему возможность засохнуть.

В отдельных случаях может потребоваться замена отслужившей свой срок чугунной трубы на пластиковую. Эту сложную работу лучше поручить специалисту, а не выполнять своими руками.

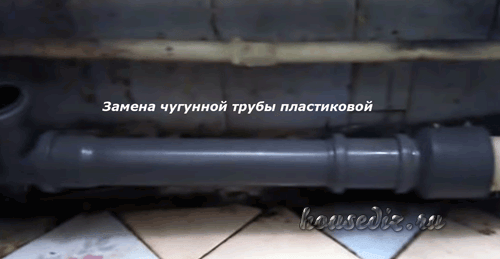

Замена чугунной трубы

Многие владельцы старых квартир не спешат переходить на современные канализационные трубы. Однако стоит учесть, что бывает проще один раз полностью заменить все устаревшее оборудование, чем периодически менять по кускам его.

После подготовки чугунной магистрали к установке пластикового тройника, последний вставляется и фиксируется во входном фланце. В него, как показано выше, через резиновое кольцо-переходник вставляется сливной шланг от посудомойки.

Продажа предлагает обратный клапан, который предназначен для врезки в сливную магистраль стиральной или посудомоечной машины.

Обратный клапан стиральной машины

Он предназначен для предотвращения попадания сточных вод из канализационных магистралей в сливные полости бытовых электроприборов.

Любой способ монтажа сливной магистрали необходимо собирать надежно, обеспечивая ее полную герметичность. Даже маленькая трещина или щель в соединениях доставит со временем неприятности.

Монтируя слив необходимо учитывать не только рабочее давление стекающих жидкостей при нормальных условиях эксплуатации, но и аварийные режимы, создаваемые при засорении канализации.

При пробивке засоров могут создаваться повышенные давления, которые создадут протечку в самых слабых местах. Заметить их сразу не всегда возможно, ибо в таких случаях человек может просто отсутствовать дома.

Поэтому под проблемными местами рекомендуется устанавливать датчики протечки воды. Сейчас они имеются в продаже, хотя домашнему умельцу не сложно собрать их своими руками.

Промышленные технические датчики входят в систему Умный дом и могут посредством Wi Fi подключения к сети интернет передавать сообщения о возникновении аварийных ситуаций владельцу квартиры в любую точку мира.

Как надежно подключить посудомоечную машину к водопроводу: 4 схемы

Перед началом работы рекомендую подумать: как случайно не затопить свою квартиру и какие технические средства могут вас спасти.

Что важно обеспечить в вопросах безопасности и надежности

Производители современных посудомоек снабжают свои изделия защитой от протечки водопроводной воды, которая должна предотвратить потоп в квартире.

С этой целью на входе напорного шланга они монтируют специальное блокирующее устройство, которое называют Аквастоп. Его изготавливают в форме наконечника со штуцером для подключения к резьбе водопроводного крана.

Аквастоп шланга

Системой Aquastop снабжаются посудомоечные и стиральные машины, другая бытовая техника, находящаяся под давлением водопроводной воды.

С обратной стороны такого шланга собран дополнительный корпус с водяными фильтрами и датчиками. Они соединяются проводами с общей схемой управления.

Аквастоп стиральной машины

На выходе из корпуса вода подается по отдельным шлангам в рабочие емкости. При повреждениях герметичности гидравлических магистралей возникает пролив воды.

Она собирается в самом нижнем отсеке, где расположен поплавковый датчик с контактами, срабатывающими в верхнем положении. Они выдают сигнал на перекрытие напора.

Датчик аквастоп

Внутри корпуса входного штуцера Аквастоп находится электромагнитная катушка с пружиной возврата и клапаном экстренного перекрытия напора. Вода начинает поступать в посудомойку при подаче напряжения на электромагнит, а при снятии — блокируется.

Одновременно происходит включение насоса откачки, а пролитая жидкость под давлением отправляется в систему канализации.

Катушка электромагнита питается напряжением 220 вольт. Оно подается к ней по проводам, встроенным внутри напорного шланга.

Всю эту информацию про Aquastop я написал для того, чтобы вы не повторяли ошибки, которые допускают отдельные «рационализаторы», когда укорачивают напорный шланг, перерезают встроенные провода, грубо нарушают логику работы посудомоечной машины.

Полезная информация про защиту от протечек:

  1. система Аквастоп, кратко описанная выше, является не единственной технической преградой от возникновения потопа;
  2. самая простая механическая схема подобного типа Аквасторож работает на принципе сравнения давлений на входе и выходе из устройства. Когда скорость вытекания воды резко возрастает до 10-12 литров в минуту, то напор резко перекрывается;
  3. наиболее продвинутая система защиты от протечек использует как проводные, так и современные беспроводные технологии передачи информации от датчиков.

Более подробно полезную информацию про работу подобных систем и варианты подключения посудомоек смотрите в видеоролике Павла Сидорик.

Самый простой вариант подключения посудомойки к современному водопроводу

Одним из распространенных способов подачи воды к смесителю умывальника является использование гибких металлорукавов, посаженных на резьбу водопроводной трубы.

Нам потребуется разобрать это соединение и между трубой и гайкой накрутить дополнительный тройник с шаровым краном, необходимым для экстренного перекрытия напора.

Подключение посудомоечной машины к водопроводу

Такой переходник и запорный кран с металлической рукояткой продается во всех строительных магазинах. Подобное подключение не составит большого труда даже для начинающего мастера.

После монтажа тройника с шаровым краном и Аквастопом подайте пробное давление в созданную гидросистему, внимательно проверьте все соединения на отсутствие утечек. Если увидите, что где то появились влажные места, то подтяните соединения или замените прокладки.

Пластмассовые гайки напорного шланга не рассчитаны на усилие, которое создается при использовании ключа. Они могут лопнуть. Их заворачивают от руки, но максимально плотно.

2 способа альтернативного монтажа напорной магистрали

Иногда врезать тройник с запорным краном для посудомоечной машины не представляется возможным, что характерно для старых квартир со сварными стальными трубопроводами, подведенными прямо к смесителю раковины.

В этом случае можно воспользоваться одним из двух следующих методов.

Применение обжимной муфты для присоединения посудомойки

Обжимная муфта изготавливается разборной конструкцией из латунных деталей с болтовым соединением.

Обжимная муфта

Она состоит из двух полуобойм. В верхней части выполнен фланец для подключения шланга. Резиновое уплотнение обеспечивает герметичность создаваемого стыка.

Комплект обжимной муфты

В месте установки муфты с трубопровода снимается краска до образования ровной и чистой поверхности стыка. Над точкой отвода воды просверливается отверстие.

Как просверлить отверстие в трубе

На него крепится уплотнительная манжета и монтируется обжимная муфта.

Установка обжимной муфты

Уже к ней будет крепиться дальнейшая гидравлическая схема.

Вариант подключения к смесителю водопроводного крана

Иногда может пригодиться способ установки тройника отвода воды на посудомойку, смонтированного между смесителем и напорной трубой.

Тройник в смесителе

При этом потребуется одновременно установить втулку такой же длины на трубопровод подачи горячей воды.

Этот способ может не подойти тем хозяевам, кто беспокоится о дизайне своей кухни. Здесь подключенный шланг будет торчать наружу.

Особенности подключения к горячему водоснабжению: мифы и реальность метода экономии

Большинство посудомоечных машин создается для работы только от водопровода холодной воды. Однако многие владельцы рассчитывают сэкономить свои средства за счет ее подключения к горячему водоснабжению.

Однозначного ответа в этом вопросе нет. Для точного определения эффекта экономии денежных средств на эксплуатационные расходы необходимо учесть ряд факторов:

  1. При работе посудомоечная машина не станет забирать холодную воду, ее расход и стоимость поэтому немного уменьшатся, но незначительно.
  2. Расход горячей воды возрастет, стоит она дороже.
  3. Потребление энергии, связанное с нагревом воды для мытья посуды, немного уменьшится.

Однако здесь важно принимать во внимание еще ряд вопросов:

  1. Многие производители, а особенно Bosh, рекомендуют в инструкции использовать воду с температурой порядка 20 градусов.
  2. Вода для мытья посуды обычно подогревается до 50 градусов, а внутри системы горячего водоснабжения создается температура от 60 и выше.
  3. Гибкие шланги маркируются синим и красным цветов для работы в разных температурных условиях. При нарушении оптимального режима они быстро выходят из строя.
  4. Из горячей воды больше выделяется солей и накипи. При установке ее на вход в систему необходимо ставить эффективные проточные фильтры. Они начнут часто забиваться. Их придется очищать.
  5. Повышенная температура будет воздействовать на внутренние магистрали, а шланги и пластик станут работать не в расчетном режиме.
  6. Большинство машин при режиме осушки посуды использует конденсационный метод охлаждения. Он основан на том, что внутри моечного отсека находится нагретая мокрая посуда, а внутренние стенки обмываются потоками холодной воды.
    За счет созданной разности температур нагретый пар с посуды переходит на холодные стенки, конденсируется на них и стекает. После нарушения расчетного температурного режима время сушки будет значительно увеличено.
  7. А вот на ТЭН нагрузка действительно будет снижена.

Вывод о необходимости подключать посудомойку к горячей воде делать вам, а я приведу сообщение с форума мастера ремонтника по этому вопросу.

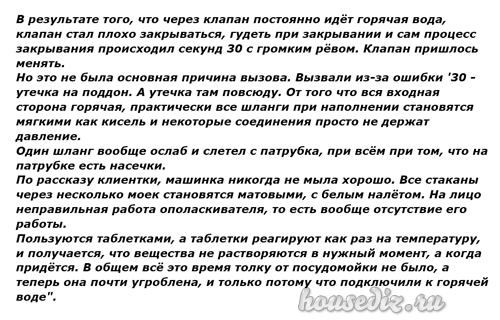

Отзыв мастера

Один из форумчан привел пример своего расчета, где эффект экономии денег за месяц у него получился 3 рубля, а за год — порядка 100. При этом он не учел затраты на замену деталей и ремонт. Я не проверял эти данные. Если у вас имеется желание заняться этим вопросом, то отпишите результат в комментариях.


Какие риски скрыты в посудомойке и как они могут привести к поражению электрическим током

Сейчас производители стали выпускать бытовые электрические приборы, работающие с водой, в корпусах из диэлектрических пластиковых материалов, хотя встречаются и металлические, токопроводящие.

Они могут ударить человека током при пробое изоляции на корпус за счет того, что опасный потенциал станет стекать по случайно образуемой цепи, например, при касании рядом расположенного водопроводного крана.

Схема поражения током в двухпроводной сети

Существующие устройства защитного отключения (УЗО) в автоматическом режиме отслеживают образование тока утечки и отключают питание, чем исключают получение электрической травмы, спасают жизнь и здоровье человека.

Как защищает УЗО

Поэтому я настоятельно рекомендую устанавливать УЗО в квартирном щитке или УЗО-розетку (переходник) для всех бытовых электроприборов, работающих на кухне.

Среди электриков бытует мнение, что УЗО эффективно работает только в трехпроводной схеме питания бытовой проводки, выполненной по системе заземления TN-S или ее аналогам.

Однако, большая часть нашего населения проживает в домах со старой двухпроводной проводкой TN-C, где УЗО не увидит появление опасного потенциала на корпусе бытового прибора, когда он будет там присутствовать.

Это правильно, но только надо учесть тот факт, что если через человека станет стекать ток утечки на землю, то защита прервет его через доли секунды. Когда же ее нет, то спасти жизнь автоматика просто не сможет.

Подключение посудомоечной машины к сети электропитания выполняется простой установкой шнура питания в стационарную вилку. Довольно часто это выглядит следующим образом.

Подключение посудомойки к розетке

На фотографии вы видите использование случайного удлинителя с розеточным блоком, который расположен на полу в зоне вероятного затопления при возникновении аварии.

Никогда не повторяйте такие ошибки. Даже если пользуетесь при необходимости удлинителями, то на всякий случай предусмотрите для них более высокое и безопасное место, исключающее подключение пролитой при потопе воды к электрической проводке.

Позаботьтесь о выборе допустимого сечения провода на удлинителе и правильной настройке уставок автоматического выключателя.

Безопасность человека от поражения электрическим током на кухне обеспечивают надежно смонтированная проводка, четко выбранные и настроенные защиты, грамотная эксплуатация со стороны домашнего мастера.

Все это вам надо обязательно соблюсти. Самая сложная работа предстоит владельцам встраиваемой в мебель техники. Поэтому я рекомендую посмотреть видеоролик владельца ДмитрийSCHEFF.

Он хорошо показывает, как работает посудомоечная машина — как подключить своими руками ее к техническим системам и встроить в мебель на примере модели от Electrolux в виде пошаговой инструкции.

Если же у вас возникли вопросы или замечания, то давайте их обсудим в комментариях.

Реклама
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(2 голоса, в среднем: 5 из 5)

Подпишитесь на нашу рассылку "Домашний мастер" и Вы всегда узнаете первыми о новостях этого блога!


Ответить

Ваш e-mail не будет опубликован. Обязательные поля помечены *
