Окно ПВХ и дверь на кухню взамен деревянных с фото отчетом

Пластиковые окна

Преимущества современных строительных технологий позволяют преодолеть сложившиеся веками стереотипы конструкций зданий, делать их более удобными, комфортными для пользования и проживания. Выполняя ремонт квартиры своими руками или привлекая бригаду специалистов необходимо ознакомиться с перспективными методиками, особенностями выполнения работ, правилами использования расходных материалов, характерными ошибками, допускаемыми неопытными работниками.

Предоставляемые ниже советы объясняют домашнему мастеру фотографиями и картинками, как устроены пластиковые окна, показывают их конструкцию, установку, методы регулировки с подробным видеороликом.

Фотографии сделаны во время реальной замены, когда старый деревянный блок окно и дверь был демонтирован.

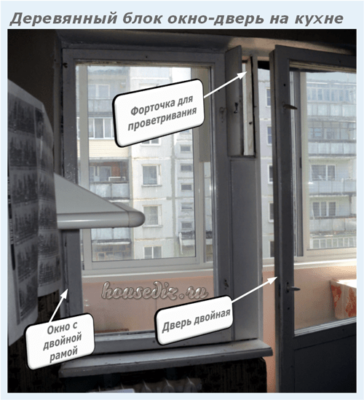

Деревянный блок окно-дверь на кухне

Его место заняло новое пластиковое изделие.

Чтобы качественно выполнить подобную работу даже с привлечением специалистов потребуется ее продумать, спланировать и выполнить последовательным рядом операций. Дело в том, что сама оконная конструкция собирается в заводских условиях по определенным стандартам, которые следует учитывать.


Замер оконного проема

Наши здания изготовлены из различных строительных материалов, которые обладают не одинаковыми свойствами. В моем примере рассматривается панельная железобетонная сборка, когда проем отливался по шаблонам на строительном комбинате. Даже при этом случае его размеры не имеют точной геометрической формы. Стены же из кирпича или древесины могут создать дополнительные трудности. Их следует внимательно оценить.

Три основные задачи замера:

  1. определение ширины, высоты, глубины и формы проема;
  2. выявление их отличий от четкой прямоугольной формы;
  3. учет степени отклонения рамы от вертикальной плоскости, которое может быть вызвано «завалом» самой стены в любом направлении.

Все три параметра способны значительно осложнить установку пластикового окна. Поэтому они требуют точного измерения.

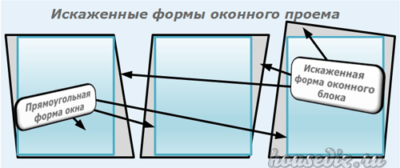

Искаженные формы оконного проема

При их выполнении следует учесть конструкцию выступов, называемых четвертями (по аналогии кирпичной кладки), которые блокируют раму от выпадения на улицу.

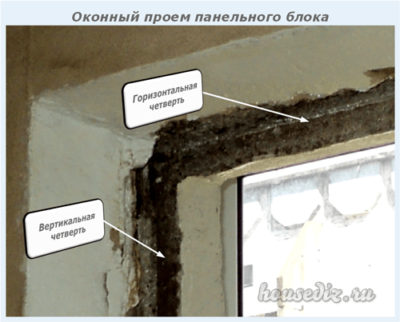

Оконный проем панельного блока

Замеры должны выполняться со стороны помещения и улицы с учетом расположения откосов и подоконников.

Конструкция пластикового окна

В общем виде этот вопрос уже раскрыт отдельной статьей, рассказывающей об устройстве и способах регулировок различных элементов.

Конструкция пластикового окна

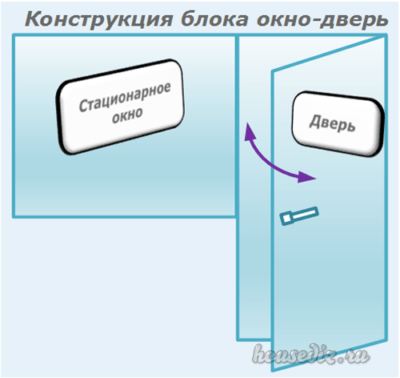

У меня используется отдельный блок, состоящий по форме из двух прямоугольников различных габаритов, стыкуемых по вертикали с обеспечением общей горизонтальной линии сверху.

Конструкция блока-окно дверь

Мы разберем способ крепления оконной конструкции в строительном проеме, изготовленной в условиях завода двумя отдельными блоками пластикового окна и двери. Они поставляются в собранном виде, подготовлены к установке.

Рама любого пластикового окна или двери служит базовой частью всей конструкции, которая закрепляется:

  • сверху;
  • по бокам;
  • снизу.

Схема монтажа верхних элементов

Принцип классического крепления рамы сверху показан на картинке, хотя на практике используются и другие варианты.

Схема крепления верхнего элемента окна

Пластиковый профиль оконной рамы с вмонтированной внутри металлической вставкой фиксируется жестко за счет анкера, вкрученного в материал оконного проема стены. Причем многие монтажники пластиковых окон стараются первоначально отверстия под него просверливать с внешней стороны, а не изнутри: так лучше обеспечивается красивый вид при возможных дефектах сверления.

Боковая поверхность профиля упирается в четверть и за счет этого исключается ее выпадение на улицу. Декоративный уголок придает красивый вид креплению с внешней стороны здания, закрывает возможные строительные неровности.

Пароизоляционная лента предотвращает попадание паров воздуха в узел крепления из теплого помещения, работает в комплексе системы гидроизоляции и пароизоляции жилого здания в целом. Она вместе с затвердевшей строительной пеной, выполняющей утеплительную функцию, делает воздух в квартире полезным для здоровья.

За счет этой пленки влага нагретого воздуха квартиры не проникает в более холодный внутренний узел крепления окна. Поэтому в этих полостях станет хуже образовываться конденсат. Стекла будут меньше запотевать в мороз.

Уголок крепления москитной сетки крепится саморезами к пластиковому профилю.

Принцип крепления нижних элементов

Схема крепления нижнего элемента окна

Монтаж рамы снизу также осуществляется анкерами, вкрученными в материал строительного проема, а воздушные промежутки заполнены строительной пеной.

Подоконник установлен на опорных колодках, а отлив закреплен через шумопоглащающую прокладку.

Демонтаж старого окна

Процесс удаления деревянного оконного блока состоял из этапов:

  • снятия створок окна и двери с петель;
  • перепиливания одной стороны рамы ножовкой для последующего удаления ее вставки монтажной монтировкой — фомкой.

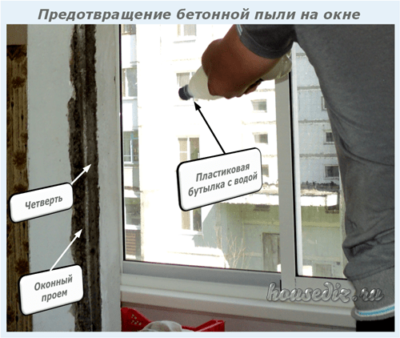

Во время работы с бетоном образуется много пыли. Ее можно уменьшить разбрызгиванием воды из обычной пластиковой бутылки через отверстия в крышке.

Предотвращение появления бетонной пыли на окне

При демонтаже следует тщательно подготовить оконный проем и плоскости четвертей, хорошо отчистить их для удобной установки новой рамы. С этой целью не лишней процедурой будет проведение повторных замеров получившихся габаритов, проверка возможности выставления вертикального положения всей оконной конструкции.

Сборка общей рамы

На заводе оконная рама и вставляемые в нее створки со стеклопакетами собираются общим модулем. Для установки в проем на месте их надо разделить, чтобы первоначально зафиксировать силовую раму через нижние, верхние и боковые элементы в проеме анкерными креплениями в стене. После этого потребуется навесить дверцы, отрегулировать их движение и уплотнить полости.

Особенность блока «окно-дверь» состоит в том, что он изготавливается двумя отдельными модулями, а при монтаже на месте установки требует соединения рам в единую жесткую сборку. С этой целью работа выполняется в два этапа:

  • стеклопакеты извлекаются за счет снятия удерживающих штапиков;
  • рамы окна и двери скрепляются с выверкой вертикальной общей линии.

Как извлечь стеклопакеты

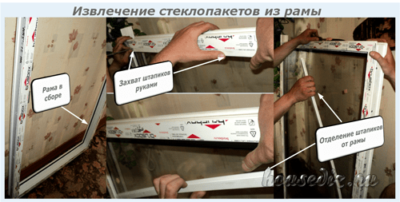

Извлечение стеклопакетов из рамы

Для освобождения рамы снимают все штапики, фиксирующие стекла на внутренней стороне. Их можно первоначально зацепить острым лезвием ножа, а затем подхватить пальцами руки и окончательно снять с защелки профиля.

Стеклопакет внутри рамы расклинен распорками, которые потребуется извлечь с боков и верха: иначе они будут мешать его извлечению. Работать со стеклом надо осторожно.

Большой вес и габариты стеклопакета требуют внимательности при обращении. Тяжелое стекло может выскользнуть из рук, вызвать порезы, а при небрежной установке на случайные предметы образовать сколы.

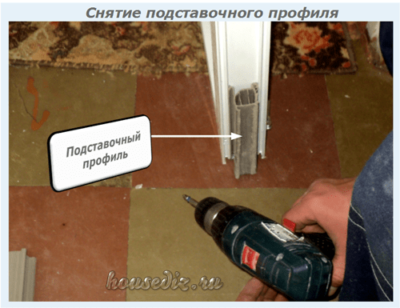

Внизу рамы прикручен транспортировочный переходник из пластика.

Снятие подставочного профиля

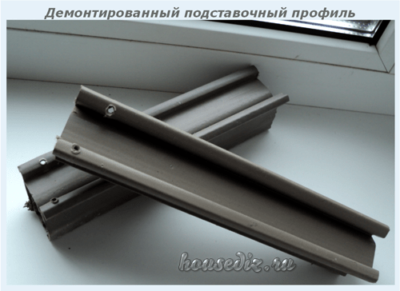

Его следует демонтировать. На него можно ставить снятые стеклопакеты.

Демонтированный подставочный профиль

Технология сборки общей рамы

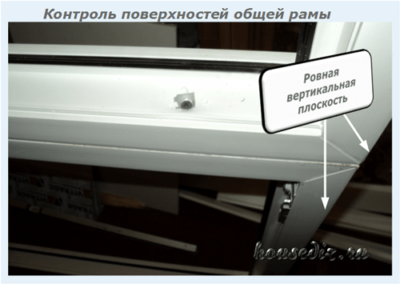

Стороны блоков окна и двери имеют одинаковый профиль. После извлечения стеклопакетов оба рамных каркаса прикладывают вместе и скрепляют саморезами. Предварительно необходимо выполнить контроль стыковки их верхних плоскостей.

Контроль поверхностей общей рамы

Затем сверлом меньшего диаметра делают подготовительное отверстие, которое должно пройти через металл армирующей вставки на обеих рамах.

Утепление полостей

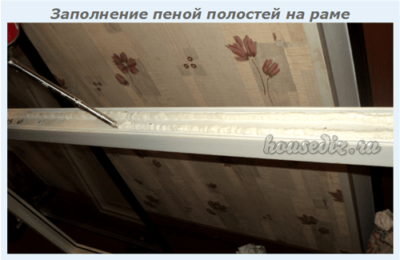

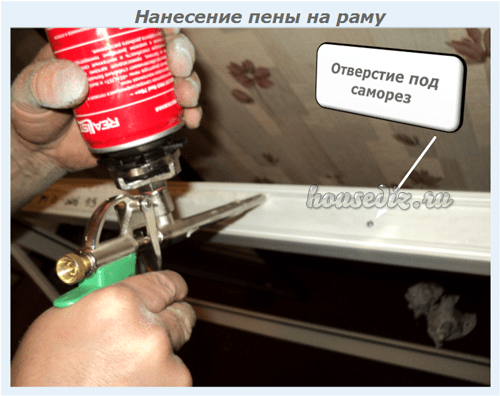

Дополнительно нанесенный слой монтажной пены усиливает прочность общей конструкции и работает утеплителем.

Нанесение пены на раму

Им следует заполнить все полости.

Заполнение пеной полостей на раме

Конструкция профилей рам с защелками, вкрученными саморезами и монтажной пеной совместно усиливает прочность и жесткость общего блока «окно и дверь».

Вариант установки оконного блока в строительный проем

Рассмотрим случай, когда установщики окна отошли от классического способа крепления анкерными болтами через все профили и использовали другой метод с помощью монтажных пластин.

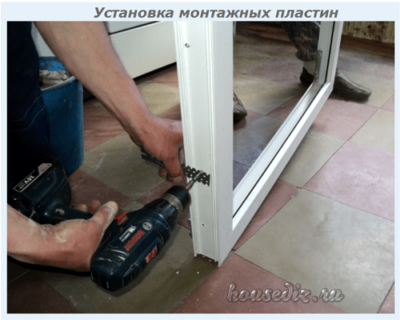

Установка монтажных пластин

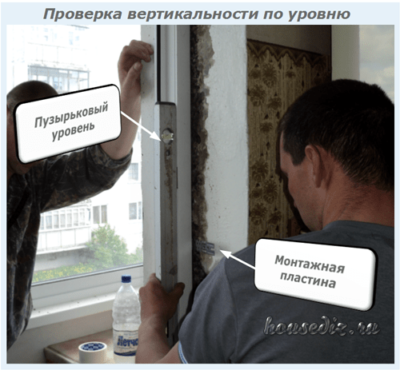

Их закрепили саморезами равномерно по всему периметру так, чтобы они выходили по стене на сторону помещения. Затем общую рану вставили в оконный проем, расклинили высушенными деревянными распорками и выставили в вертикальной плоскости по уровню.

Проверка вертикальности по уровню

После этого ее через монтажные пластины зафиксировали саморезами в строительном проеме и повторно проверили вертикальность плоскости обшей оконной рамы.

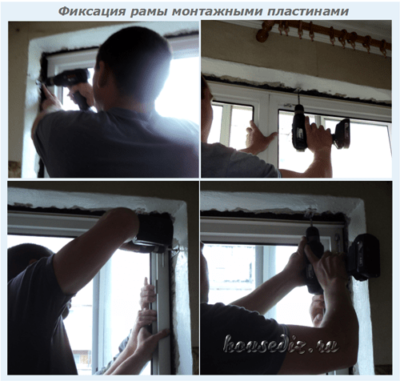

Фиксация рамы монтажными пластинами

Далее предварительно запенили боковые полости между установленным оконным блоком и строительным проемом.

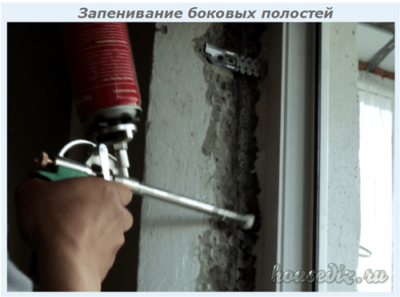

Запенивание боковых полостей

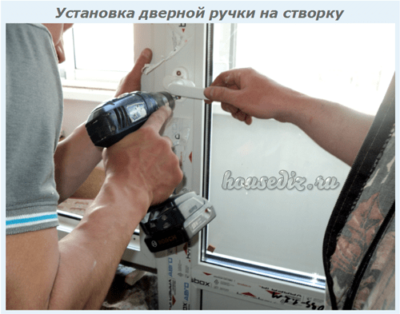

Затем вставили в него дверную створку, закрепили поворотную ручку, проверили плавность открытия и регулировки.

Установка дверной ручки на створку

Осталось установить стеклопакеты в глухую створку окна.

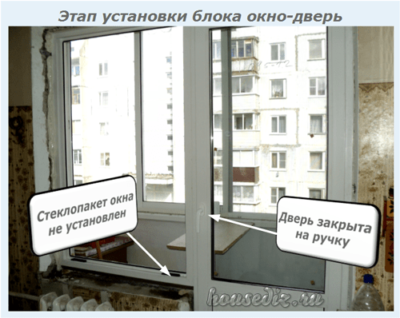

Этап установки блока окно-дверь

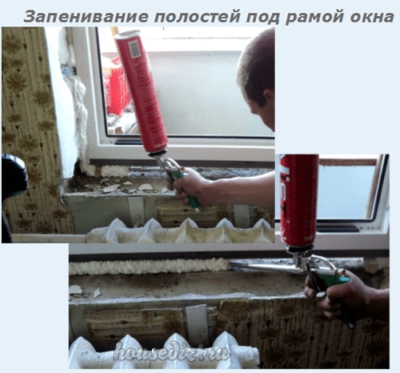

Для этого заполнили пеной оставшиеся горизонтальные полости под рамой окна.

Запенивание полостей под рамой окна

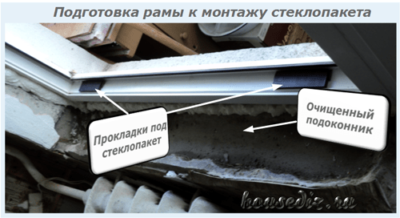

Подготовили ее к установке стеклопакета, уложили специальные упоры.

Подготовка рамы к монтажу стеклопакета

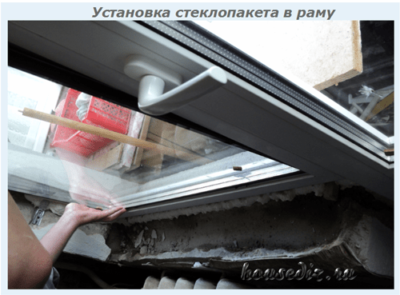

На них аккуратно руками поставили тяжелый стеклопакет.

Установка стеклопакета в раму

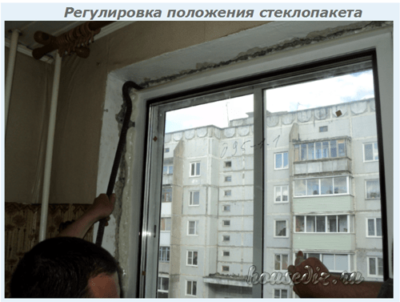

Его положение необходимо отрегулировать и ввести в зацепление защелки профиля. Для этого воспользовались строительной монтажкой.

Регулировка положения стеклопакета

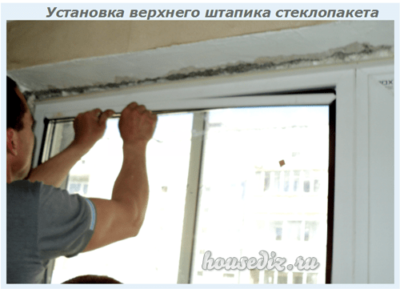

Затем установили верхний штапик крепления стеклопакета.

Установка верхнего штапика стеклопакета

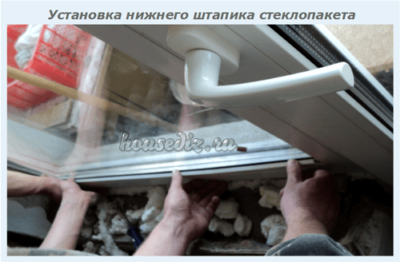

Потом нижний и боковые.

Установка нижнего штапика стеклопакета

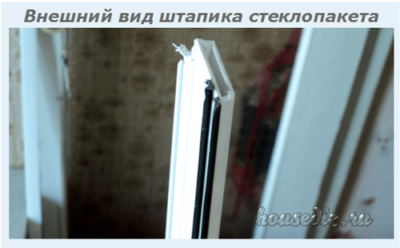

Они имеют специфический профиль и уплотнения.

Внешний вид штапика стеклопакета

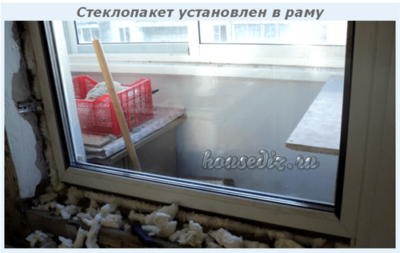

Штапики прочно удерживают стеклопакет внутри профилей рамы.

Стеклопакет установлен в раму

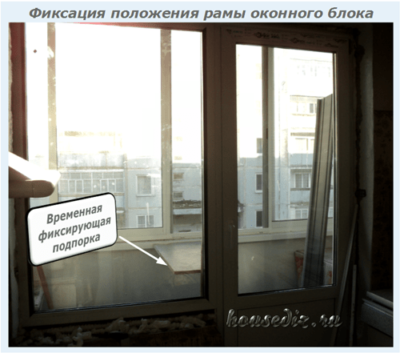

Смонтированный оконный блок зафиксировали дополнительными подпорками до момента застывания монтажной пены.

Фиксация положения рамы оконного блока

Распределение пены по периметру рамы показано на сборном фото.

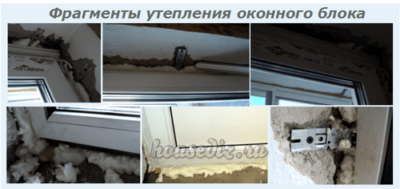

Фрагменты утепления оконного блока

Таким способом пластиковый блок окно ПВХ и дверь на кухню был смонтирован. Осталось:

  • изготовить откосы;
  • сделать порожек;
  • установить подоконники.

Как выполнялись эти работы рассказано в очередной статье о пластиковых окнах. А сейчас предлагаем посмотреть видеоролик владельца «Просто окна» под названием “Инструкция о самостоятельной установке пластикового окна”.
