Регулировка пластиковых окон

Насколько бы не были совершенны современные строительные технологии, но, как и любые технические устройства, они требуют от человека знания основ своей конструкции и умелого, правильного обращения.

Кинематический механизм пластикового окна создан для весьма длительной эксплуатации. Однако он может ломаться или требовать периодической регулировки и ухода.

Наши советы помогут домашнему мастеру понять принцип конструкции пластикового окна и его регулировок для оптимального поддержания комфортных условий внутри квартиры в любое время года.

Выполнение несложных профилактических работ и качественных регулировок позволит поддерживать работоспособность пластикового окна длительное время без серьезных поломок.


Общее устройство

Пластиковое окно выпускается по типовым размерам или изготавливается на заказ в заводских условиях. Оно отвечает общеевропейским техническим стандартам безопасности.

Конструкция пластикового окна
Габариты его рамы должно свободно входить в строительный проем, надежно фиксироваться в нем клиньями, распорками и фиксаторами с уплотнительными и теплоизоляционными материалами.

Конструкция пластикового окна состоит из:

  • общей рамы, выполненной стальным профилем с пластиковым ПВХ покрытием;
  • импоста — разделяющего раму вставкой;
  • открывающейся створки со стеклопакетом;
  • неподвижного оконного блока, который может отсутствовать у отдельных моделей;
  • фурнитуры;
  • откосов, утеплителей и других аксессуаров.

Рассмотрим их особенности.

Рама

Изготавливается в качестве базового стационарно закрепленного элемента, в котором располагают остальные части пластикового окна.

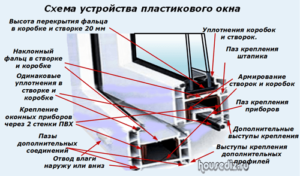

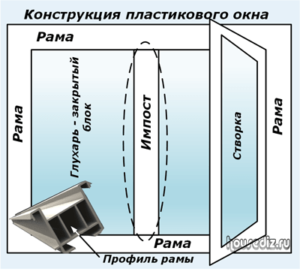

Схема устройства пластикового окна
Рама выдерживает все виды механических нагрузок, воздействующих на окно в процессе эксплуатации. Для этого ее стальной профиль выполняют специальной формой, рассчитанной по законам сопромата и теории прочности оболочек. Он находится в самой центральной, большой части камеры.

Конфигурация поперечного сечения профиля обеспечивает дополнительные задачи:

  • отвод влаги из конденсата, образующегося при снижении температуры на улице и приводящего к запотеванию окон:
  • уплотнение пространства между оконным блоком со строительным проемом и стеклопакетами.

Оконные блоки и створки

Основным элементом, пропускающим солнечный свет через окно, служит стеклопакет. Самая простая конструкция создается из одной камеры, включающей два одинаковых стекла толщиной 3 или 4 мм, разделенных по периметру металлической планкой, например, из алюминия. Ее дополняет поглотитель влаги и слой герметизации, расположенный по периметру.

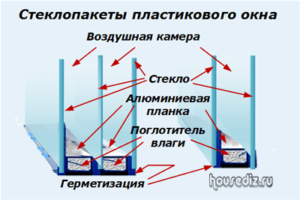

Стеклопакеты пластикового окна
Пространство между стеклами заполняют осушенным воздухом или инертным газом. Они снижают теплопередачу и уменьшают выпадения конденсата.

Бюджетные стеклопакеты изготавливают из обычного оконного стекла, а на дорогие изделия могут наноситься слои серебряного покрытия с низкой эмиссией.

За счет создания вакуума между такими стеклами или закачивания аргона внутрь стеклопакета они получают возможность:

  • отражать назад в помещение тепло из комнаты;
  • пропускать солнечный свет;
  • блокировать зимний холод;
  • улучшить звукоизоляцию.

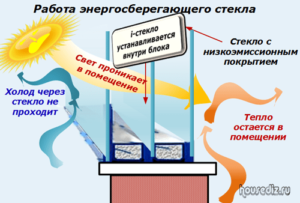

Работа энергосберегающего стекла
Стекло с серебряным покрытием на вид сложно отличить от обычного, но оно всегда отражает тепловые лучи. Поэтому зимой в комнате становится теплее, а летом — прохладнее: нагрев, создаваемый солнечной энергией, отражается ими на улицу.

Обычные стеклопакеты создают с двумя камерами, состоящими из трех стекол.

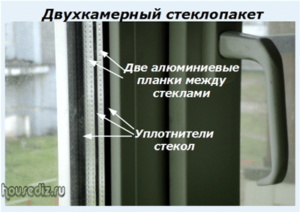

Двухкамерный стеклопакет
Они предназначены для эксплуатации в условиях средней полосы России. Для холодного северного климата количества камер в стеклопакете увеличивают, но это сказывается на сложности конструкции, общей стоимости.

Стеклопакеты могут устанавливаться стационарным блоком или выполняться открывающейся створкой.

Открытое окно
Последняя имеет дополнительное положение для проветривания. Попадание насекомых с улицы в летнее время исключает противомоскитная сетка.

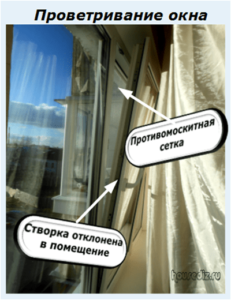

Проветривание окна
Надежную работу створки обеспечивает фурнитура — комплект дополнительных металлических элементов, создающих различные режимы работы окна.

Фурнитура

Довольно простое управление створкой ос стеклопакетом обеспечивает сложная кинематическая система, включающая механизмы закрытия, удержания, открытия, фиксации и настройки. Они выполнены различными деталями, расположенными на створке и раме, взаимодействуют между собой.

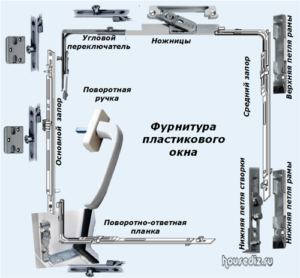

Фурнитура пластикового окна
Все регулировки выполнено точно в заводских условиях. При эксплуатации они могут корректироваться.

Отдельные элементы фурнитуры в рабочем положении показаны на фото ниже.

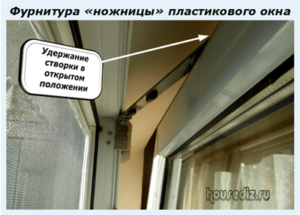

Фурнитура «ножницы» пластикового окна
Верхний завес пластикового окна

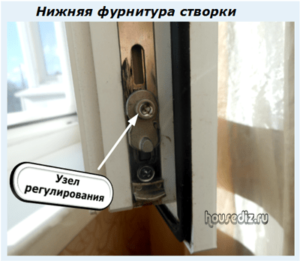

Нижняя фурнитура створки

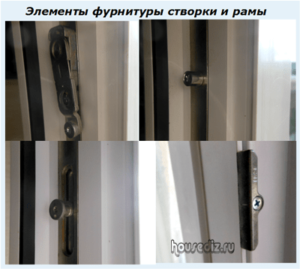

Элементы фурнитуры створки и рамы

Аксессуары

Обязательными элементами являются:

  • подоконник;
  • отливы и откосы;
  • уплотнители.

Подоконник

Это привычный элемент окна, позволяющий располагать на нем комнатные растения, рассаду и некоторые другие предметы.

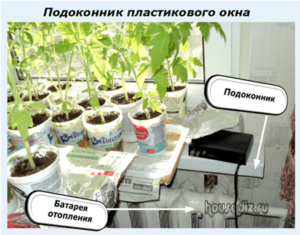

Подоконник пластикового окна
Поэтому многие владельцы квартир стремятся использовать широкий подоконник, обеспечивающий больше рабочего пространства.

Следует учитывать, что под ним обычно расположена батарея отопления. От нее зимой теплый воздух должен поступать на окно, обеспечивая тепловую завесу для проникающих через стеклопакет холодных потоков. Широкий подоконник создает барьер для тепла.

Решить эту проблему в период подготовки к дачному сезону просто: достаточно установить сверху широкие доски или листы фанеры, ДСП, ДВП, временно укрепить их. Вот и все настройки.

Откосы и отливы

На встроенном фото показан этап изготовления откосов своими руками из пластика, а на внешнем — выполненные обычным штукатурным раствором. Они закрывают окно с внутренней стороны помещения, придают ему декоративный вид.

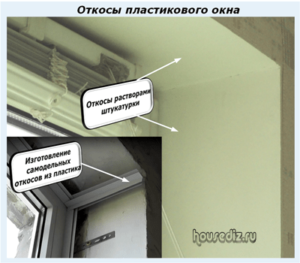

Откосы пластикового окна
Таким же способом защищается рама со стороны улицы.

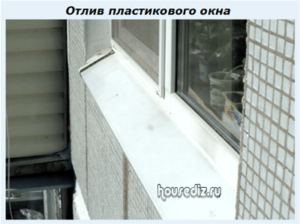

Отлив пластикового окна
Назначение отлива понятно из названия — отвод воды от атмосферных осадков с внешней стороны оконной конструкции.

Уплотнители

Промежуток между рамой и строительным проемом заполняют строительной пеной, а для ликвидации внутренних пустот вокруг стеклопакетов используют специальные мягкие прокладки со светостойкой резиной.

Методика регулировок

В идеальном положении рама пластикового окна установлена строго по вертикали и горизонтали, для чего используются различные типы уровней.

Створка со стеклопакетом внутри рамы должна располагаться строго параллельно ее сторонам так, чтобы все зазоры были одинаковыми.

Ориентация пластикового окна
Во время эксплуатации или при неправильной настройке возможны дефекты. Наиболее характерны случаи, когда створка опущена, сдвинута в сторону или не до конца прижата к раме. Чаще же всего эти неисправности проявляются в комплексе.

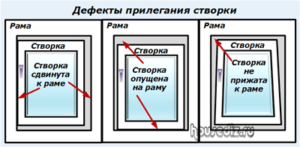

Дефекты прилегания створки

Настройка положений подвижной створки

Общие рекомендации

Первоначально следует визуально осмотреть состояние пластикового окна, выявить место затирания подвижных частей, оценить дефект, соосбы настройки. После этого можно приступать к регулировкам. Для их проведеня потребуется иметь ключ шестигарнник — шестерку.

Расположение узлов регулирования показано на картинке.

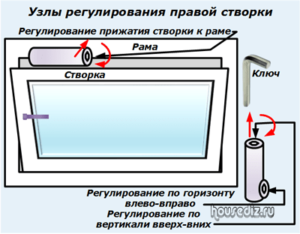

Узлы регулирования-правой створки
Они обычно закрыты защитным колпачком, как показано ниже. Его надо просто сдвинуть рукой вверх.

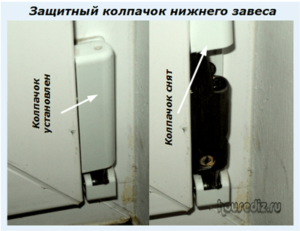

Защитный колпачок нижнего завеса
У некоторых моделей окон узлы регулирования могут находиться в другом месте. Например, конструкция нижнего завеса с плотным размещением около откоса исключает выполнение в этом месте возможности настроек положения створки по горизонтали.

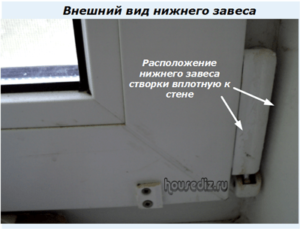

Внешний вид нижнего завеса
В этом случак узел регулировки может быть расположен вверху дверцы, а доступ к нему осуществляется при полностью открытой створке.

Настройка зазоров

Регулировка горизонтальных смещений

Шестигранный ключ всталяют в гнездо регулировочного винта и, вращая рукоятку, отслеживают изменение зазоров по перемещению створки. На фото показан случай, когда узел регулирования расположен сверху.

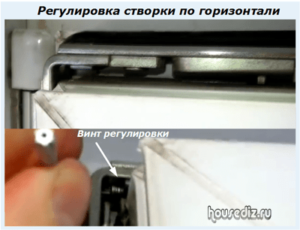

Регулировка створки по горизонтали

Настройка высоты

Вращение ключа по часовой стрелке приподнимает створку, а противоположное — опускает.

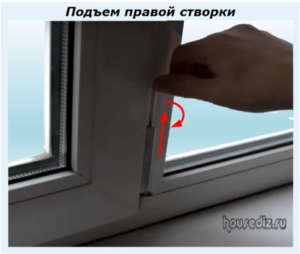

Подъем правой створки

Выравнивание прижатия

Створка откидывается в режим проветривания. Узел регулировки расположен на ней в левой части. Доступ несколько ограничен, но работать можно.

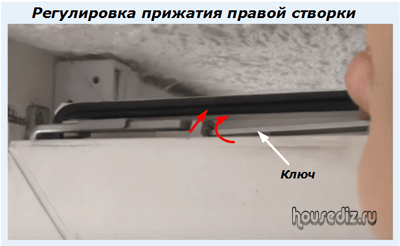

Регулировка прижатия правой створки

Режим зима-лето

Регулировочный узел расположен снизу торцевой стороны дверцы. Настройка выполняется ключом за счет смещения положения внутреннего клина, который осуществляет прижатие створки к раме с разным усилием.

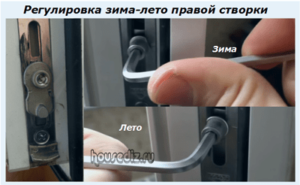

Регулировка зима-лето правой створки

Регулировка цапфами

Метод предназначен для доводки створки с созданием ослабленного, стандартного или усиленного нажима ее на раму.

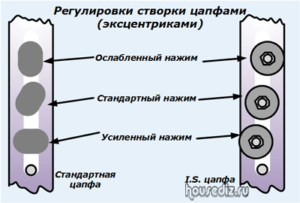

Регулировки створки цапфами (эксцентриками)
Цапфы могут быть выполнены овальной формы для поворота пассатижами или круглыми с возможностью настройки шестигранным ключом. В различных конструкциях пластиковых окон используются индивидуальные настройки.

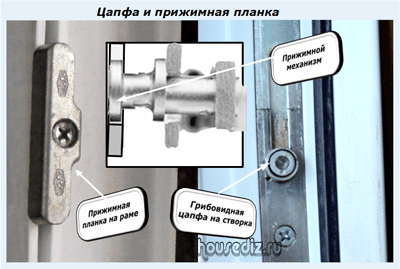

Цапфа и прижимная планка

Дефекты ручки

Ручка предназначена для выставления одного из режимов работы пластикового окна:

  • открыто — вверх;
  • микропроветривание — под 45 градусов к горизонту;
  • проветривание — горизонтально;
  • закрыто — вниз.

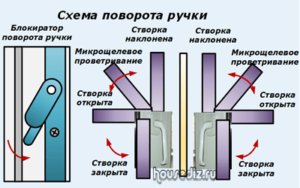

Схема поворота ручки
Блокиратор или микролифт служит для предотвращения поломок механизмов створки. Он уменьшает износ и ослабление креплений, сохраняет регулировки, продлевает ресурс.

Для доступа к ручке следует оттянуть пальцами защитную крышку и повернуть ее в горизонтальном направлении. Обычной отверткой откручивают крепежные винты. Они позволяют полностью заменить рукоятку на новую, например, обладающую механизмом защиты от любопытных детей.

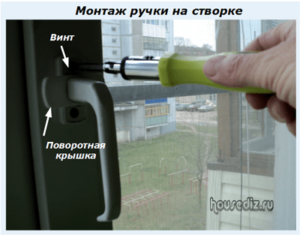

Монтаж ручки на створке
Затруднение управления ручкой может возникнуть в результате попадания пыли внутрь механизмов пластикового окна. Загрязнения следует удалять, а трущиеся поверхности металлических частей рекомендуется смазывать облегченными машинными маслами.

Замена уплотнителей

Ресурс их работы при правильной эксплуатации рассчитан на десять лет.

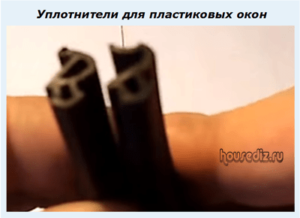

Уплотнители для пластиковых окон
Износ материала сразу ощущается проникновением холодного воздуха с улицы в обход стеклопакета. Старый уплотнитель просто извлекается из своего паза, а на его место устанавливается новый. Работать следует аккуратно, материал нельзя растягивать.

Для снижения трения уплотнителя при манипуляциях со створкой его рекомендуется умеренно смазывать сортами силиконовой смазки.

Рекомендации по эксплуатации

Уход за пластиковым окном не сложен. Требуется поддерживать его механизмы в чистоте, периодически осматривать, своевременно смазывать.

При загрязнениях пластика его отчищают специальными растворами, хотя вполне приемлемо использовать теплую воду с мылом. Нельзя обрабатывать поверхности агрессивными растворителями и абразивными средствами.

Двойное обслуживание всех механизмов каждой осенью и весной значительно продлевает срок эксплуатации оконной конструкции.

Выполняя смазку трущихся частей и уплотнителей не забывайте осматривать и очищать отверстия для отвода воды как в створке, так и на раме.

Для закрепления материала рекомендуем посмотреть полезный видеоролик Александра Кваша “Регулировка пластикового окна самостоятельно”.
