Сантехнические ревизионные люки: 5 главных принципов выбора безопасной конструкции с красивым дизайном для оптимального доступа к скрытым инженерным коммуникациям

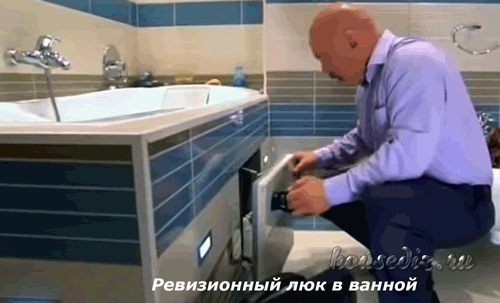

Сантехнические ревизионные люки чаще всего монтируются в ванной комнате или туалете. Правильно установленная конструкция сразу решает три задачи.

Все счетчики, вентили, фильтры, трубы, узлы канализации, электроснабжения закрываются от постороннего воздействия защитной стенкой. Она имеет красивый интерьер, который практически полностью сливается с внешней отделкой помещения.

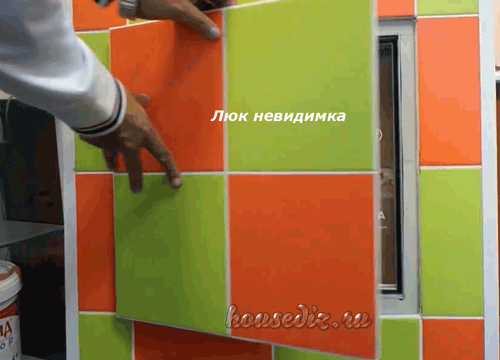

Технологический люк, незаметно вписанный в перегородку, обеспечивает оперативный доступ ремонтников к спрятанным техническим узлам при появлении необходимости их ремонта или замены.

Раскрываем секреты, как правильно выбрать скрытый люк, чтобы он долго служил в исправном состоянии, сохраняя красивый вид помещения.

5 научных правил, обеспечивающих оптимальную работу люка-невидимки

При выборе любой ревизионной конструкции существует всего пять технических параметров, требующих обязательного учета:

1. зона безопасного монтажа с удобным доступом к коммуникациям;
2. типы облицовочных покрытий;
3. прочностные и декоративные характеристики материалов, используемых для корпуса и дверок;
4. способы доступа работников к техническим узлам;
5. габариты корпуса.

Далее каждый из этих параметров оценим немного подробнее.

Как место установки влияет на конструкцию люка: что важно учесть

Люк-невидимка монтируется по инструкции производителя в технологический проем, выполненный из бетона, кирпича, древесины, гипсокартонных листов или других отделочных материалов. Он скрытно устанавливается внутри:

1. стены;
2. пола;
3. или потолка.

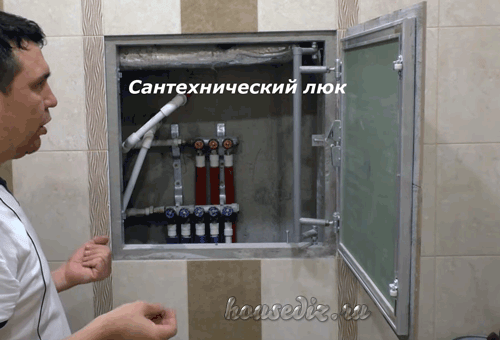

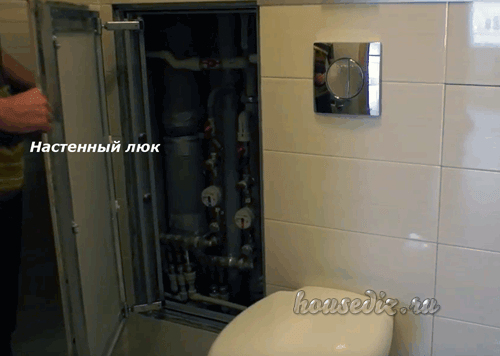

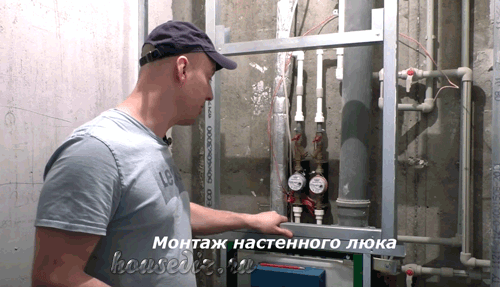

Стеновой монтаж заслуженно считается наиболее распространенным способам установки. Он используется для скрытия отопительных труб, узлов водопроводных линий, различных типов счетчиков, приборов электрооборудования.

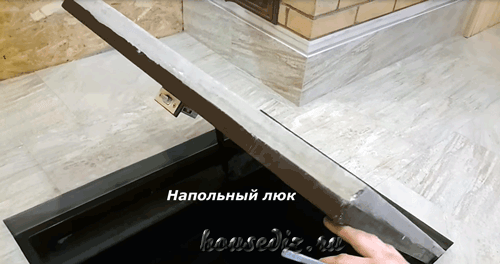

Половые лючки закрывают горизонтально проложенные канализационные и водопроводные трубы. Они должны отвечать требованиям повышенной прочности корпуса и дверок.

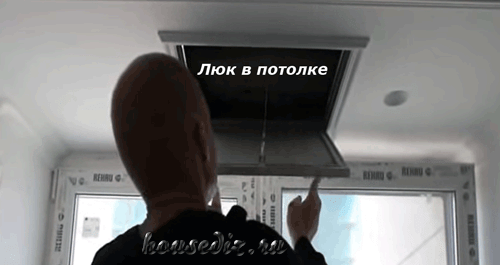

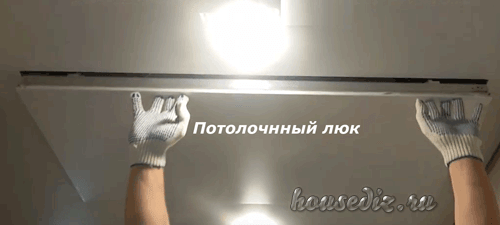

Потолочные конструкции служат для прикрытия элементов вентиляционной системы или коммутационных коробок электрической разводки. Для них хорошо подходят корпуса и дверцы, обладающие небольшим весом.

Когда будете определяться с местом установки ревизионного люка, обязательно учитывайте расположение главных инженерных узлов. Устанавливайте несколько ревизионных коробов в случае, если их технически сложно вместить в едином корпусе.

В отдельных случаях может потребоваться монтаж лючков в разных строительных элементах здания.

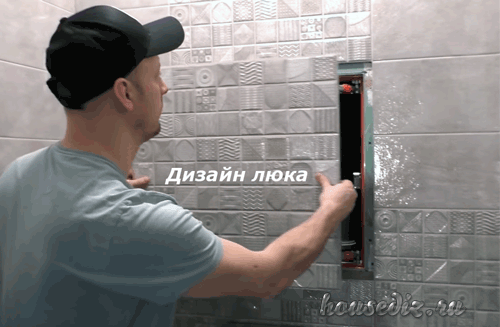

Как облицовочная отделка оказывает воздействие на дизайн комнаты и прочностные характеристики дверок, петель, корпуса

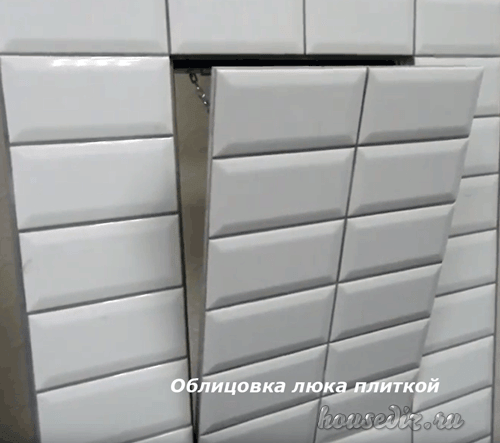

Настенные лючки декорируются покраской или покрываются обоями, плиткой или даже мозаикой.

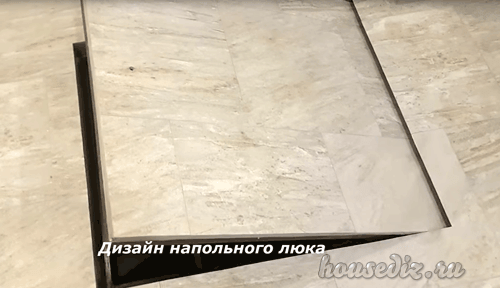

Напольные модели изготавливаются под дерево, паркет, ламинат, плитку, линолеум, виниловые панели — то есть те материалы, которыми покрыт основной пол помещения.

Потолочные люки необходимо не только вписывать в дизайн комнаты, но и, самое главное — их запрещено скрывать подвесными или натяжными потолками, ограничивая свободу доступа к электрическим и вентиляционным системам.

Главное правило дизайнера при подборе внешнего вида любого модуля: установленный для ревизии короб не должен резко выделяться на фоне общей отделки помещения. Его оформление идеально, если он органично вписывается в нее.

Облицовочная отделка своим весом и габаритами может повредить конструкцию лючка. Поэтому важно учесть, что:

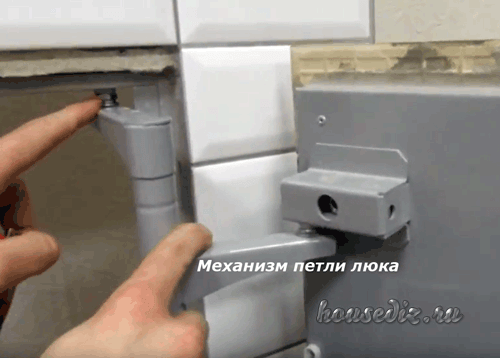

• петли или завесы ограничены в своей способности сопротивляться провисанию дверок под тяжестью отделочных элементов. Это может сказаться на их перекосе, повреждении общей конструкции;
• повышенные габариты «невидимки» всегда создают увеличенную нагрузку на ревизионную дверцу. Оценивайте ее возможности;

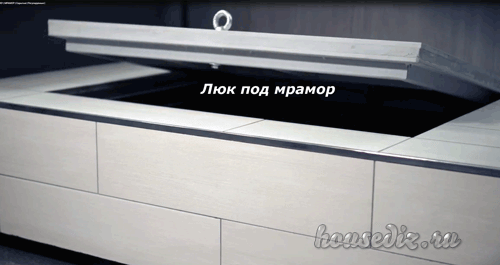

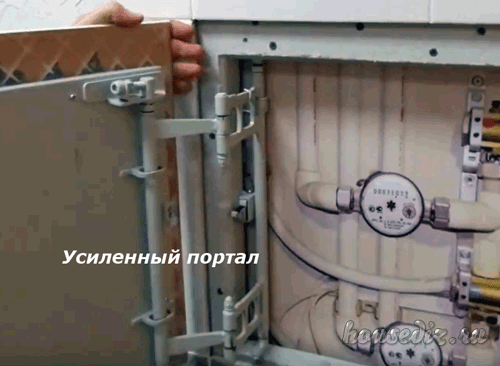

• при облицовке поверхности тяжелыми материалами – гранитом, мрамором, камнем – всегда устанавливайте только специальные усиленные порталы.

Какие материалы пользуются популярностью для работы в разных условиях эксплуатации

Конструкционно лючок делится на две части:

1. Каркасная коробка.
2. Дверца.

Каркас

Самыми распространенные материалы каркаса являются сталь и алюминий.

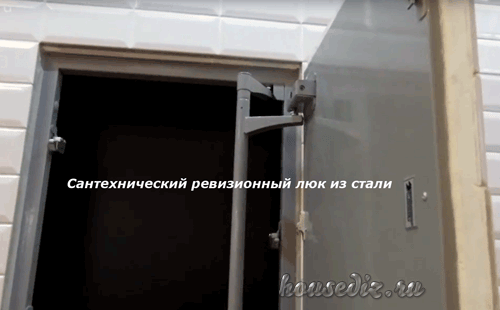

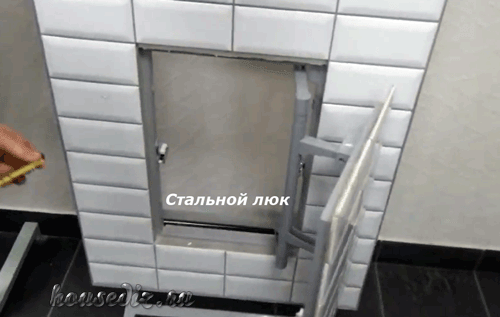

Рама из стали отличается повышенным весом, но она очень прочная и надежная. Такие изделия монтируют непосредственно в пол, бетонные или кирпичные стены. Вес стального каркаса можно снизить за счет толщины деталей.

При этом его повышенная прочность нормально справляется с действующими нагрузками.

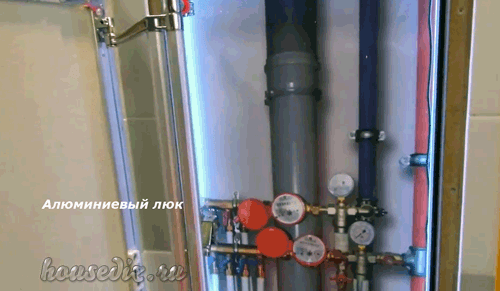

Алюминиевые рамы обладают легким весом и хорошими антикоррозионными свойствами. Для повышения их слабой прочности производители вынуждены увеличивать толщину деталей рамы из алюминия.

В этом случае она становится более практичной. Такие конструкции принято устанавливать на фальшстену или внутрь гипсокартонного короба.

Дверца

Ее изготавливают из различных материалов: влагостойкого гипсокартона (ГКЛ), пластика или металла.

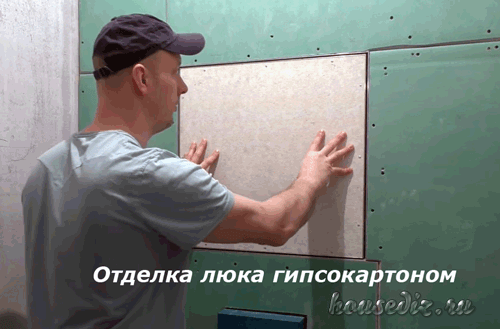

Гипсокатрон получил довольно широкое применение. По листам ГЛД удобно выполнять отделку любыми облицовочными материалами.

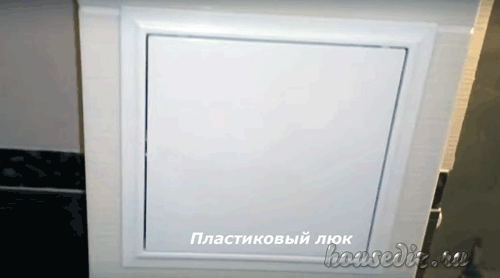

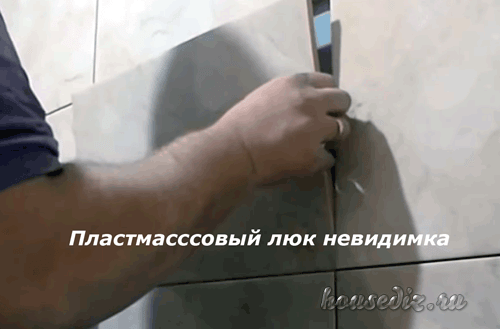

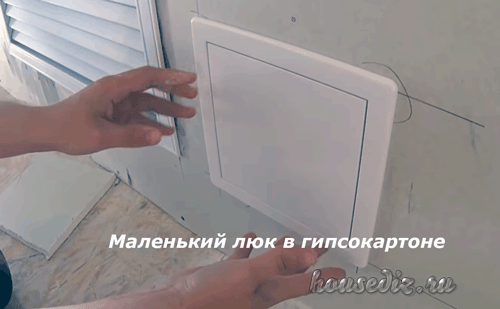

Дверца из пластика для ревизионного пластикового люка (его еще называют сантехническим) получается очень легкой, бюджетной. Она отлично подходит для помещений с повышенной влажностью, легко окрашивается в разные цвета.

Дверцы люков из черного металла обладают повышенной прочностью и долговечностью. В большинстве случаев они работают в составе напольных конструкций.

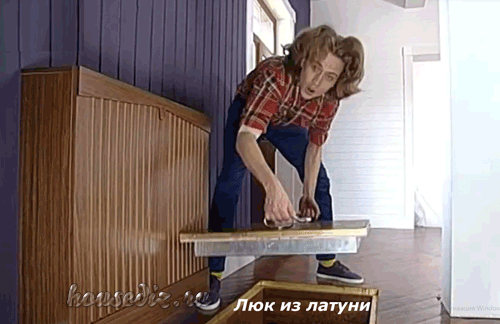

Люки, полностью сделанные из латуни — это «новое слово» в дизайне интерьеров помещений. Чаще всего они устанавливаются в полу под ламинат или древесное напольное покрытие.

Их даже можно дополнительно не отделывать облицовкой – они и так выглядят весьма благородно, винтажно.

Какие научные решения используются для оперативного доступа работников к скрытым инженерным коммуникациям

Скрытые порталы по механизму открывания создаются тремя типами:

1. Распашные.
2. Сдвижные (раздвижные).
3. Съемные (откидные).

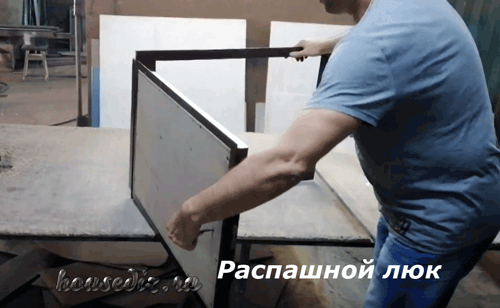

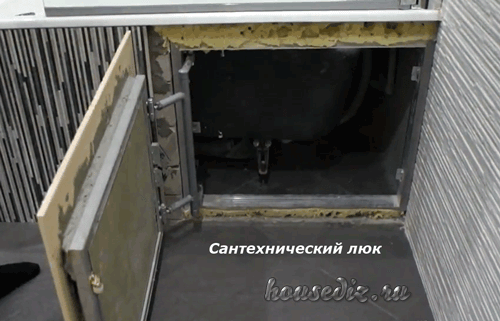

Распашные механизмы

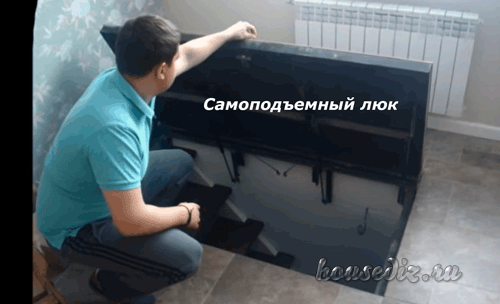

Дверца сначала открывается на себя и в сторону на 180°. Конструкция простая и понятная, надежная. Напольные распашные модели могут быть с амортизаторами и без них. Газовые амортизаторы сильно облегчают открытие крышки, утяжеленной облицовкой и стяжкой.

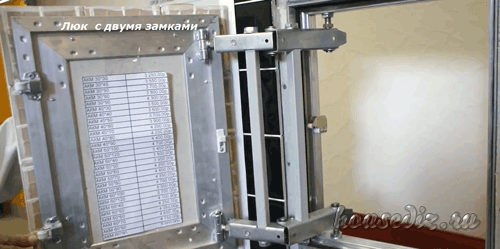

Распахнутая дверца занимает много места. Поэтому такая модель подходит только для просторного помещения. Пластиковые лючки распашного типа часто оснащают замками с ключом.

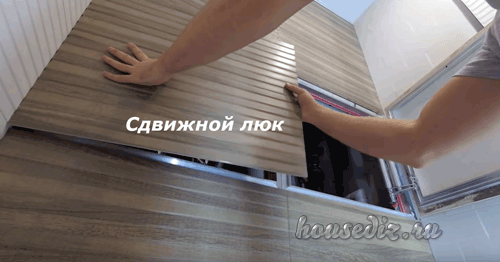

Сдвижные/раздвижные порталы

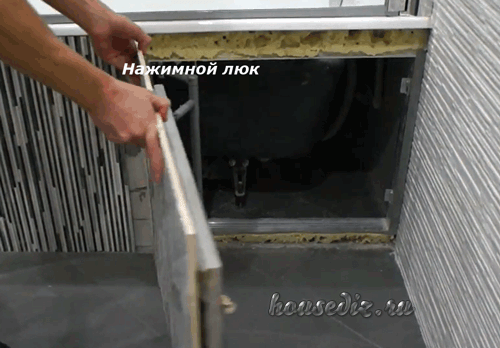

Дверца сначала выдвигается вперёд за счет простого нажатия, а затем сдвигается влево/вправо вдоль стены, как у шкафа-купе.

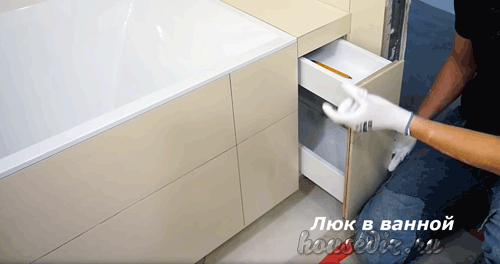

Этим техническим решением обеспечивается максимальный доступ к скрытым коммуникациям. Даже в открытом положении конструкция занимает минимальное пространство. Поэтому ее можно монтировать в небольших помещениях и местах с ограниченным доступом:

• под раковиной;
• за стиральной машиной;
• сзади унитаза.

Сдвижные изделия оснащаются удобными роликово-клиновыми замками.

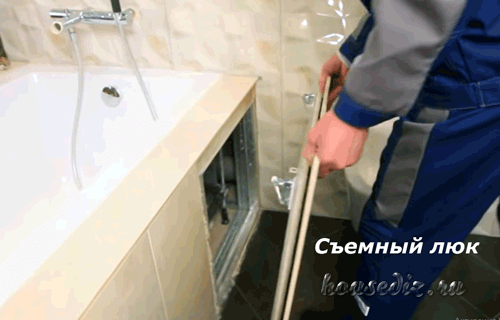

Съемные порталы

Дверца вначале откидывается, а затем полностью снимается. Такой технический прием хорошо работает в ситуации, когда на стене дистанция между люком и препятствием менее 12 сантиметров. Они же хорошо работают при ограниченном размере проема: менее 200 мм.

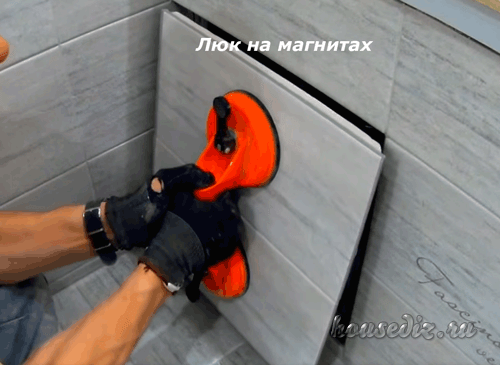

Напольные съемные порталы оснащаются винтовыми ручками (1-4 шт.), облегчающими удобства поднятия крышки. Сантехнические люки откидного типа оснащаются магнитными замками.

При подборе механизма открывания ориентируйтесь на особенности помещения, наличие препятствий для доступа, оценивайте удобство пользования.

Затрудненный способ открытия дверцы может отрицательно сказаться во время возникновения критической ситуации при аварии.

Какие размеры помещения и его отделки влияют на конечные габариты люков

Геометрические формы изделия и его размеры определяются с учетом следующих трех факторов:

1. Назначение установки.
2. Размер проема.
3. Размер плитки для отделки.

Назначение лючка

Размеры ревизионного модуля зависят от задач, которые он должен решать:

• Снимать показания счетчиков и удобно коммутировать положение вентилей позволяют достаточно небольшие модели с сечением 150 мм×150 мм. Например, Ультиматум съемный Стандарт от Revizor.
• Выполнять полноценную ревизию, профилактическое тех обслуживание и текущий ремонт коммуникационных систем с заменой их деталей допустимо на конструкциях с более свободным доступом – от 300×300 мм.

Габариты проема

Номинальные габариты люка должны совпадать с размером технической ниши, хотя ее, при необходимости, можно будет заложить или расширить.

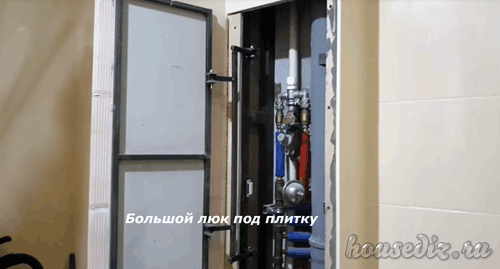

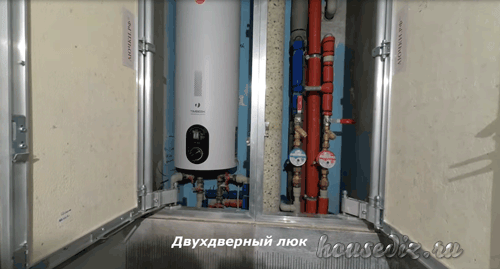

Широкие проемы, большие 700 мм, нуждаются в выборе двухдверной модели, работающей по принципу нажимного или распашного механизмов открывания. Конструкции с двумя дверцами хорошо подходят для обслуживания бойлера, распределителя, кондиционера.

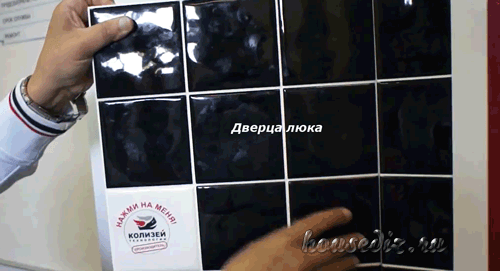

Размеры плитки для отделки

Габариты отделочных материалов подбираются так, чтобы на дверцу укладывались только целые элементы, без их подрезки. Причем отдельные плиточные детали могут выступать за границы дверной плоскости на 10-50 мм.

Совет от специалистов: следите, чтобы хотя бы 60% площади каждой плитки было прикреплено к плоскости двери, а при открывании облицовка на дверце не цеплялась за отделку стены.

Как видите, оптимальные размеры ревизионного лючка учитывают целый комплекс технических задач.

Фотогалерея: как выглядят ревизионные люки

Ассортимент люков-невидимок большой, поэтому для каждой технической ниши найдется подходящая модель.

Важно понять: попытки сэкономить деньги на эксплуатацию должны в первую очередь учитывать интересы приобретения надежной конструкции с прочным каркасом из качественных материалов с хорошей фурнитурой и подходящим дизайном.

Подобную сложную техническую конструкцию необходимо приобретать всего один раз с высоким качеством и достойным интерьером.

Материал про сантехнические ревизионные люки подготовили специалисты фабрики люков Revizor.
