Как выполнить надежное соединение электрических проводов для домашней проводки

Как соединить электрические провода для домашней проводки

Занимаясь ремонтом своими руками бытовой техники или обслуживанием электропроводки любой мастер сталкивается с вопросом безопасного создания электрических цепей за счет соединения проводов между собой или их подключения к выходным клеммникам.

При этом даже опытные электрики могут допустить ошибки в обеспечении надежного формирования электрических контактов, которые не проявятся в первоначальный момент эксплуатации, но создадут неисправность с течением времени.

Металл провода изготовлен для идеального протекания по нему электрического тока. С этой целью его отливают из однородного состава медного или алюминиевого сплава со стандартным по всей длине поперечным сечением.


Для создания контакта достаточно простого соприкосновения поверхностей без всяких усилий. Фотография ниже показывает, что если на один оголенный участок положить открытую жилу второго провода, то между ними образуется электрическая связь. Через нее батарейка на 4 вольта сможет заставить светиться лампочку от карманного фонарика.

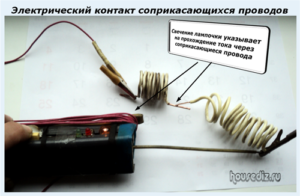

Электрический контакт соприкасающихся проводов
В домашней проводке величина напряжения значительно больше — 220 вольт. Из этого факта делается ошибочный вывод: контакт электрических проводов создать легко.

Вопрос обеспечения надежного переходного сопротивления для длительной работы подобного соединения начинающие электрики просто забывают.

Монтируя провода, домашний мастер сталкивается с необходимостью обработки:

  1. токопроводящей жилы;
  2. слоя изоляции.

Это два взаимосвязанных процесса, которые обеспечивают конечный результат — оптимальное протекание электрического тока по создаваемой цепи.

Как работать со слоем изоляции провода

Диэлектрическое покрытие защищает металлическую жилу от возникновения непредвиденных цепочек. Когда оно нарушается, то сразу появляются токи утечки, приводящие к неисправностям.

Слой изоляции провода может нарушиться:

  • под механическим воздействием;
  • при перегреве;
  • от солнечной радиации.

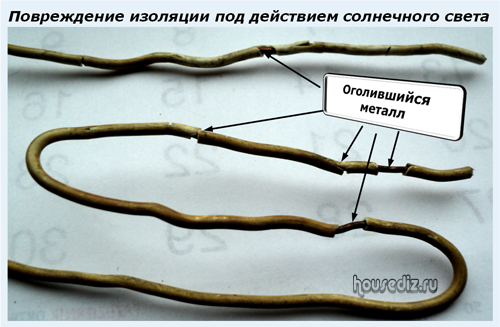

Повреждение изоляции под действием солнечного света
От всех этих разрушающих факторов требуется защита. Причем, снимая при необходимости слой изоляции для соединения провода, нельзя повреждать поверхность металлической жилы.

Чтобы безопасно выполнить эту работу создано много инструментов с режущими кромками. Рассмотрим их применение для домашних условий.

Нож электромонтера

Торговля предоставляет большой ассортимент их конструкций. Отдельные работники предпочитают пользоваться ножами, изготовленными своими руками из подобранных по индивидуальным особенностям материалов.

Выбор ножа
Подбирая нужную модель под свои запросы обращайте внимание на безопасность пользования ими, исключение возможности случайных порезов.

Главным условием правильной работы является ориентация лезвия относительно оси провода. Образованный угол должен быть острым. Тогда нож будет срезать диэлектрический слой и одновременно скользить по металлу, не задевая его.

Установка ножа перпендикулярно проводу прорежет не только изоляцию, но и поверхность металлической жилы. Значит — снизит ее поперечное сечение, нарушит соединение, увеличит электрическое сопротивление проходящему току, что вызовет излишний нагрев и старение диэлектрического слоя.

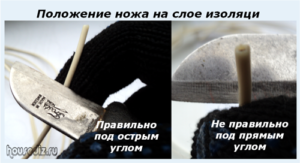

Положение ножа на слое изоляци
Глубокое проникновение острого лезвия в металл приводит к быстрой поломке при изгибах провода. Выявить такие царапины можно тщательным визуальным осмотром. Но, кто этим занимается?

Монтерский нож является распространённым инструментом каждого электрика, но не все домашние мастера имеют хорошие практические навыки удаления им изоляции. Да и опытные специалисты могут нечаянно подрезать металл и не заметить ошибку.

Поэтому промышленность давно выпускает приспособленные для этих целей инструменты.

Клещи для снятия изоляции

Их промышленные образцы выпускаются уже довольно долго, а конструкция постоянно совершенствуется. Рассмотрим их на примерах.

Раритетный образец

Для комплекта инструментов советского электромонтера выпускались комбинированные клещи, позволяющие:

  • безопасно прорезать и снимать изоляцию с проводов типовых сечений 1,5 и 2,5 мм квадратных;
  • перекусывать медные жилы;
  • выгибать аккуратные кольца;
  • выполнять другие операции.

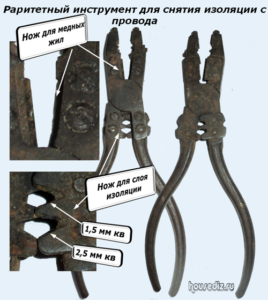

Раритетный инструмент для снятия изоляции с провода
Со своими задачами они нормально справляются и сейчас, несмотря на неказистый вид, небольшой износ, большой вес. Для снятия изоляции с концов провода достаточно:

  • вставить его в соответствующее гнездо;
  • сжать рукоятки для надреза изоляции;
  • обеспечить осевое перемещение клещей к концу провода.

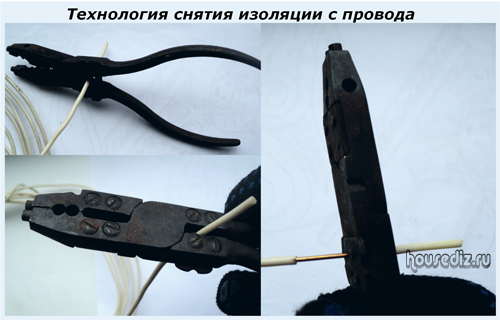

Технология снятия изоляции с провода
Поверхность металлической жилы при этом не повреждается, остается в первозданном состоянии.

Увеличенное усилие сжатия рукояток компенсируется конструкцией клещей, не создает неисправностей.

Современные модели

Они обладают значительно большими техническими возможностями, позволяющими работать с проводами маленьких и увеличенных сечений, как с монолитными, так и многопроволочными жилами.

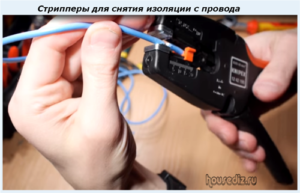

Стрипперы для снятия изоляции с провода
Изготовленный из высокопрочной пластмассы корпус обладает диэлектрическими свойствами и меньшим весом. На нем устанавливают различные регуляторы и приспособления.

Такой инструмент необходимо перед работой не только изучить, но правильно настроить под каждое поперечное сечение. Иначе он будет создавать проблемы.

Пассатижи и бокорезы

Среди электриков есть категория работников, которые изоляцию снимают подобным образом. Ошибка этого метода — неконтролируемое усилие сжатия рукояток, приводящее к передавливанию металла провода, деформации и разрушению его поверхности.

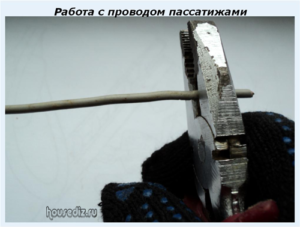

Работа с проводом пассатижами
Эта ошибка может проявляться периодически со случайной последовательностью. Она зависит от опыта работника, его состояния, внимательности и других факторов.

Снимать таким способом изоляцию опасно, а места ее удаления необходимо тщательно проверять. Особое внимание следует обращать многопроволочным жилам со скруткой.

Как работать с металлической жилой провода

Способы создания электрических контактов через проволоку основаны на использовании:

  • винтовых зажимов;
  • скрутки;
  • пайки или сварки;
  • обжатия пружинами.

Соединения под винт

Подключение может быть выполнено:

  • прижатием кольца;
  • вдавливанием жилы винтом напрямую или через шайбы.

Создание колец

При вворачивании винта кольцо провода должны работать на сжатие, а не на раскрутку. Их необходимо отделять широкими шайбами с каждой стороны поверхности. Неправильно зажатый в виде кольца провод при эксплуатации может выйти из крепления.

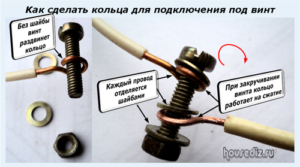

Как сделать кольца для подключения под винт
Этот метод считается наиболее надежным и широко применяется на энергетических предприятиях.

Использование клеммников

Металлическая жила вставляется в специальное гнездо, удерживается в нем силой затяжки винта через поверхность пружинящей стальной шайбы или его резьбовое окончание.

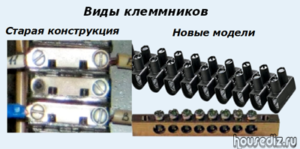

Виды клеммников

При этом способе важно соблюсти номинальную величину усилия вворачивания винта. Слабое закручивание приводит к выдергиванию провода из клеммы (нужно проверить рукой), а чрезмерное — раздавливает жилу.

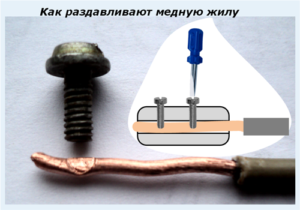

Как раздавливают медную жилу

Скрутка проводов

Создаваемая контактная поверхность между жилами должна перекрывать с запасом площадь поперечного сечения.

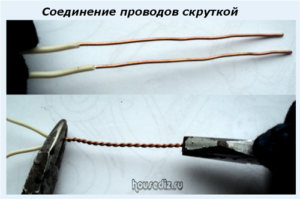

Соединение проводов скруткой
Для этого свиваемые концы со снятой изоляцией делаются большой длины порядка 10 см, а их скрутку выполняют пассатижами довольно плотно с равномерным распределением витков.

Провода при скрутке следует хорошо обжимать и растягивать для надежного соприкосновения поверхностей.

Способы создания улучшенной скрутки

Уменьшить переходной сопротивление контакта слоя поверхности можно за счет:

  • сварки оконечного участка соединения;
  • пайки скрученной поверхности.

Не каждый домашний мастер может применить такую технологию. Для нее необходимо специальное оборудование — сварочный трансформатор для меди или алюминия, либо паяльник. Поэтому в домашней проводке скрутки сразу покрывают изолентой или изолируют термоусадочными трубками.

Типовые ошибки скрутки

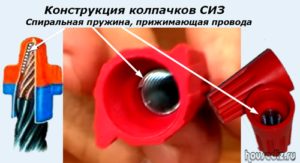

Конструкция колпачков СИЗ
Часто электрики делают короткие концы провода, которые при больших нагрузках вызывают повышенный нагрев создаваемого соединения контакта.

Изолирующие колпачки для соединения проводов

Контакт создается за счет сжима поверхностей каждого провода усилием встроенной внутрь корпуса спиральной пружины.

Очищенные от изоляции металлические жилы соответствующего диаметра вкручивают в спираль, создавая скрутку. Стальная пружина немного расправляется при вводе концов провода и обжимает их в гнезде.

Ошибки монтажа проводов колпачками СИЗ

Низкое качество контакта соединения возникает от:

  • неумелой работы электриков;
  • применения низкокачественных подделок брендовой продукции;
  • ошибочного расчета или монтажа электрической проводки;
  • неправильного выбора автоматических выключателей и защитных отключающих устройств.

Чтобы предотвратить возможные неисправности отдельные мастера увеличивают поверхность скрутки, предварительно сняв больший слой изоляции, чем требуется и делают на нем скрутку. После ввинчивания колпачка СИЗ оголенное место обматывают изолентой или покрывают термоусадочной трубкой, создающей дополнительное сжатие.

Однако, такая технология не предусмотрена производителями и требует дополнительных действий и времени.

Клеммники Wago

При их использовании электрический контакт схемы создается за счет пружинного зажима, управляемого специальным рычагом.

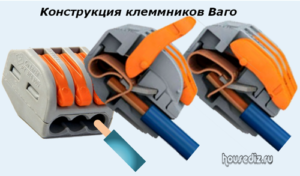

Конструкция клеммников Ваго
Провод вставляется металлической жилой в гнездо клеммника до упора при отведённом рычаге, а затем фиксируется в нем простым действием. Создаваемое контактное соединение обладает допустимым переходным сопротивлением, хорошо работает при номинальных нагрузках. Рассчитывать на его надежную эксплуатацию при длительных перегрузках более 16 ампер не стоит.

Достоинством клеммников Ваго является возможность быстрого перемонтажа схемы для ее реконструкции. Провода из них в большинстве конструкций быстро и просто вынимаются. Однако, в продаже существуют одноразовые модели, не обеспечивающие функцию повторного разрыва созданной цепи.

Этот способ соединения распространен у наших западных соседей. Он хорошо подходит для домашнего мастера, который все делает своими руками, но не обладает достаточной практикой надежного соединения жил другими способами.

Особенности подключения гибкого провода

Многопроволочные скрученные жилы предназначены для эксплуатации в мобильных электроприборах. Они хорошо выдерживают изгибы, скручивания, но плохо работают при установке в клеммники для создания винтового или пружинного контакта.

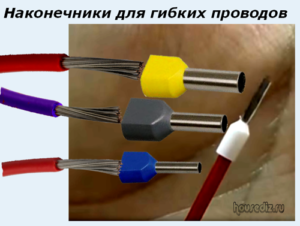

Наконечники для гибких проводов
Под создаваемым усилием сжатия отдельные проволочки деформируются, а их общая скрутка расползается так, что суммарная площадь поперечного сечения провода может уменьшиться.

Чтобы предотвратить этот процесс используют наконечники из металла с диэлектрической вставкой соответствующих диаметров. После установки в них оголенной жилы делается небольшой обжим, создающий электрический контакт.

Когда многожильный провод с таким наконечником вставляется в клеммник, то он дополнительно ужимается креплением винта или усилием пружины. В результате создается нормальный электрический контакт из всех проволочек.

Предотвратить последствия незамеченных ошибок монтажа при включении под нагрузку могут только правильно настроенный защиты:

Дополнить материал по надежному соединению проводов, применительно к условиям домашней проводки, предоставляет видеоролик владельца «Советы электрика» “Плюсы и минусы”. Рекомендуем к просмотру.

Если остались неразрешенные вопросы, то задавайте их в комментариях. А сейчас у вас самый удобный момент поделиться этим материалом с друзьями в соц сетях с помощью специальных кнопок.
