Как сделать электрический триммер своими руками из пылесоса или другого электроинструмента

Купить триммер

С вопросом аккуратного и быстрого скашивания травы около забора дачи я столкнулся давно, когда пришлось учиться пользоваться обыкновенной косой — литовкой.

Сразу подумал, что не помешала бы простенькая газонокосилка купить которую в то время было не просто. Поэтому решил поэкспериментировать с самодельной конструкцией.

В итоге приобрел практический опыт скашивания травы, благодаря которому удалось купить триммер, который хорошо подходит для моих целей.

На основе полученных знаний высказываю советы домашнему мастеру как своими руками сделать электрический триммер из отслужившего оборудования на основе электродвигателя от пылесоса, дрели или болгарки с картинками, схемами и фотографиями, позволяющими повторить подобную конструкцию.

Триммер своими руками

Обратите внимание, что моя газонокосилка собиралась на скорую руку из самых, доступных материалов. Ее крепление делалось для надежной работы без соблюдения каких-либо условий дизайна, но с обеспечением требований элементарной безопасности. Так что не судите строго за непрезентабельный внешний вид конструкции.


Правила безопасности

Начну с этого раздела дабы напомнить: любая самодельная конструкция газонокосилки может причинить вред здоровью. Особенно актуально это требование для:

  1. электрического оборудования;
  2. вращающихся с большой скоростью деталей механизмов.

Рассмотрим вкратце эти два фактора.

Электрическая опасность триммера

Электроэнергия не думает о вашем здоровье. Она создает путь тока там, где для него предоставлены лучшие условия и меньшее электрическое сопротивление. Получить удар током можно даже от случайных вещей: одежды, окружающих предметов, стоящего автомобиля. В этом нет ничего странного. Надо заботиться о себе, применять средства защиты.

При создании электрического триммера своими руками сразу обращайте внимание на прочность и качество изоляции всех токоведущих частей как внутри двигателя, так и на наружной схеме. Ее монтаж должен выполнять квалифицированный работник.

Во время работы самодельный триммер необходимо:

  1. подключать через исправный удлинитель:
  2. обязательно использовать защиту автоматическим выключателем, который спасет вашу жизнь при коротком замыкании в схеме;

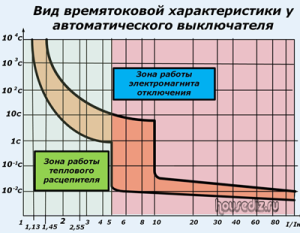

  3. Вид времятоковой характеристики у автоматического выключателя

  4. не пренебрегать защитой УЗО, которая автоматически прекратит путь тока через ваше тело в случае любого повреждения изоляции оборудования.
  5. Принцип работы УЗО

Все три перечисленных устройства следует проверить. Они должны отвечать требованиям безопасности по техническим характеристикам, уставкам, быть правильно налаженными.

Помните про общие рекомендации: не работать в сырую погоду и не косить траву газонокосилкой с росой. Влажная среда хорошо проводит электрический ток.

Опасности механической схемы

Коллекторные двигатели развивают очень большие скорости вращения. У пылесосов они могут составлять от 11000 до 30000 оборотов в минуту. Этого вполне достаточно для того, чтобы из-под режущей головки вылетел мелкий камушек, кусок проволоки или щепки, как пуля из винтовки.

Отличие будет в том, что направление пули выбирает снайпер, а камушка из газонокосилки — случай. Куда он полетит предугадать невозможно. Поэтому при работе необходимо:

  • обеспечить устойчивое положение тела, что является общим требованием безопасности при работе со всеми инструментами;
  • защитить себя плотной одеждой из натуральных хлопчатобумажных тканей или джинсовки;
  • надевать на ноги прочную обувь, а не открытые сандалии;
  • пользоваться очками или защитной маской.

Газонокосилка из электродвигателя от пылесоса

Моя конструкция состоит из:

  • коллекторного двигателя;
  • узла крепления его на деревянной штанге;
  • самодельного режущего ножа;
  • опорного колеса;
  • кнопки выключателя;
  • защитных чехлов.

Электродвигатель

За основу конструкции газонокосилки взят коллекторный двигатель от старого пылесоса советских времен на 300 ватт марки «Буран». От его использования по назначению пришлось отказаться после того, как в результате длительной эксплуатации стали изнашиваться различные прокладки, нарушилось движение воздуха. Мне надоело устранять появляющиеся свищи, сказывающиеся на напоре и всасывании, посему купил ему замену.

Внешний вид собранного триммера со стороны двигателя показан на фотографии. Поскольку он уже не используется, то покрылся ржавчиной, а остатки скошенной травы давно высохли и остались прилипшими ко всем деталям. Мне намного удобнее работать заводской конструкцией.

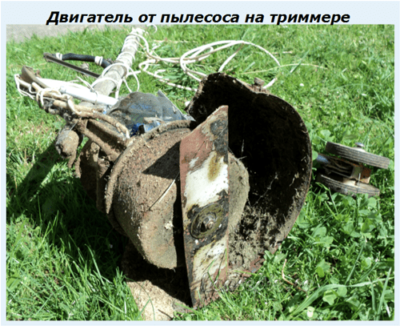

Двигатель от пылесоса на триммере

Двигатель совсем не пришлось переделывать. Просто с помощью электрической дрели, тисков и ножовки по металлу изготовил несколько крепежных элементов и защитные чехлы. На очередном фото приподнят колпак, вырезанный из пластиковой бутылки, закрывающий щеточный узел.

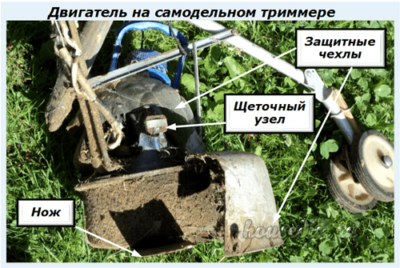

Двигатель на самодельном триммере

На этой картинке плохо виден рабочий нож, но его можно рассмотреть выше.

Для большей наглядности приподнял пальцем защитную крышку и показал крупным планом двигатель со стороны щеток. Здесь полностью все заводские детали остались в работоспособном состоянии.

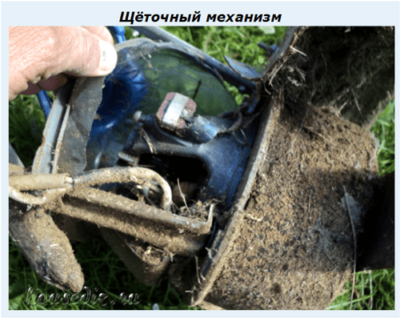

Щёточный механизм

С противоположной стороны работает смонтированный еще на заводе конденсатор.

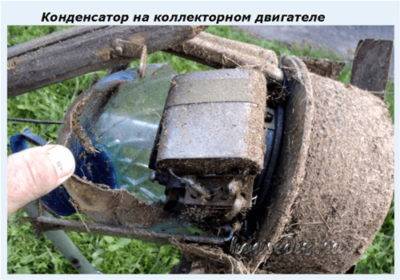

Конденсатор на коллекторном двигателе

Штанга

Крепление всех деталей самодельного триммера выполнено на высушенной деревянной палке без какой-либо ее обработки. Просверлил в ней крепежные отверстия, а некоторые детали, например, скобу ручки прикрутил куском проволоки.

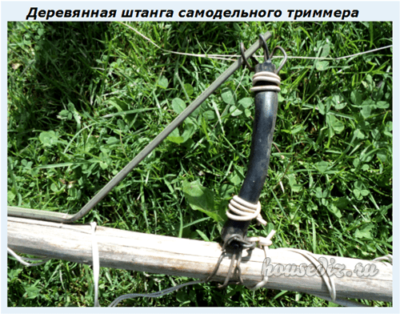

Деревянная штанга самодельного триммера

Все эти соединения видны на разных снимках.

Самодельный нож для травы

Примечательно то, что когда я снял крыльчатку вентилятора, то увидел: освободившееся место на валу ротора идеально подходит для крепления самодельного ножа. Даже гайку и прокладки не пришлось подбирать.

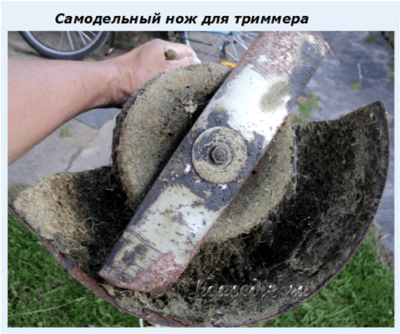

Самодельный нож для триммера

Неудачный опыт

Поначалу попробовал крепить на вал проволоку разных диаметров. Она нормально начинала косить траву, но очень быстро обрывалась. Ее структура не выдерживает механических нагрузок на разрыв и изгиб, развиваемых большими оборотами двигателя и встречной травой. Поэтому производители триммеров выпускают разные сорта лески.

Способ изготовления газонокосилки

Сделал нож для самодельного триммера по следующей технологии:

  • взял металлическую пластину из мягкой стали;
  • вырезал ее прямоугольной формой;
  • просверлил по центру отверстие по диаметру вала;
  • заточил края для уменьшения нагрузок при косьбе.

Чтобы показать способ его крепления через заводскую втулку я немного открутил гайку, а сам нож просто отогнул рукой.

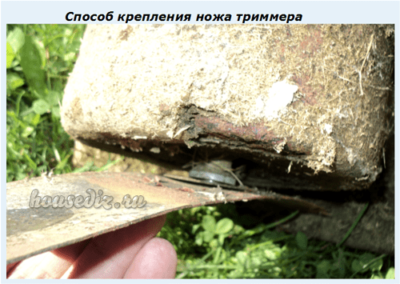

Способ крепления ножа триммера

Опорное колесо

Основной недостаток этой конструкции газонокосилки, как и всех триммеров с нижним расположением электрического двигателя, заключается в необходимости прикладывать большие физические усилия для удержания ножа в нужной плоскости при косьбе. Мышцы работника при этом напрягаются, а сам он быстро устает. Нужен упор на землю.

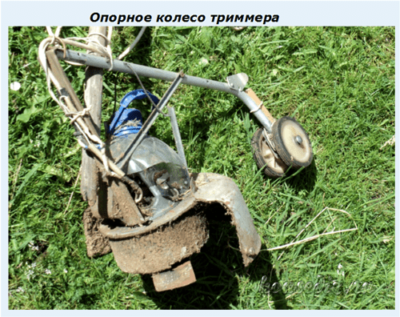

Опорное колесо триммера

Поэтому я к корпусу двигателя и штанги посредством переходников прикрепил небольшие колесики от старой детской тележки. Они легкие, но значительно облегчают работу.

Кнопка выключателя

Ее необходимо располагать на ручке непосредственно под ладонью.

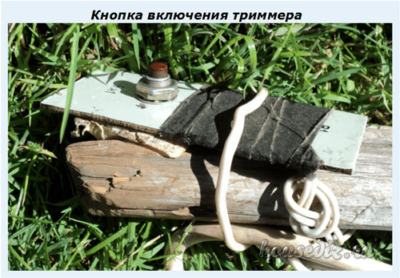

Кнопка включения триммера

Так можно быстро отключать триммер.

Выбор конструкции

Использовал специальное крепление кнопки с самовозвратом от одного из отработавших свой ресурс измерительного электроприбора. Оно просто прикручено к деревянной штанге мягкой медной проволокой в изоляции и для лучшей наглядности фото сдвинуто с ее оси набок.

Коммутирующая способность контактов с запасом выдерживает мощность, развиваемую двигателем в 300 ватт.

Обращаю внимание на функцию самовозврата. Применять обычный выключатель я не советую. Если при работе вы случайно упадете, потеряете равновесие или произойдет что–то непредвиденное, а работающий триммер выскользнет из рук, то остановить его моментально вы не сможете. Острый нож будет резать все, что попадется на его пути.

Чтобы предотвратить несчастные случаи при подобных ситуациях я даже на заводском триммере исключил функцию постоянной работы, удалив соответствующий переключатель. Считаю, что безопасность и здоровье дороже подобных удобств с рисками.

Способ монтажа

Случайный доступ к электрическим контактам проводов ограничен изоляцией специальной изолирующей ленты.

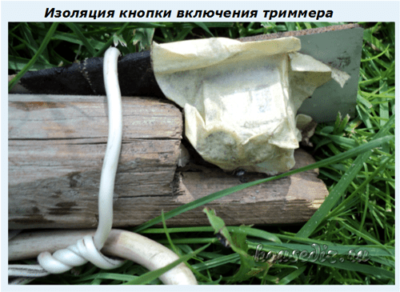

Изоляция кнопки включения триммера

На следующем фото я их специально оголил. Так будет вам лучше видно крепление и подключение.

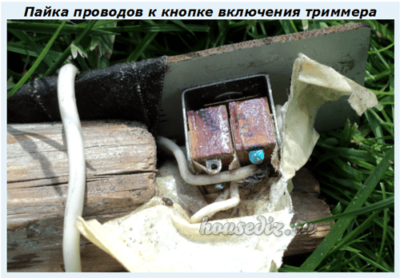

Пайка проводов к кнопке включения триммера

Пайку, кстати, делал все тем же паяльником Момент, о котором у меня набралось самое большое количество комментариев. Хотя существует много других конструкций, описанных в отдельной статье о выборе паяльников для домашнего мастера.

Провода к кнопке самодельной газонокосилки просто обмотаны вокруг штанги, а с обратной стороны скручены и припаяны в разрыв одной питающей жилы кабеля. Соединения заизолированы изолентой, закрыто защитными кембриками.

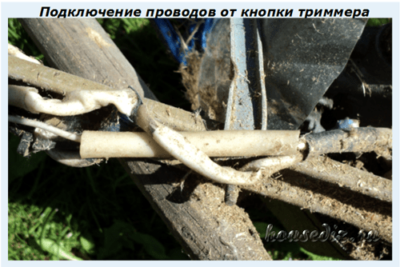

Подключение проводов от кнопки триммера

По правилам безопасности любой выключатель или кнопка управления должны коммутировать фазу, а не ноль. Но в рассматриваемой конструкции каждый раз определять ее положение не имеет особого смысла, да и самодельный триммер создавался ради эксперимента, а не длительной работы. Он вполне удовлетворительно себя зарекомендовал при косьбе газона.

Защитные чехлы

Вы уже увидели их изображение на всех вышерасположенных фотографиях. Сверху двигателя для защиты коллекторного узла при работе я просто вставил отрезанную горловину от пластиковой бутылки.

Нижний чехол удалось сделать из корпуса этого же пылесоса, вырезав из него часть сектора. Прикрепил его винтами с гайками.


Триммер из дрели или болгарки

Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.

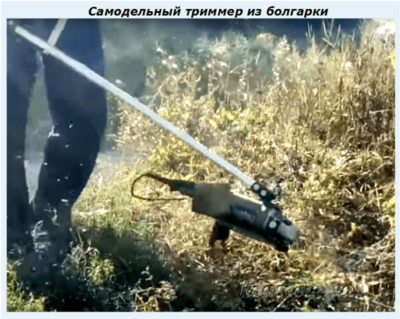

Самодельный триммер из болгарки

Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.

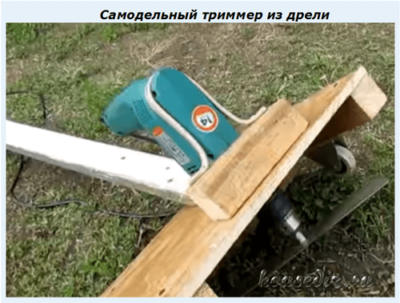

Самодельный триммер из дрели

Принцип крепления ножа

Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.

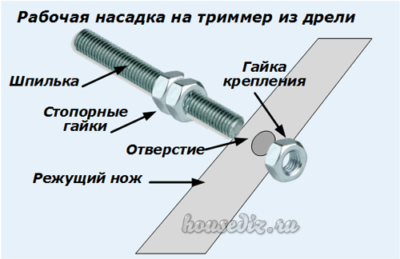

Рабочая насадка на триммер из дрели

Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.

Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.

Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.

Насадка для лески триммера

Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.

Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.

Заключительные советы

Позаботьтесь в первую очередь о своей безопасности. Для этого:

  • еще раз вспомните правила обращения с электричеством;
  • не работайте без защитных чехлов с открытыми вращающимися ножами;
  • не доверяйте посторонним людям без должной подготовки свои опасные самоделки;
  • при косьбе не отвлекайтесь, но контролируйте рабочую территорию. На нее не допускайте детей, животных, случайных посетителей.

Самодельная газонокосилка помогает прочувствовать все прелести и недостатки электрического скашивания травы, особенности работы подобных устройств, необходимость балансировки центра масс. После приобретения небольшого опыта пользования ею легче выбирать заводскую модель, профессионально подготовленную для длительного применения.

А сейчас рекомендую закрепить в памяти материал просмотром видеоролика Михаила Майорова «Электрический триммер своими руками».
