Электрическая безопасность дома и дачи с дополнительной системой уравнивания потенциалов (часть 4)

Дополнительная система уравнивания потенциалов

Материал статьи продолжает объяснять важную тему, позволяющую избежать случайную казнь «электрическим стулом» по глупости в собственной квартире. Ознакомление с ним поможет исключить возникновение несчастных случаев, которые следует предотвратить выполнением технических приемов.

Изложение этого вопроса начато в прошлом обзоре, посвященном ОСУП, когда защита здания выполняется на этапе его постройки с момента создания проекта и до полного воплощения его в жизнь методами уравнивания потенциалов.


Однако, строители не могут предусмотреть все те изменения, которые будущие жильцы станут применять для благоустройства своего жилища, подключая дополнительные системы и устройства, обладающие повышенными рисками поражения электрическим током. Например, замена общепринятых водопроводных труб из стальных сплавов новыми моделями из стеклопластика в одной квартире может нарушить проектный замысел, заложенный в ОСУП.

Пластиковая труба водопровода
После подобной переделки созданные ранее строителями электрические связи для уравнивания потенциалов между металлическими деталями здания теряются, а возможность получения человеком электротравм резко возрастает.

Повысить электрическую безопасность дачи и дома в этом случае призвана система дополнительного уравнивания потенциалов, обозначаемая аббревиатурой ДСУП. Она создается не для всего здания, а для отдельной комнаты, обладающей элементами повышенной опасности, например, высокой влажностью, присущей ванной, душевой или кухне.

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Зоны безопасности в ванной комнате
Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

  • специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
  • сборная шина внутри КДУП;
  • соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Коробка уравнивания потенциалов
Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

  • системой отопления;
  • горячим и холодным водопроводом;
  • корпусом ванны либо душевой кабины;
  • заземляющими контактами розеток;
  • корпусами бытовых стационарных приборов.

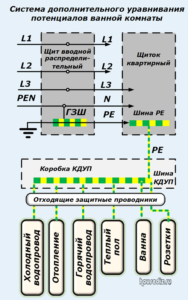

Система дополнительного уравнивания потенциалов ванной комнаты
Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

  • произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
  • проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
  • измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

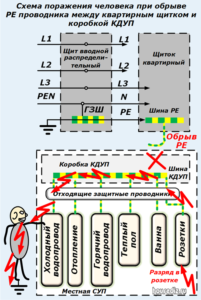

Схема поражения человека при обрыве РЕ проводника
Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

  1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
  2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Рекомендации по повышению безопасности дачи и дома, эксплуатирующих систему заземления TN-C

На приведенных ниже картинках показан далеко не полный перечень случаев возможного поражения электрическим током в квартире со старой электропроводкой в ванной комнате.

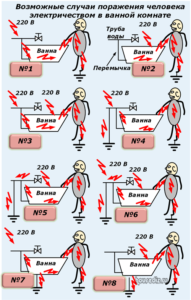

Возможные случаи поражения человека электричеством в ванной комнате
Эти варианты можно рассматривать и дальше. Однако, часть их можно сократить до перехода на систему заземления TN-C-S и ДСУП. Для этого необходимо:

  1. обвязать электрической связью металлические корпуса ванной и труб водопровода. Когда же установлены пластиковые трубы, то перемычку подключают непосредственно на водопроводные краны. Этим создастся один из путей стекания опасного потенциала на землю;
  2. установить в схему ввода дома устройство защитного отключения — УЗО с уставкой тока утечки на 30 мА;
  3. подключить в схему реле контроля напряжения РКН.

Эти мероприятия частично смогут сократить возможные риски, но они не обеспечат полную электрическую безопасность дома. Для ее выполнения придется переходить на новый стандарт TN-C-S и монтировать контур повторного заземления. После этого можно будет выполнять переход на ДСУП в ванной комнате и ОСУП во всем здании.

Для закрепления изложенного материала рекомендуем посмотреть видеоролик владельца Рыбачек Пермь о заземлении ванны в ванной комнате, разъясняющий способы устранения опасных потенциалов за счет их уравнивания.

Если же остались вопросы по теме схемы ДСУП, то задавайте их в комментариях, а сейчас самое благоприятное время для того, чтобы сообщить вашим друзьям в соц сетях об электрической безопасности дачи и дома, оборудованной системой дополнительного уравнивания потенциалов.
