Как сделать многоуровневый потолок из гипсокартона своими руками

Потолок гипсокартон

Планируя самостоятельный ремонт квартиры своими руками каждый владелец стремится придать ей эффективный дизайн, обеспечить комфортное проживание, подчеркнуть имидж, художественный вкус хозяина. Сразу стоит учесть физиологию человека: при входе в новое помещение взгляд оценивает все пространство, но фиксирует необычные формы предметов и источники света, а они расположены вверху.

Выполнить ремонт потолка комнаты можно разными способами. Наши советы позволят домашнему мастеру создать оригинальный дизайн, осуществить монтаж многоуровневой конструкции на подвесной потолок из гипсокартона. А делится ими автор и опытный строитель Чернов Дмитрий Владимирович.

Обратите внимание, что установку уровней из гипсокартона своими руками одному человеку выполнить очень сложно. Надо привлечь помощника, а лучше двух для работы с тяжелыми, большими листами ГКЛ на высоте. Монтировать их в одиночку могут только физически крепкие строители, обладающие специальными навыками и приспособлениями.


Этапы работы

Для создания многоуровневого потолка необходимо:

  • спланировать работу оформлением чертежа предполагаемой конструкции;
  • закупить по нему расходные материалы;
  • провести разметку на потолке;
  • установить обрешетку из профилей;
  • осуществить монтаж гипсокартона;
  • зашпаклевать щели.

Сразу заметим, что рассматривая технология позволяет создать также натяжной потолок многоуровневый. Просто его самый верхний ярус выполняют из ткани или пленки, а не листов ГКЛ.

Планирование и подготовка

На этом этапе следует продумать всю работу и будущий дизайн, посмотреть в интернете картинки по запросам «потолок фото» или «натяжной потолок», подобрать для себя подходящее решение. Также можно проявить собственную фантазию, создать уникальный рисунок.

По нему:

  • создается чертеж;
  • закупаются расходные материалы;
  • подготавливаются инструменты и приспособления.

Чертеж многоуровневой конструкции

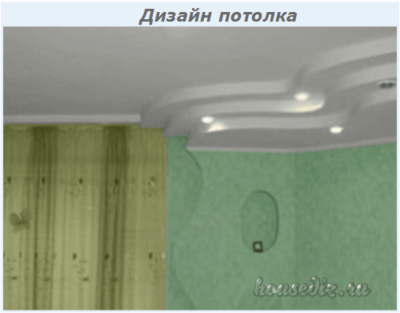

Допустим, что оценивая потолок приглянулось фото с подобным дизайном.

Дизайн потолок

Возьмем его за основу, станем реализовывать вначале чертежом и схемами, а затем воплотим в жизнь из строительных материалов.

Чертеж — это неотъемлемая часть работы, без которой невозможно создать прекрасную объемную фигуру. Ее можно выполнить в масштабе простым карандашом на бумаге или воспользоваться специальными компьютерными программами, например, доступным графическим редактором Microsoft Visio.

Планирование несущей конструкции

Чтобы создать правильный чертеж, необходимо замерить горизонтальные размеры существующей комнаты, учитывая формы будущего потолка с каскадами или подвесами.

Затем переносим размеры помещения на чистый лист бумаги в масштабе 1:10, когда длина потолка 4 метра займет на бумаге 40 см. а 3 м ширины — 30. В получившемся прямоугольнике размещаем остальные композиции, создаем схему для каждого уровня, обозначаем их разной штриховкой или цветом.

Схема первого уровня потолка из гипсокартона

На каждом подвесе (каскаде) отдельно прочерчиваем схемы сборки профилей для монтажа обрешетки, на которой в дальнейшем будут крепиться листы ГКЛ. Они помогут правильно рассчитать необходимое количество материала.

Многоуровневый потолок из гипсокартона имеет большой вес. Он должен быть надежно защищен от обрушения. Основную нагрузку выдерживает обрешетка, создаваемая из CD и UD профилей. Ее монтажу уделяйте повышенное внимание.

Ширина шага между CD и UD профилями выбирается в пределах 40÷60 см и зависит от типа гипсокартона. Чем он тяжелее, тем требуются меньшие ячейки конструкции.

Учет освещения и электропроводки

При создании чертежа обратите внимание на расположение осветительных приборов, продумайте способы их крепления на потолке. Они потребуют дополнительное место в создаваемом каркасе, выполнения подготовительной работы.

Тяжелую люстру потребуется закреплять на базовую бетонную плиту стандартными способами.

Крепление люстры на потолке

Точечные светильники можно врезать прямо в лист гипсокартона, но для их расположения потребуется обеспечить необходимое пространство.

Последовательность крепления точечного светильника на потолке из гипсокартона

Ленточная подсветка обладает маленькими габаритами, требует меньше места.

Итоговый чертеж

С учетом изложенных рекомендаций мы получаем план многоуровневого потолка с обозначением на нем каждого яруса по размерам и высоте.

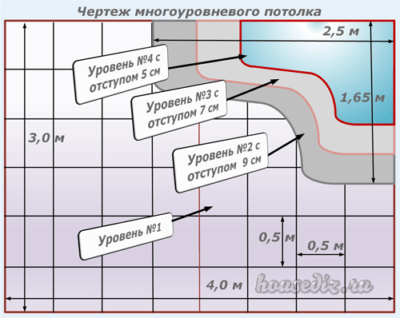

Чертеж многоуровневого потолка

Инструменты и приспособления

Для создания многоуровневого потолка своими руками необходимо иметь соответствующий комплект инструментов, чтобы не отвлекаться от основного процесса. Поэтому желательно перед началом работы подготовить:

Рекомендуем проанализировать способы выполнения безопасной работы с выбранным инструментом.

Падения со стремянок

Снизить вероятность падения с высоты помогут строительные козлы. Они обладают повышенной устойчивостью по сравнению со стремянкой, не требуют особых усилий для монтажа.

Материалы для изготовления потолка из гипсокартона

Для работы потребуется:

  • выбрать конструкцию потолочного листа ГКЛ по весу и свойствам;
  • подобрать и рассчитать под него виды профилей обрешетки;
  • определить конфигурацию подвесов и их количество;
  • запастись шурупами, саморезами и дюбелями.

Как выбрать потолочный гипсокартон

Обычный лист ГКЛ в классическом варианте для многоуровневого потолка имеет размеры: ширина — 120 см, длина — 200, 250 или 300 см, толщина — 0,8, 1, 1,2 см. Они определяют общий вес подвесной конструкции.

Рассчитать его поможет приведенная ниже таблица.

Сравнительная оценка веса листов гипсокартона
Размер и площадь листа в метрахВес листа в килограммах при толщине в мм
12,59,56,0
1,2x3.0=3,6 м кв362718
1,2x2.5=3,0 м кв292216
1,2x2.0=2,4 м кв231812

Также следует учесть возможность использования водостойких сортов ГКЛ для ванной или огнеупорных на потолок кухня.

Выбирая потолочный, а не стеновой гипсокартон создается двойная экономия денежных средств за счет снижения общего веса конструкции и количества креплений, а также меньшей стоимости листов для потолка по сравнению со стеной.

Профили для обрешетки

Виды профилей для крепления гипсокартона

Силовые элементы

CD (несущий потолочный) профиль применяется в качестве направляющих на которых ложится основная нагрузка. По его бокам имеются канавки для увеличения конструкционной прочности и центровки креплений. Стандартные размеры: длина — 300 см, ширина — 6 см, высота — 2,7 см.

Соединительные части

UD (потолочный направляющий) профиль применяется для поперечного крепления к CD-профилю, а также к стенам для выравнивания всей конструкции в горизонтальной плоскости. Имеющийся поперечный гофр придает дополнительную жесткость. Размеры: длина — 300 см, ширина — 2,8 см, высота — 2,7 см.

Подвесы

Виды подвесов для листов гипсокартона

Подвес прямой, служит соединительным звеном крепления профиля к бетонной плите. Его размеры в готовом виде: длина — 6, ширина — 3, высота — 12,5 см.

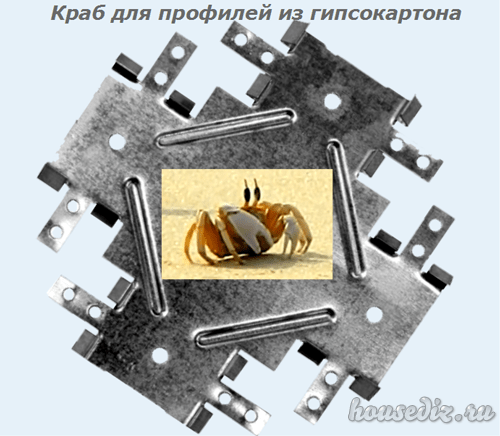

Соединитель одноуровневый (краб), предназначен для монтажа профилей по типу крест.

Краб для профилей из гипсокартона

Создание первого уровня

Базовая плоскость потолка должен быть монолитной, а технология ее изготовления аналогична одноуровневой конструкции, когда:

  • делается разметка на стенах и бетонной плите;
  • по ней монтируется каркас;
  • закрываются все созданные плоскости гипсокартонными листами.

Далее пошагово рассмотрим каждый элемент.

Разметка направляющих на стенах

Чертим линии крепления направляющих профилей на стенах. Их удобно создавать лазерным нивелиром.

Разметка лазерным нивелиром

Хотя в одной комнате можно обойтись проверенным дедовским способом с помощью гидравлического пузырькового уровня, карандаша, малярного шнура.

Разметка линий малярным шнуром

Определяем самый низкий угол в помещении. Делаем на нем отметку ниже потолка на 5÷15 см. Переносим ее уровень на противоположный угол стены, делаем заметку и проводим через две метки линию либо пробиваем ее малярным шнуром.

Повторяем эту процедуру по кругу на каждой стене, контролируя совпадение точек разметки для направляющих. Создаем идеальную горизонтальную плоскость.

Способ вычерчивания параллельных линий по потолку для крепления подвесов профилей не должен вызвать особых затруднений.

Разметка линий для крепления подвесного потолка

Разметка мест монтажа подвесов для несущих CD и поперечных UD профилей проводится в соответствии с разработанной схемой. Расстояние между силовыми элементами выбирают 40÷60 см, а ширину шага между подвесами — 50.

Установка обрешетки из профиля

Создаваемая силовая конструкция является основой подвесного потолка из гипсокартона. Она несет всю нагрузку, к ее креплению стоит подойти особенно ответственно.

Последовательность выполнения работы

Технология монтажа обрешетки для первого уровня заключается в следующем:

  • к стене по нанесенным линиям устанавливают направляющие UD профили;Крепление направляющего профиля к стене
  • в отмеченных разметкой местах, к потолку монтируют подвесы;
  • в направляющие вставляют несущие нагрузку CD профили и надежно крепят их к подвесам;Крепление направляющего и промежуточного профиля

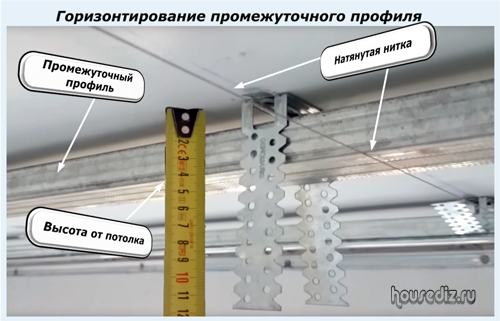

  • устанавливают поперечные UD профили и фиксируют их к несущим модулям с контролем линии горизонта создаваемой плоскости.Горизонтирование промежуточного профиля

Особенности монтажа обрешетки

Методы крепления

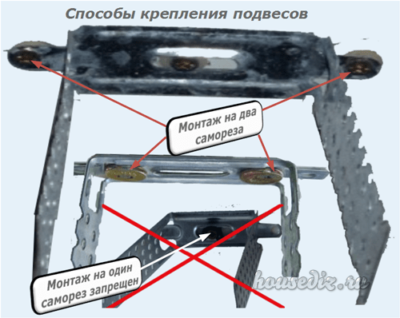

Подвесы к потолку закрепляют при помощи двух-трех шурупов, но никак не одного. В случае даже небольших дефектов он может стать причиной обрушения.

Способы крепления подвесов

При креплении профилей к подвесам необходимо работать аккуратно. Обрешетка способна изогнуться под тяжестью человека, создать излишний зазор между профилем, направляющими или базовой поверхностью бетонной плиты.

Способы удлинения конструкции

Вполне вероятно, что стандартной длины профиля не хватит на всю протяженность помещения и его придется удлинять. Используйте заводскую перемычку или сделайте ее своими руками из такого же образца.

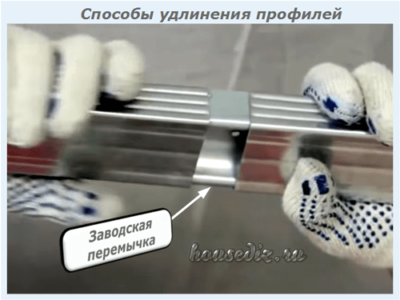

Способы удлинения профилей

Соединители профилей

Способов монтажа поперечных UD профилей много. Наиболее распространёнными являются три:

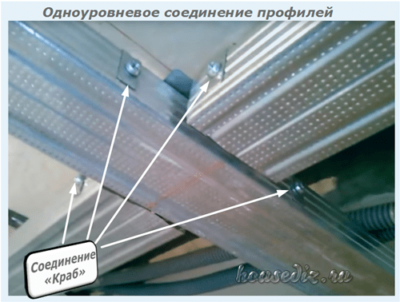

  1. при помощи одноуровневого соединителя (краба), для этого в поперечинах прорезают пазы и вставляют их в несущий профиль. Это более трудоемкий, но самый распространенный метод, при котором гипсокартонный лист надежно закрепляется по всей обрешетке;Одноуровневое соединение профилей

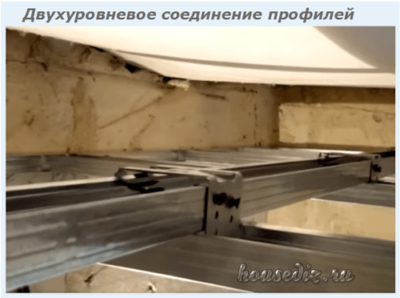

  2. за счет двухуровневого соединителя, где поперечины крепятся снизу несущих деталей. Такой способ более быстрый, но он «съедает» подпотолочное пространство;Двухуровневое соединение профилей

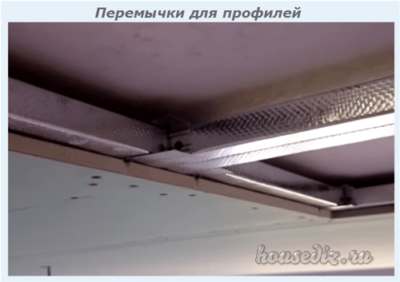

  3. при помощи Т-образной детали или перемычек.Перемычки для профилей

Учет электрической проводки

Для любых видов искусственного освещения придется проложить провода и кабели, безопасно подключить их к светильникам. Способ размещения их магистралей следует учесть в конструкции каркаса, а для защиты от механических повреждений дополнительно использовать гофру. Свободные концы проводов следует выпустить из нее с запасом на 20÷30 см.

Электропроводка в гипсокартонном потолке

Монтаж листов гипсокартона

Самой большой проблемой, с которой зачастую сталкиваются начинающие строители — это вопрос установки ГКЛ на каркас, расположенный на высоте. Для его решения существует два простых способа:

  1. поднять на руках лист и прикрутить его в нескольких местах обрешетки;
  2. использовать подпорки из подручных материалов.

Когда гипсокартонные листы приложены к обрешетке их фиксируют саморезами с шагом 40÷50 см.

Технология крепления листов гипсокартона на обрешётку может выполняться по одному из принципов создания конструкции:

  • жестко зафиксированной схемы потолка;
  • или единой плиты, плавающей относительно стен.

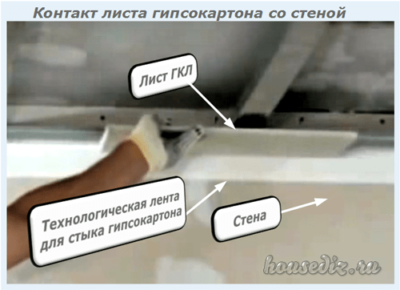

Для реализации второго способа применяется технологическая лента, наклеиваемая на стену. Она исключает повреждение листов и образование трещин при вертикальных смещениях.

Контакт листа гипсокартона со стеной

Сплошной гипсокартонный потолок первого уровня можно не монтировать если обеспечивается четкая горизонтальная плоскость базовой потолочной бетонной плиты без изъянов. На нее допускается установка очередных ярусов.

Изготовление последующих уровней

Все очередные ярусы монтируют по технологии уровня №1:

  • вычерчивают профиль задуманной фигуры;
  • монтируем каркас из направляющих, несущих и поперечных профилей;
  • обшивают обрешетку листами гипсокартона.

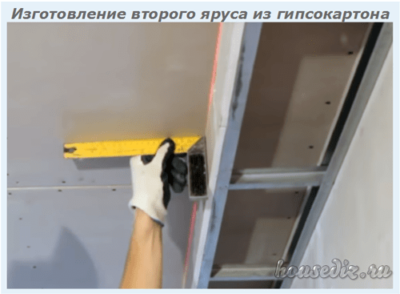

Изготовление второго яруса из гипсокартона

Разметка

Чертеж каждого последующего уровня необходимо правильно перенести на созданную подвесную конструкцию хорошо видимыми линиями с соблюдением масштаба. Его выполняют по рассмотренной ранее схеме.

Если возникают трудности с вычерчиванием сложных фигур, то изготавливают бумажные лекала с краями, усиленными скотчем. Их используют в качестве шаблонов для разметки линий.

Монтаж каркаса

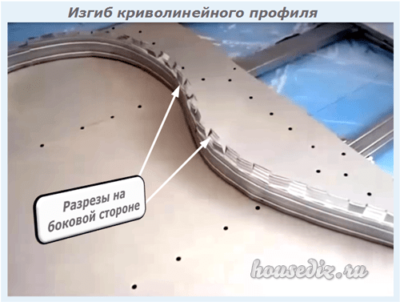

Изгиб криволинейного профиля

Отличие изготовления многоуровневой конструкции заключается в создании кривых форм профильного каркаса. Их изгибы создают при помощи направляющего UD профиля. По его бокам делают прорезы через каждые 5÷7 см для создания криволинейной плоскости, повторяющей рельеф очередного яруса.

На потолке прочерчивают нужный изгиб, по которому устанавливают созданные фигурные профили. Если, согласно чертежу, уровень отстоит более чем на 10 см от плоскости крепления, то от направляющих спускается ряд подвесов, на которые крепят нижнюю опору, несущий нагрузку профиль и поперечины.

Особенностью многоуровневой фигуры является то, что невидимые участки, расположенные под закрытыми плоскостями ярусов, можно не обшивать гипсокартонном. Это позволит экономить материал, а также дополнительно укрепить конструкцию обрешетки в местах крепления очередных уровней.

Обшивка яруса листами ГКЛ

Технология повторяет работу с гипсокартоном первого уровня. Листы закрепляют шурупами так, чтобы швы располагались по середине профилей.

Создание криволинейных форм

Особенностью является изготовление фигурных изгибов. Для их разметки понадобятся те же бумажные шаблоны, которыми переносился чертеж на картонный остов листа. По созданной линии лобзиком или строительным ножом вырезают задуманную фигуру.

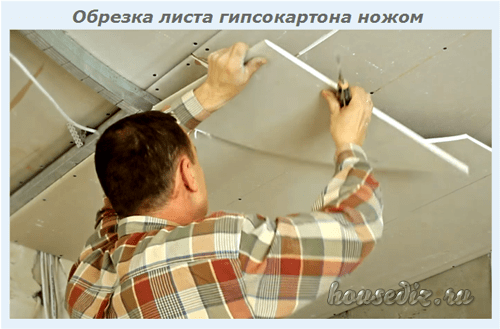

Обрезка листа гипсокартона ножом

Как выгнуть лист ГКЛ

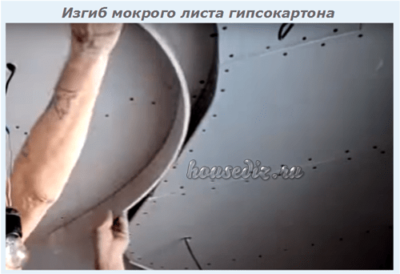

Изгиб мокрого листа гипсокартона

При необходимости изгиба полоски гипсокартона обрабатывают валиком с шипами, делая им проколы бумажной основы, а затем их смачивают водой. Через 15÷20 минут гипс впитает воду, а лист станет эластичным.

Если эффективность изгиба недостаточна, то процесс пропитки повторяют. Подготовленный таким способом лист ГКЛ аккуратно фиксируют на каркасе несколькими шурупами. После его полного высыхания обеспечивают окончательное крепление.

Шпаклевка и покраска

Это завершающий этап работы по монтажу многоуровневого потолка. Он предусматривает:

  • заделку швов между листами гипсокартона шпаклевкой для выравнивания поверхности;
  • аккуратную обработку засохшего раствора наждачной шкуркой;
  • нанесение финишную шпаклевки;
  • покраску;
  • установку осветительных приборов.

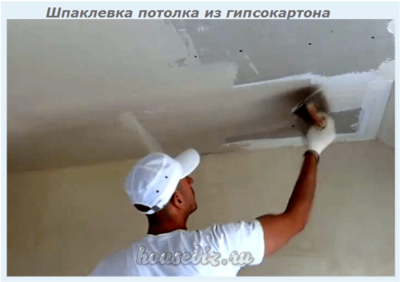

Шпаклевка потолка из гипсокартона

Рекомендуем посмотреть видеоролик владельца vechnij remont “Как сделать потолок из гипсокартона”, раскрывающий ошибки строителей, совершаемые при нарушениях технологии монтажа.

Сейчас вам удобно задать вопросы в комментариях и поделиться этим материалом с друзьями в соц сетях.
