Вентиляция в частном доме — как сделать правильно, чтобы избежать потерь тепла, скопления сырости, образования плесени и грибков: подробная инструкция

Реалии сегодняшней жизни таковы, что даже в доме, выполненном из экологически чистых материалов, скапливаются опасные для здоровья человека и не заметные органами чувств выделения различных химических веществ и паров.

Исправить положение позволяет четко налаженный воздухообмен. В материале статьи объясняется, как создается вентиляция в частном доме: как сделать правильно ее расчет и надежно смонтировать на основе существующих научных разработок.

9 причин, почему вам необходимо немедленно проанализировать состояние воздуха в своем жилище

Начнем с того, что домов без вентиляции вообще не бывает. Даже если в нем ничего не установлено кроме входной двери и окон, то уже через них и щели в строительных конструкциях происходит обмен воздуха с окружающей атмосферой.

Ее необходимо выполнять потому, что:

1. человек, как и домашние животные, постоянно потребляет кислород из воздуха и выделяет углекислый газ, пот. Когда собирается много людей, то мы начинаем чувствовать признаки кислородного голодания: ощущаем усталость, головную боль, повышенное сердцебиение;
2. плохой сон и усталость с утра напрямую связаны с недостаточной вентиляцией в ночное время;
3. в комнатах может собираться повышенная влажность, которая при похолодании приводит к запотеванию окон, образованию сырости на стенах и строительных конструкциях;



4. в местах повышенной влажности образуется плесень, заводится грибок, бактерии. Они способствуют развитию хронических заболеваний дыхательных путей. К тому же само здание подвергается их разрушительному воздействию;



5. мебель, пластик, ковры, изделия из синтетических материалов выделяют в небольших количествах формальдегиды, концентрация которых мала, но обладает свойством накапливаться. Такие выделения необходимо выводить из комнат через систему вентиляции;
6. бытовая химия, порошки, отбеливатели, пасты…хранятся в кухне и ванной. Эта продукция имеет гигиенический сертификат, который определяет безвредность подобных веществ при применении и быстром удалении после использования. Но он не рассматривает вопрос их влияния на наше здоровье при длительном хранении;
7. при плохой вентиляции заболевший человек чихает, становится источником заражения всей семьи. При хорошем воздухообмене большая часть микробов и вирусов быстро, надежно отводится из помещений наружу;
8. дровяные печи, газовые плиты могут вызвать отравление угарным газом. Правильно настроенная вентиляция уменьшает его концентрацию;
9. скрытую опасность в частном доме представляет газ родон. Он может поступать из почвы, воды, вызывать радиоактивное заражение.

Радон необходимо удалять через вентиляционную систему.

Что такое воздухообмен и как он создается: 3 принципа его организации

Свежий воздух проникает в дом, а загрязненный — выводится в окружающую среду. Этот процесс представляют объемом среды, проходящей через помещения за единицу времени (обычно час). Его называют воздухообменом и выражают в метрах кубических за час [м³/ч].

Для расчетов систем вентиляции пользуются термином кратности воздухообмена. Она показывает сколько раз за один час происходит полная замена воздушной массы в помещениях.

Например, при однократной величине воздух в доме полностью меняется за 1 час, при двухкратном — за полчаса, а при десятикратном — 6 минут.

Термины «воздухообмен» и его кратность введены специально для расчета систем вентиляции. Они могут осуществляться:

1. Естественным образом за счет гравитационных сил, перепада температур внутри здания и на улице, созданного как жизнедеятельностью человека, так и нагревом от солнечных лучей.
2. Искусственным путем — создания принудительной приточной или вытяжной вентиляции.
3. Комбинированным способом, учитывающем обе методики.

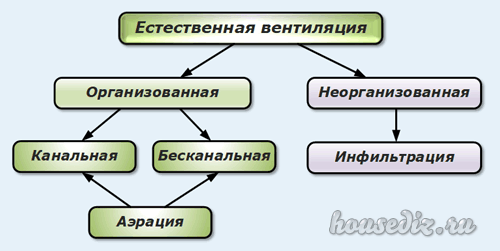

Как работает естественная вентиляция: преимущества и недостатки метода

В ней используются природные явления, когда через любые неплотности строительных конструкций и специально спроектированные каналы свежий воздух поступает с улицы, а отработанный выводится наружу.

Этот процесс воздухообмена может быть спланирован и организован человеком при строительстве здания либо формироваться случайным образом.

Инфильтрация, или неорганизованное просачивание воздушных масс, происходит стихийно.

Организованный человеком процесс их передвижения обеспечивает аэрацию по заранее созданным каналам, которые могут быть скрыты внутри стен или смонтированы снаружи отдельной конструкцией.

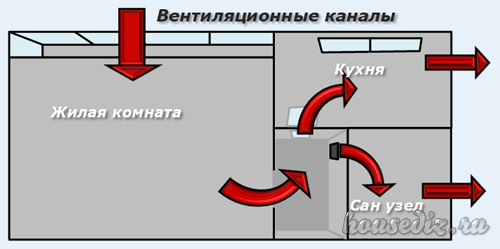

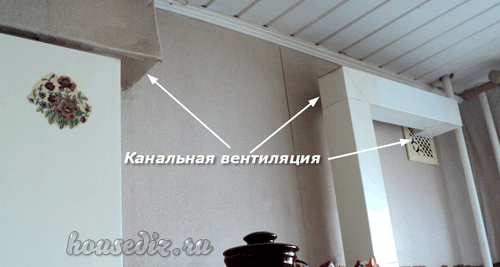

При любом способе монтажа вентиляционные каналы располагают ближе к внутренней, более теплой стороне стены. Через них из квартиры забирают отработанный воздух ванной и туалета.

Схема их расположения выбирается так, чтобы основной воздухообмен происходил с улицы в жилые комнаты и выводился через подсобные помещения, например, кухню и сан узел.

Бесканальная вентиляция комнаты происходит естественным образом за счет отвода теплого отработанного воздуха через специально сделанные вытяжные лючки, как показано на примере фото верхней части ванной комнаты.

Также бесканальный способ воздухообмена осуществляется через открытые двери между комнатами, проемы в стенах, форточки. Для его обеспечения снизу между закрытой внутриквартирной дверью и полом делается небольшая щель до 30 мм.

Организованная канальным и бесканальным методами аэрация создает тягу в вентиляционном канале, которую легко проверить отклонением полоски бумаги или открытого пламени зажженной спички, свечки или зажигалки.

Тяга зависит от:

• расположения вент шахты и высоты ее столба: чем выше, тем сильнее.
• перепада плотностей нагретого и охлажденного воздуха внутри дома и на улице;
• площади поперечного сечения вытяжного канала;
• способа размещения выходного конца трубы (флюгарок), который должен обдуваться ветром с любой стороны.

Дополнительные аксессуары

Для организации естественного воздухообмена могут включаться различные вент элементы:

• специальные клапаны на окна или стены;
• декоративные решетки;
• усилители тяги.

На пластиковые окна устанавливаются регулируемые клапана с простым управлением.

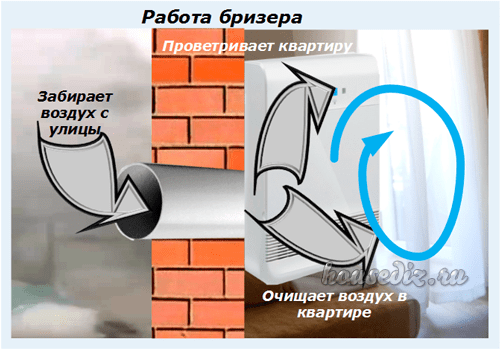

Внутри стен монтируются бризеры, позволяющие проветривать комнату контролируемым потоком воздушных масс специальной заслонкой.

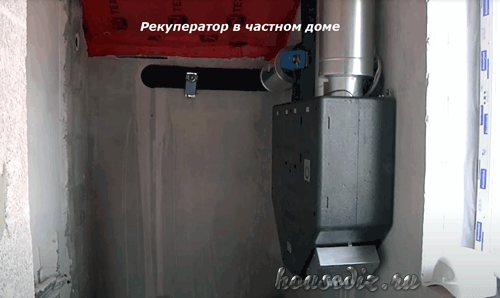

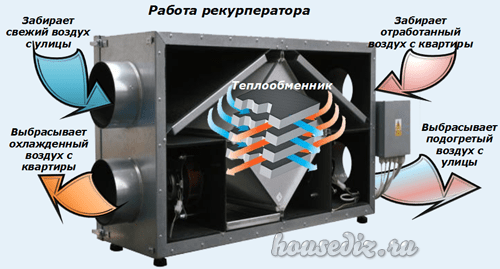

Простая конструкция бризера может быть усовершенствована до принципиального нового устройства — рекуператора. Простейшие его модели уже имеют систему подогрева с теплообменником.

Внутри него создается воздухообмен двумя потоками, когда входящий холодный приток подогревается, а встречный теплый отток отдает ему свою энергию.

Более сложные конструкции имеют теплообменник дополнительного подогрева в виде водяного радиатора с автоматикой, регулирующей температуру потока. Использование рекуператоров особенно актуально в климате с холодной зимой.

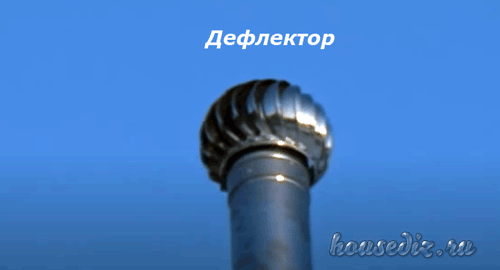

Для усиления естественной тяги на выходных трубах вент систем устанавливают специальные вращающиеся от ветра наконечники — дефлекторы.

Дефлектор предназначен:

• улучшать слабую тягу;
• ликвидировать эффект образования обратной тяги в дымоход;
• работать без вибраций даже при порывах урагана.

На внутренние полости вент каналов устанавливают различные декоративные решетки.

Особенности установки и эксплуатации

Преимуществами метода являются:

• быстрота монтажа и простота устройства, позволяющая выполнить все работы своими руками;
• удобное и не сложное обслуживание;
• естественная работа без затрат дополнительной энергии;
• дешевизна при покупке и изготовлении по сравнению с принудительной системой.

Основные недостатки зависят от перепада температур на улице и внутри здания:

• при их одинаковой величине и безветренной погоде воздухообмен может прекратиться;
• в летнюю жару способен проявиться эффект обратной тяги.

Принудительная вентиляция: что это такое и как работает: 3 схемы

Принцип ее создания основан на формировании искусственного воздухообмена за счет использования электрической энергии, которая расходуется на вращение электродвигателей вентиляторов.

Они перекачивают воздух, нагнетая его в напорные магистрали и создавая разрежение на входе, что позволяет обеспечивать три рабочие системы:

1. напорную (приточную), обеспечивающую закачку наружного воздуха в помещения. Он может фильтроваться, подогреваться в холодное время или охлаждаться в жару;
2. вытяжную, выводящую отработанные воздушные смеси из помещений;
3. приточно-вытяжную, объединяющую оба первых варианта.

Сразу замечу, что вторая схема часто используется как дополнительная, например, во время приготовления пищи. К вентиляционным каналам кухни подключаются специальные вытяжки различных конструкций с определенной производительностью.

Через них удаляются все неприятные запахи, пары, продукты сгорания газа, сопровождающие процесс кулинарной обработки продуктов питания.

Основную роль в искусственной вентиляции занимают приточные системы, нагнетающие с улицы свежий воздух в комнаты. Они создаются по разным схемам. Приведу четыре популярных варианта.

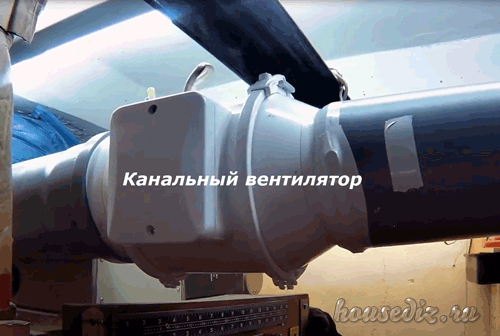

№1. В комнатах устанавливают бризеры, а на чердаке — общий канальный вентилятор, выбрасывающий в атмосферу отработанную воздушную массу из всех помещений.

№2. Внутри каждой комнаты независимо работают индивидуальные приточно-вытяжные устройства через рекуператор.

№3. Воздухообмен в комнатах возложен на центральный кондиционер, который учитывает время года и под конкретные условия погоды создает комфортную атмосферу комнат, обеспечивая ее очистку, увлажнение или осушку, нагрев либо ее охлаждение;

№4. Поддержанием микроклимата в комнатах занимаются климатические приборы (местные калориферы), обеспечивающие обогрев и охлаждение — фанкойлы. Они выполняются для потолочного крепления.

Либо могут монтироваться в настенном исполнении.

Что входит в вентиляционное оборудование принудительной циркуляции

Основными элементами являются:

• электродвигатель с вентилятором специального назначения;
• воздушный фильтр;
• поглотитель шума;
• воздухонагреватель или калорифер;
• воздушные клапаны.

В качестве дополнительных элементов могут использоваться те же изделия, что и для естественной вентиляции.

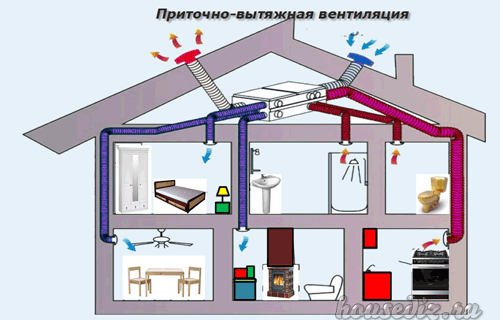

Принцип работы комбинированной приточно-вытяжной вентиляции демонстрирует картинка ниже.

Здесь в схеме принудительной вентиляции отработанный воздух вытягивается из кухни, ванной, туалета, а свежий — закачивается в спальню, зал, рабочий кабинет.

Реализацию такой системы показывает в своем видеоролике автор Живой дом. Он сделал свой проект самостоятельно и делится личным опытом монтажа и эксплуатации.

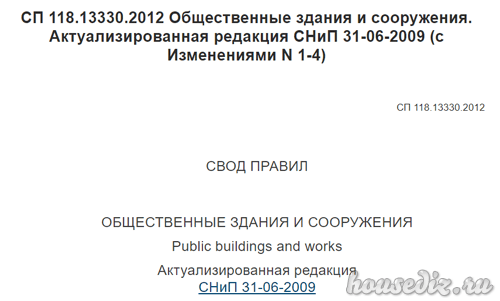

3 норматива строительных правил, обеспечивающие оптимальную вентиляцию в частном доме с разным подходом к расходу энергии на отопление

Любая вентиляционная система должна создаваться под определенные условия эксплуатации. Для этого проектировщики пользуются специализированным программным обеспечением и техническими справочниками.

Вам будет полезно знать, что на практике существует целых три доступных технологии расчета. Далее кратко разберем их содержание, дабы дать возможность выбора наиболее подходящей.

Какой доступной методикой СНиП пользуются продавцы вентиляционных систем

Они применяют самое простое правило расчета для работы вент оборудования.

Оно гласит: во всех помещениях необходимо обеспечить однократный воздухообмен.

Рассмотрим частный случай его использования. Убедитесь насколько просто и быстро происходит такой расчет.

У потенциального покупателя запрашиваются общая площадь здания и высота потолков. Например, 300 м кв и 3 метра.

Считается объем: 300х3=900 метров кубических.

Итог: вам нужна вент система, обеспечивающая воздухообмен 900 м³ в час. Ее стоимость 2000 евро.

Эта методика известна как вычисление по кратности воздухообмена. Она лучше всего подходит для помещений и зданий больших площадей. Внутри обычных частных домов такие нормы часто бывают излишними: они могут привести к ненужным потерям тепла и денег.

Поэтому сюда вводят поправки (больше 1) к коэффициенту кратности — k. Конечная формула приобретает вид:

V = k·S·H.

• V — воздухообмен;
• S — общая площадь дома;
• H — высота потолка.

Что говорят нормативы СНиП о расчете вентиляции по нормам потребления воздуха

Чтобы упростить понимание этой методики представим, что среднему человеку в час нужно обеспечить поступление 60 кубометров воздуха. Поэтому производительность вент оборудования выбирается исходя из этого норматива и количества людей.

V = Vнорм·N.

• Vнорм — норматив потребления воздуха одним человеком;
• N — количество проживающих людей в доме.

Недостатки метода:

• жильцы могут находиться в разных помещениях или собираться вместе;
• люди отличаются по физическим данным, возрасту, занимаются различной деятельностью. Спортивные тренировки, чтение книг или работа за компьютером требуют потребления разного количества воздуха.

Такая методика лучше подходит для вент систем воздушного климатического оборудования, работающих с подмесом свежих воздушных порций к циркулирующим в помещениях потокам.

Как стандарт АВОК от творческого коллектива инженеров некоммерческого партнерства снижает потери энергии расчетом норм воздухообмена

Специалисты, занимающиеся проектированием систем отопления, вентиляции и кондиционирования, разработали нормативы по комплексному улучшению качества воздуха с обеспечением наиболее комфортных условий пребывания человека.

Они выяснили, что расчет по кратности воздухообмена для квартир и небольших частных домов избыточен в большинстве случаев. Владельцу придется тратить дополнительную энергию на обогрев, ибо значительная часть тепла просто «вылетает в трубу».

4 основных отличия методики расчета ассоциации АВОК от нормативов СНиП: кратко

Принцип №1. Снижается норматив кратности воздухообмена с 1 до 0,35. То есть весь воздух должен заменяться не за час, а примерно за три раза дольше. При этом его потребление необходимо уменьшить с 60 кубов до 30 для одного человека.

Расчет следует выполнять не по одному показателю, а по обоим и выбрать из двух результатов тот, который больше.

Принцип №2. Если на кухне работает электроплита, то необходимо удалять 60 кубометров в час, а для газового оборудования норматив увеличивается до 90 кубов.

Принцип №3. Из отдельно установленного санузла без ванны требуется удалять 25 м³, а из совмещенного — 50.

Принцип №4. Во всех вспомогательных помещениях (кладовые, гардеробные) следует выполнять однократный воздухообмен.

Примеры расчета вентиляционной системы по нормативам АВОК

Детская комната, где спит один ребенок

Площадь пола 12 м кв, высота потолка 3 м. Объем 36 м³. Применяя коэффициент кратности 0,35 получаем результат 36х0,35=12,6 м³. Но, по норме потребления мы обязаны подать 30. Останавливаемся на втором значении: оно большее.

Эта методика учитывает, что дом находится за городом в чистом природном месте на удалении от автомобильных трасс и промышленных предприятий с вредными выбросами в атмосферу. При этом человек не выполняет тяжелый физическим труд или не испытывает спортивные нагрузки, а просто спит, читает, смотрит телевизор.

Если вы занимаетесь решением творческие вопросов, находясь дома, то для создания лучших рабочих условий следует увеличить норму до 45 м³.

Когда же здание расположено рядом с автострадой, то уже выбирают 60 кубов, а для спортсменов (качков) поднимают норматив до 120.

Подход к выбору нормы воздухообмена в каждом конкретном случае должен носить чисто творческий, индивидуальный характер.

Как учитывать характеристики кухни

Допустим, что для приготовления еды используется газовая плита. Из помещения надо удалять 90 кубов в час. Соответственно, их туда надо подать. Для этого можно здесь же установить приточный клапан. Но это будет не совсем рационально.

Более оптимальный вариант получается, если воздух подавать в соседние жилые помещения и через них пропускать потоки на кухню в вытяжку. При этом суммирование перетоков из нескольких комнат позволяет сократить издержки энергии.

Особенности расчета нормативов для гостиной

Примем ее характеристики: 45 м кв площадь, 3 м высота, 170 м³ объем. В ней периодически собираются друзья и родственники до 10 человек. К ним добавляются 3 постоянных жильца. Итого 13.

Считаем по минимальной кратности: 170х0,35=60 м³.

Рассчитываем по потреблению: 13х30=390 м³. Эта цифра потребует установки массы приточных клапанов и большого количества приборов отопления, что приведет к огромному расходу энергии и необоснованным затратам денежных средств.

Возникла сложная инженерная задача, которую позволит решить только специализированный технический расчет и применение дорогого современного оборудования. Однако из создавшегося положения имеется иной выход.

Для расчета выбирается только количество постоянно проживающих жильцов: 3 человека. Под них создается воздухообмен по потреблению — 90 м³. В моменты приезда гостей осуществляется ударное проветривание комнат открытием окон или другими временными мерами.

Выводы:

• вентиляция нужна, ее необходимо продумать и правильно рассчитать;
• воздух правильнее подавать в жилые помещения и удалять из вспомогательных;
• среднее потребление на одного человека рассчитывается по нормативу 30 кубометров в час.

В этой статье я постарался обобщить и с разных точек зрения объяснить, как может работать вентиляция в частном доме, как сделать правильно ее расчет и монтаж. Что получилось — судить вам.

Пишите свои вопросы и замечания в комментариях, будем их обсуждать и приходить к единому мнению.
