Как установить раздвижные пластиковые окна своими руками

Раздвижные окна

Выполняя ремонт квартиры домашний мастер сталкивается с вопросом удобного использования пространства лоджии или балкона. Установка оконных рам позволяет исключить попадание дождя, снега, пыли с улицы, закрыть имущество от ветра, частично решить вопрос утепления.

Среди различных балконных систем использование схемы раздвижных пластиковых окон сейчас пользуется большой популярностью. Монтажом их занимаются специализированные строительные бригады. Но не так уж сложно выполнить подобную работу своими руками.

В статье рассказывается о способах выбора подходящей конструкции, принципах ее монтажа для дальнейшей надежной и безопасной эксплуатации.


Виды раздвижных окон

Перемещение створки вдоль линии окна по направляющим полозьям позволяет экономить место на подоконнике, располагать на нем украшения и комнатные растения. Их не требуется снимать при проветривании помещений.

Для изготовления раздвижных рам используют один из материалов:

  • профиль из алюминия;
  • бруски из дерева;
  • металлопластик.

Каждый из них обладает индивидуальными эксплуатационными свойствми.

Алюминиевый профиль

Защитная оксидная пленка на поверхности металла, усиленная обработкой специальными составами, придает рамам декоративный вид, хорошо защищает от атмосферного влияния. За счет этого металлическая конструкция может усиленно эксплуатироваться десятилетиями.

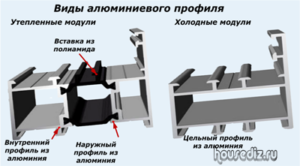

Виды алюминиевого профиля
Недостатком алюминия является высокий коэффициент теплопроводности, за счет которого в мороз образуются мостики холода. Для снижения их влияния в конструкцию окна монтируют вставки из полиамидов. Но даже без их использования подобный профиль популярен у тех владельцев квартир, кто не собирается зимой длительное время находиться на балконе.

Деревянные рамы

Древесина издавна пользуется популярностью в качестве строительного материала, хорошо сохраняет тепло. Но под действием атмосферных осадков и солнечной радиации она быстро теряет свою прочность и размеры, подвержена усушке и гниению.

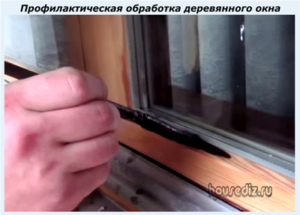

Профилактическая обработка деревянного окна
Поэтому деревянные рамы подвергают обработке специальными составами и красят устойчивыми красками. Это позволяет эксплуатировать их относительно долго, но требует периодического осмотра и выполнения профилактических работ.

Металлопластиковые модули

Металлопластиком называют вид композиционного материала, состоящего из нескольких слоев:

  • алюминия или мягких стальных сплавов, выдерживающих механическую нагрузку конструкции;
  • защитных полимерных покрытий.

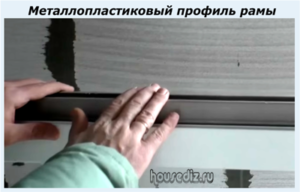

Металлопластиковый профиль рамы
За счёт этого рама для окна обладает высокой жесткостью, не подвержена деформациям и в то же время хорошо защищена от коррозии, красиво смотрится, обеспечивает тепловую защиту в мороз.

Стеклопакет или единичное стекло

Створки окна могут быть выполнены:

  1. из одного или нескольких стеклопакетов;
  2. либо единичного листа стекла.

Для балконных раздвижных систем обычно заказывают второй упрощенный вариант монтажа. Он обходится дешевле и более оправдан.

Стеклопакет же даже при сильном морозе уменьшает отвод тепла из жилой комнаты, работая промежуточным утеплителем основного пластикового окна квартиры. Этим свойством он лучше предохраняет образование конденсата на стекле, снижает запотевание окон в квартире.

Как замерить габариты рамы окна для балкона

Раздвижные оконные системы изготавливают в заводских условиях по размерам, снятым мастером на месте их будущей установки.

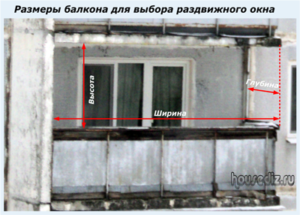

Размеры балкона для выбора раздвижного окна
Чтобы монтаж не осложнял работу, а окно было надежно установлено необходимо с точностью до мм в заявке указать 3 параметра:

  1. ширину балкона;
  2. высоту окна;
  3. глубину выступа от базовой поверхности.

Кроме этого потребуется определить:

  • ширину стены, отливов и подоконника;
  • учесть всевозможные выступы и провисание верхней плиты.

При замерах достаточно пользоваться строительными рулетками или металлическими метрами, а результаты следует сразу записывать на бумагу.

Выбор схемы раздвижного окна

Размеры балкона или лоджии могут иметь разную форму, габариты. расположение. Домашний мастер должен учесть в конструкции:

  • схему перемещения створок по направляющим;
  • тип конструкции окна;
  • способ передвижения и фиксации створок.

Способы движения створок

По этому показателю существуют 2 основных варианта конструкции раздвижных окон в:

  1. горизонтальной плоскости;
  2. по вертикали.

Для балкона лучше подходит первый способ монтажа.

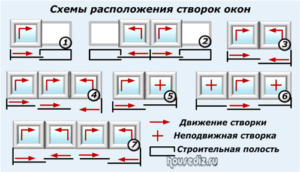

Схемы расположения створок окон
На картинке показаны семь популярных схем, а на самом деле их значительно больше. Принципами их построения являются:

  • сдвигание створки в карман строительной конструкции (рис №1 и №2);
  • перемещение одной створки на месторасположение другой (рис №3 и №4);
  • сдвиг за неподвижную створку (рис №5 и №6);
  • комбинированный метод.

Принцип конструкции раздвижных устройств

Подвижная оконная створка перемещается по нижним направляющим с опорами за счет закрепленных внизу роликов. Сверху профиль рамы с ограничителем удерживают блок в вертикальной плоскости. Для герметизации используются резиновые и щеточные уплотнители.

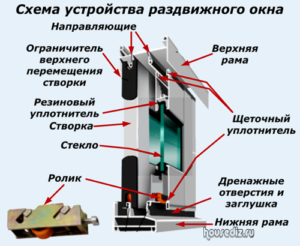

Схема устройства раздвижного окна
В конструкции может использоваться узел удержания с роликом и фиксатором, расположенными сверху оконного узла.

Встроенное устройство фиксации створок

Способ крепления профиля

Принцип размещения основных элементов показан на картинке.

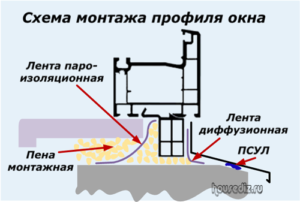

Схема монтажа профиля окна
Профиль стационарной рамы монтируется на опоре стены балкона.

Все пустоты заполняются монтажной пеной, которая располагается между слоями диффузионной и пароизоляционной ленты.

Подготовительные работы

Необходимо выполнить:

  • демонтаж старой оконной системы, если она использовалась;
  • полную очистку стенового блока от мусора и пыли;
  • устранить неровности, которые будут мешать установке рамы;
  • подготовить инструмент.

Последовательность монтажа раздвижного пластикового окна

Установка рамы

Подготовительные работы

Вначале проверяется геометрия проема балкона по уровню и если она не выдержана, то подкладываются деревянные клинья или металлические пластины в местах крепления дюбелей.

Горизонтирование оконной рамы
Рама раздвижной системы соединяется с профилем. Для этого внутренняя полость вводится в выступ корпуса и устанавливается на место легкими ударами резинового молотка, который не может деформировать металл.

Затем обе конструкции скрепляются саморезами в общую деталь. Для этого удобно использовать шуруповерт или электрическую дрель.

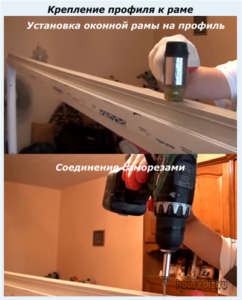

Крепление профиля к раме
С обратной стороны, которая будет крепиться к потолочному строительному элементу, закрепляют анкерные пластины.

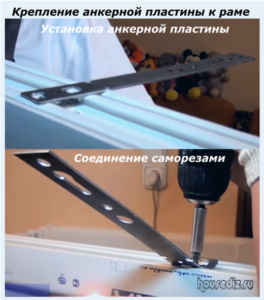

Крепление анкерной пластины к раме
Их отступ от края рамы необходимо осуществлять меньше 200 мм, а расстояние между пластинами делать ≤70 см.

Монтаж к проему

Подготовленная рама поднимается в проем балкона и монтируется в нем с обязательной проверкой создания вертикальной плоскости по обеим сторонам.

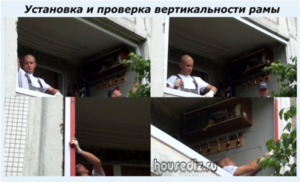

Установка и проверка вертикальности рамы
Для крепления в горизонтальной плоскости используются дюбель-гвозди. Их располагают на расстоянии ≤20 см от края и до 70 см между собой. Отверстия в бетоне пробивают перфоратором.

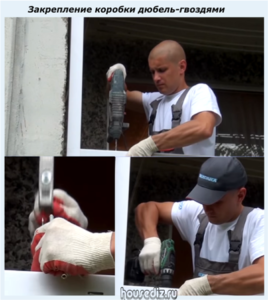

Закрепление коробки дюбель гвоздями
Таким же способом производится монтаж по вертикали. Отступы дюбелей от углов и между собой те же.

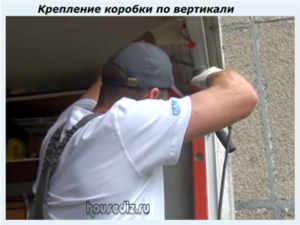

Крепление коробки по вертикали

Установка верхнего отлива

Подготовленная конструкция заводится со стороны улицы, располагается над рамой на одинаковом расстоянии, обеспечивающем надежный отвод влаги атмосферных осадков.

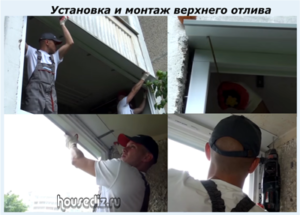

Установка и монтаж верхнего отлива
Крепление отлива осуществляется дюбель-гвоздями к потолку по обоим краям листа и в отверстиях всех анкерных пластин.

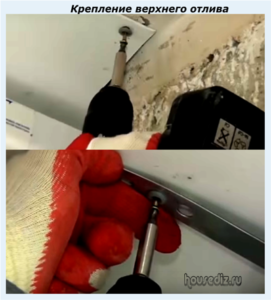

Крепление верхнего отлива

Установка подоконника

Подготовка

Замеряются окончательные размеры с помощью строительной рулетки и по ним отрезают необходимую длину болгаркой или ножовкой по металлу.

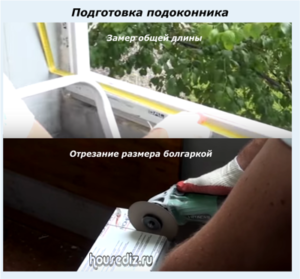

Подготовка подоконника

Монтаж

Подготовленный по длине подоконник устанавливается на свое место и прикручивается к раме саморезами.

Монтаж подоконника

Установка нижнего отлива

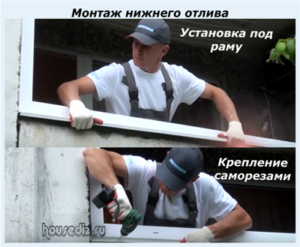

Монтаж нижнего отлива

Собранный отлив заводится со стороны улицы под раму и крепится к ней саморезами в нескольких местах по центру и краям.

Завершающие работы

Наклейка ПВХ нащельников

Со стороны улицы необходимо защитить строительную пену от разрушительного действия ультрафиолетовых лучей. Для этого используется поливинилхлоридная лента со специальным клеящим составом.

Наклейка ПВХ нащельников
Она прикладывается внутренней стороной сверху места монтажа. Предварительно с ее клеящей части снимается небольшой кусочек защитной полосы. Верх ленты расправляется на месте, проглаживается рукой и небольшими участками освобождается от защиты. За счет происходит приклеивание ее между рамой и стеной.

Это прием выполняется сверху вниз со всех сторон, где будет возможен доступ прямых солнечных лучей на пену. Если наклейки ПВХ не выполнять, то после запенивания щелей необходимо все эти участки подвергать штукатурке снаружи балкона.

Обработка краев отлива силиконом

Обработка краев отлива силиконом

Чтобы влага не могла попасть на балкон через верхний отлив его верхние края с внутренней стороны надежно обрабатываются силиконовым клеем.

Крепеж элементов на створку

На верхнюю часть ставится крышка и стыковочный профиль. Сбоку монтируются крючки фиксации. Устанавливается остальная фурнитура.

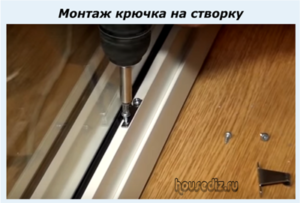

Монтаж крючка на створку

Монтаж створок, финишные работы

Подготовленная створка заводится снизу-вверх в раму и сдвигается к ее краю.

Установка створки в раму
На стыке створок вверху и внизу рамы монтируются крепежные элементы Т1.

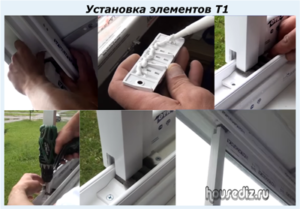

Установка элеиентов Т-1
Устанавливаются все створки.

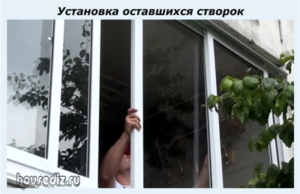

Установка оставшихся створок
На створках монтируются замки фиксации М2.

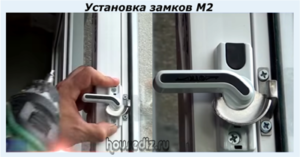

Установка замков М2
Стык между рамой и подоконником обрабатывается белым клеем ПВХ.

Обработка стыков клеем ПВХ
Промежутки между рамой и стеной заделываются строительной пеной по всему периметру окна.

Заделка пустот и швов пеной
Раздвижное окно установлено. На раме и створках осталась защитная пленка. Ее надо удалить.

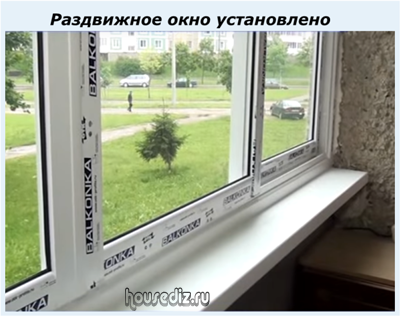

Раздвижное окно установлено
Выражаем благодарность компании «Балконка ОТК» за подготовленный ей материал.

Противомоскитная сетка
Раздвижные пластиковые окна можно оборудовать противомоскитной сеткой, которая устанавливается стационарно на все время эксплуатации. Для этого ее заказывают по размеру открывающейся створки и монтируют через прижимные приспособления прямо к оконной раме. Стационарный монтаж противомоскитной сетки исключает проникновение комаров, мошек, мух.

По теме статьи рекомендуем посмотреть видеоролик владельца «Остекление Балкона», в котором наглядно показывается технология монтажа раздвижными окнами.
