Однофазное подключение для трехфазного двигателя: обзор способов

Трехфазный двигатель в однофазной сети

Среди поделок домашних умельцев часто встречаются станки и механизмы для обработки дерева, заточки инструментов, высверливания отверстий, измельчения круп, которые работают от асинхронных электродвигателей в бытовой сети 220 вольт.

Это уже практически вторая жизнь этих изделий. Первоначально они создавались для работы в составе промышленного оборудования и запитывались от трех фаз переменного тока с напряжением 380 вольт.

Относительная простота конструкции, надежность в работе, удобное управление удобными электромеханическими схемами, высокий ресурс при соблюдении условий эксплуатации делают эти двигатели привлекательными для мастеров.

Электродвигатель самодельного- деревообрабатывающего токарного станка
Однако, при переделке схемы и подключении двигателя в работу от однофазной сети встречается много технических трудностей, а конечный результат часто разочаровывает, не оправдывает ожидания домашнего мастера.

Почему это происходит рассказывается в этой статье, а как учесть особенности трехфазной конструкции для оптимальной переделки схемы читайте в ее продолжении. Для этого можете подписаться на получение новостей сайта. Форма расположена в правой колонке страницы.


Как устроен и работает трехфазный двигатель

Конструкция

Электродвигатель выполнен из двух отдельных частей:

  1. неподвижно установленного статора;
  2. вращающегося ротора.

Они между собой механически соединяются посредством подшипников, отделены очень небольшим рабочим зазором.

Для переделки двигателя на однофазное питание достаточно внести изменения в схеме подключения статора, а ротор трогать нет надобности. Поэтому его конструкцию рассматривать не будем.

Статор изготавливается в виде корпуса с вмонтированными:

  • сердечником-магнитопроводом;
  • тремя одинаковыми обмотками, разнесенными симметрично на 120O по углу с навитыми витками;
  • выходными клеммами.

Конструкция статора трехфазного электродвигателя
Провода обмоток выводятся на клеммные болты для подключения внешней сети. У отдельных моделей часть соединений может быть спрятана внутри корпуса, а на клемму приходить одной общей жилой. Этот прием иногда используется на двигателях с обмотками, смонтированными по схеме звезды. Второй способ их соединения называется треугольником.

Способы соединения обмоток для трехфазных электродвигателей
Начало навивки каждой обмотки производители обозначают C1, C2, C3 или H1, H2, H3, а их окончания C4, C5, C6 или K1, K2, K3. Встречаются и другие способы заводской маркировки, особенно на двигателях последних моделей или иностранной сборки.

Силовые кабели питания для подключения к схеме заводятся на клеммник. Его конструкция обычно содержит перемычки для изменения схемы подключения обмоток, но может быть и без них, как показано на фотографии.

Подключение проводов к асинхронному двигателю

Принцип работы

Его будем рассматривать на примере схемы звезды, ибо отличительные черты, особенности для треугольника сказываются незначительно. Для понимания происходящих процессов при работе их можно не учитывать.

Формы синусоид векторов напряжений и токов в асинхронном двигателе
На каждую обмотку (а они разнесены на 120 градусов), подводится собственное фазное напряжение. В своей симметричной системе эти вектора разведены на такой же угол.

Под действием приложенной ЭДС в обмотках, обладающих маленьким активным сопротивлением и равным индуктивным, создаются симметричные синусоидальные токи, повторяющие форму векторов напряжений.

Более наглядно эти процессы принято показывать расположением векторных величин на единичной комплексной плоскости.

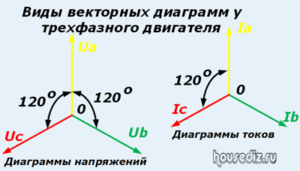

Виды векторных диаграмм у трехфазного двигателя
Каждый ток, проходящий по своей обмотке, образует электромагнитное поле, индуцирующее в роторе токи, создающие собственное магнитное поле.

Поскольку вектора напряжений сети вращаются с промышленной частотой, то токи статора, повторяя это движение, создают вращающееся магнитное поле, которое воздействует на ротор, раскручивает его.

Симметричная конструкция статора обеспечивает создание от каждой обмотки одинаковых сил индукции, равномерно приложенных к ротору.

Эти принципы заложены в основу работы двигателя при питании током от трехфазной схемы. Далее рассмотрим, как они выполняются при питании от однофазной цепи.


Особенности работы трехфазного двигателя от однофазного напряжения

У домашнего мастера нет трех фаз напряжения, ему приходится обходиться одной. Если ее подать только в одну обмотку, то теоретически ротор можно раскрутить. Но пользу от этого извлечь не получиться: слишком маленькая механическая мощность не позволит совершать полезную работу.

Подключение одного и того же напряжения во все три обмотки тоже не имеет смысла. Из одной фазы необходимо делать три или хотя бы две. Для этих целей создают преобразователь.

Существующие в продаже инверторные установки, использующие сложные электрические схемы, большие алгоритмы и микропроцессорную технику для подобного преобразования, мы специально сейчас не рассматриваем. Это отдельная тема.

Преобразовать напряжение из одной фазы можно за счет:

  1. конденсаторной сборки;
  2. дроссельных устройств;
  3. изменения полярности напряжения;
  4. комплексного сочетания емкостей, индуктивностей и выравнивания амплитуд токов в фазах.

Принципы работы конденсаторных сборок

Для работы в цепях переменного тока лучше подходят металлобумажные конструкции конденсаторов с марками МБГП, МБГО, КБГ и других подобных с напряжением от 400 вольт и более. Из них методом параллельного подключения набирают определенную емкость.

Конденсаторы для запуска двигателя
Применять модели электролитических конструкций крайне нежелательно из-за опасности их взрыва при нагреве. Как вариант, можно использовать специальные схемы подключения, учитывающие полярность пропускаемого через них тока и ограничивающие его амплитуду. Но, это сложно и не очень надежно.

Использование конденсатора для запуска двигателя основано на опережении угла тока, проходящего через емкость, относительно вектора приложенного напряжения на девяносто градусов. При этом угол тока не доходит до оптимальной величины на 30O.

Принципы работы дроссельных устройств

На индуктивном сопротивлении ток отстает от вектора напряжения на такие же углы.

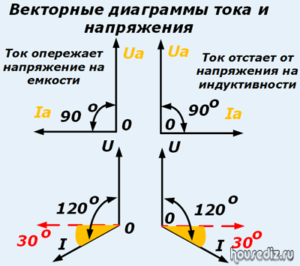

Векторные диаграммы тока и напряжения
В обеих ситуациях возникает не достающий до оптимального поворота вектора сектор, выделенный на картинке желтым цветом. Он влияет на возникновение противодействующих моментов, создающих торможение, снижает механическую мощность.

Сами дроссели в готовом для запуска двигателя виде промышленностью практически не создаются. Их требуется изготовить, приложить определённые усилия для выполнения расчётов, сборки, наладки. Это не всем мастерам по силам.

Принципы изменения полярности входного напряжения

Объясним его на примере двух обмоток схемы звезды с разобранной нейтралью, когда в них поочередно подается один вектор напряжения, но с разной полярностью.

Подача напряжений разной полярности в две разнесенные по углу обмотки
В итоге образуются два разных вектора тока, сдвинутых по углу. Даже такое небольшое смещение позволяет влиять на работу двигателя.

Принципы использования комплексного метода

Пользуясь поодиночке любым из трех рассмотренных способов невозможно обеспечить равномерное распределение векторов тока по обмоткам ни по углу, ни по амплитуде. Всегда возникает перекос.

Поэтому для создания полноценных условий работы двигателя необходимо использовать все три способа в комплексе. Многочисленные экспериментаторы создали более двух десятков отличающихся схем, но к единому мнению исследователи так и не пришли.

Одним из лучших методов создания преобразователя трехфазного напряжения является:

  1. сборка обмоток статора по схеме треугольника;
  2. подача напряжения прямой полярности на одну из обмоток;
  3. изменение направления вектора напряжения на других за счет индуктивностей и конденсаторов;
  4. выравнивание амплитуд токов в обмотках подбором токоограничивающих сопротивлений.

Хочется обратись внимание на последний пункт. Им часто пренебрегают, а зря. Одинаковые по величине токи формируют такие же силы индукции, образующие пропорциональные крутящие моменты. Нагрузка на ротор должна прикладываться не только симметрично, но и равномерно.

Способы распределения крутящих моментов
Когда этот принцип нарушается, то двигателю создаются неблагоприятные условия нагрузки.

Одна из оптимальных схем преобразователя напряжения, учитывающая выполнение перечисленных условий, представлена на нижерасположенной картинке.

Принципиальная схема трехфазного преобразователя напряжения на 1 кВт
Для ее реализации необходимо изготовить дроссель сложной конструкции с регулируемым воздушным зазором, который первоначально своими секциями перераспределяет напряжение по отдельным цепочкам для последующего изменения.

Механическая конструкция дросселя
Преобразователь с таким подключением дросселя создает устойчивую работу двигателя под номинальными нагрузками, обеспечивает относительно небольшие потери энергии при вращении ротора.

Но, подобная схема не нашла практического применения по ряду причин:

  • сложное самостоятельное изготовление и наладка;
  • необходимость использования дефицитных деталей;
  • повышенное потребление энергии самим преобразователем, превышающее мощность двигателя почти вдвое.

Особенно огорчает последний пункт, когда работу простого станка, созданного по сложной схеме своими руками за длительное время, требуется платить деньги, как за пользование сварочным оборудованием. Это настолько огорчает домашнего мастера, что он отказывается от дальнейшей эксплуатации созданного им устройства.

Промышленные предприятия тоже не используют этот метод из-за низкой экономической эффективности.

Продолжение темы, рассказывающей об оптимальных вариантах переделки асинхронного двигателя для его подключения к однофазной сети переменного тока, читайте в следующей статье. Рекомендуем не пропустить ее. Сейчас подошло время, чтобы подписаться на нашу рассылку.

А для закрепления материала рекомендуем просмотреть старый учебный фильм советских времен, хорошо рассказывающий об общем устройстве асинхронного двигателя и прекрасно объясняющий принципы его работы.

Возникающие у вас вопросы задавайте в комментариях.
