Как оптимально выбрать счетчик воды для бытового водопровода

Доставка холодной и горячей воды по водопроводу в наши квартиры требует затрат энергии и материальных средств, которые подлежат оплате. Экономный расход и учет позволяют снизить отчисления из семейного бюджета.

Статья предоставляет советы домашнему мастеру по выбору подходящей конструкции счетчика воды для эффективного учета ее потребления и экономии денег на оплате услуг коммунального хозяйства.

Текстовый материал дополняется поясняющими картинками, схемами и видеороликами.

Приборы, созданные для достоверного учета проходящей через них воды, называют счетчиками. Они показывают количество пропущенной по водопроводу жидкости в единицах объема: литрах или кубометрах, что позволяет судить о ее расходе.

Принципы работы водомеров

Водяной счетчик для бытовых целей состоит из:

• расходомера;
• счетного механизма.

Виды расходомеров

Эти конструкции приборов измеряют количество жидкости, пропущенной через сечение трубы водопровода за определенный период времени.

Расходомер работает за счет кругового движения чувствительного элемента, реагирующего на изменение расхода:

• крыльчаткой, ось вращения которой расположена перпендикулярно направлению потока жидкости;
• турбинкой с соосным расположением вала к движению воды;
• комбинацией схемы из крыльчатки и турбинки.

Крыльчатка

Особенностью этой конструкции расходомера является возможность оптимально воспринимать потоки, характерные для домашних водопроводов с низкими и средними скоростями перемещения объемов воды.

На довольно высоких скоростях крыльчатка работает с повышенными погрешностями.

Турбинка

Она на малых скоростях обладает пониженной точностью измерения потока, но зато хорошо учитывает высокие обороты. По этой причине такие конструкции расходомера работают в промышленных системах, требующих перекачки огромных масс жидкости за короткое время.

Комбинированная конструкция из крыльчатки и турбинки

Их применение позволяет повысить точность измерения потоков с меняющимися скоростями, но конструкция подобного расходомера усложняется. Она оправдана для измерений на промышленных объектах и тех магистралях коммунальных служб, где требуется особенно точный учет.

С измерениями расходов жидкостей в бытовых целях оптимально справляются приборы с одной крыльчаткой. Это наиболее распространенная конструкция счетчика воды.

О счетных механизмах

Конструкция счетного механизма постоянно отслеживает величину расхода: суммирует и отображает информацию механическими индикаторами. Для его работы по законам физики требуется потреблять энергию. Она может поступать из:

1. гидравлической мощности потока у энергонезависимых конструкций;
2. или внешней сети электроснабжения.

Для коммунальных водопроводов и бытовых целей наибольшее применение нашли расходомеры с крыльчаткой и энергонезависимым счетным механизмом. При отключениях электроэнергии они сохраняют свою работоспособность, называются тахометрическими (измеряющими скорость).

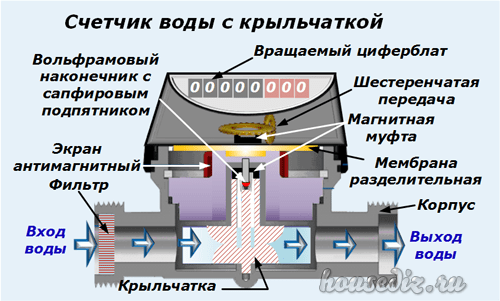

Конструкция тахометрического счетчика с крыльчаткой

Небольшие габариты, относительно простой монтаж, низкая стоимость обеспечивают популярность этому прибору в квартирах и загородных домах.

Базовые детали

По возможности попадания воды внутрь счетного механизма они делятся на две категории:

1. Сухие;
2. Влажные.

У сухих счетчиков внутренняя полость корпуса имеет встроенную мембрану, гарантирующую работу шестеренчатого механизма без проникновения в него воды.

Крыльчатка вращается под действием напора потока в двух сапфировых подпятниках, как у механических часов. Ее движение передается шестерням счетного механизма за счет магнитной муфты с двумя встроенными магнитами на каждой стороне.

Магнитный поток от крыльчатки проникает через мембрану и воздействует на магнит-шестеренку счетного механизма, который синхронно повторяет все движения.

Встроенные защиты

Фильтр

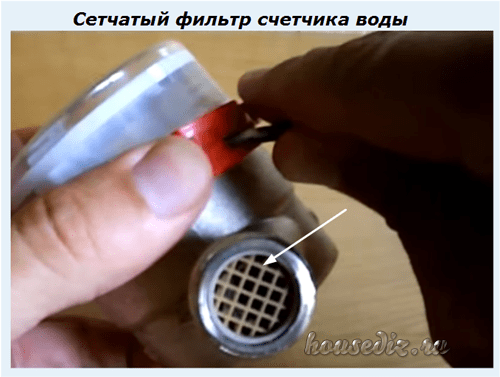

На входе воды установлено ситечко грубой очистки. Оно предохраняет крыльчатку от попадания на нее механических примесей, которые могут случайно оказаться в водном потоке.

Антимагнитная защита

Самая простая конструкция создается экранированием внутреннего пространства рабочей муфты встроенными металлическими кольцами.

Она выполняет не однотипные задачи на разных моделях счетчиков воды:

• предохраняет магнитную муфту от воздействия внешних полей;
• дополнительно накапливает приложенную к прибору магнитную энергию и удерживает счетный механизм в застопоренном состоянии после прекращения ее действия;
• останавливает работу счетного механизма при поднесении к нему сильного неодимового магнита со скрытой фиксацией этого действия встроенным флажком с указателем.

В двух последних случаях выявить противозаконное вмешательство пользователя в работу счетчика воды специалистам надзорной службы водоканала будет очень легко. Они финансово заинтересованы в том, чтобы наложить ощутимый денежный штраф за подобные эксперименты вкупе с моральными издержками.

Поэтому эти представители периодически делают осмотры всех счетчиков воды, снимают их показания для сверки данных расхода, осматривают состояние корпуса на отсутствие самодельных мелких отверстий и номера пломб поверителя.

Остановить счетчик воды довольно просто неоновым магнитном, иголкой через просверленное отверстие в кожухе счетного механизма или после снятия пломб и разборки корпуса. Но, все эти действия будут замечены при периодическом осмотре. Они гарантированно приведут к выплате большого штрафа.

Устройство и принцип работы подобных приборов расхода хорошо излагает владелец видеоролика GalileoRU.

Алгоритм выбора счетчика воды

Любая работа всегда начинается с определения объема задач, которые предстоит решить. В нашем случае необходимо определиться с:

• местом установки счетчика воды и его расположением;
• поперечным сечением трубопровода;
• температурой рабочей среды;
• производительностью расходомера и величиной гидравлического давления в системе.

Способы установки

Ориентация в пространстве

Производители выпускают счетчики расхода воды с возможностью монтажа:

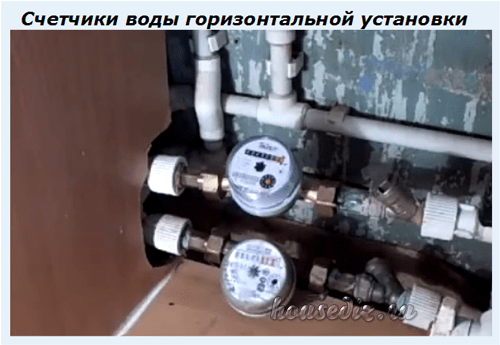

• в горизонтальной плоскости, которые маркируются буквой «H»;

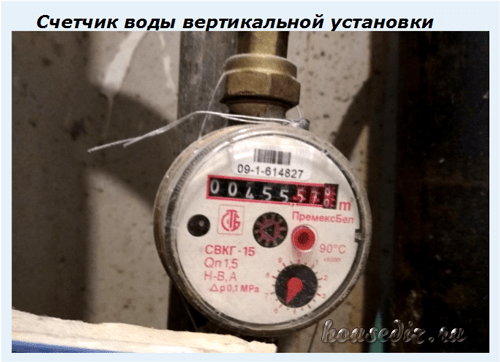

• вертикально (буква «V»);



• произвольно (H, V).

Учет движения воды

Направления у водяного потока и стрелки на корпусе прибора должны совпадать. Иначе вращение рабочего колеса и счетного механизма будет происходить в обратную сторону.

На показания счетчика воды оказывают влияние гидравлические удары и перепады давления, возникающие в водопроводе по различным причинам. Подобные режимы должен перекрывать обратный клапан, который дополнительно устанавливают на входе в прибор.

Вода через расходомер должна проходить чистой. Любой водопровод со временем накапливает на внутренних стенках отложения солей и примесей. Когда они отрываются, то потоком направляются на крыльчатку. Предохранять их попадание призваны фильтры, как с грубой структурой, так и самоочищающиеся.

Сечение водопровода

Внутренний диаметр трубы подбирают под производительность и протяженность магистрали на стадии проектирования здания. Выбор и монтаж расходомера необходимо осуществлять под их размеры.

При установке счетчика воды в квартире многоэтажного дома рекомендуется уточнить влияние поперечного сечения трубопровода на величину минимального расхода.

Номинальный диаметр, дюймы	Сечение резьбы, дюймы	Диаметр условного прохода, мм		Минимальный расход, м куб
		Максимальный	Минимальный
G 3/4 B	3/4	12	10	1,5
G 1/2 B	½	12	10	1,0
G 1/2 B	½	12	10	0,6

Место для монтажа

Счетчик воды необходимо располагать не только соблюдая требования дизайна, но обеспечить свободный допуск к нему для:

• удобного снятия показаний;
• осмотра или профилактики;
• замены для устранения неисправностей либо проведения поверки.

Участок трубы водопровода, в которую врезается расходомер, нельзя делать короче, чем 40÷45 см. Иногда для обеспечения этого требования приходится изменять конфигурацию водопровода.

Рабочая температура

Счетчики воды выпускают тремя модификациями для:

1. Теплотрасс;
2. Холодной воды;
3. Комбинированного применения.

Допустимая температура рабочей среды указана на лицевой стороне счетного механизма.

Приборы горячего водоснабжения

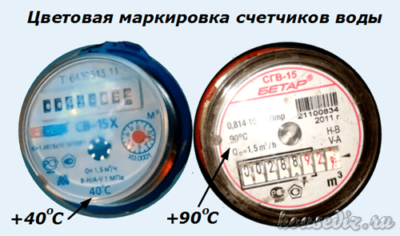

В конструкции корпуса и всех деталей используют только теплостойкие материалы, способные длительно выдерживать нагрев +130^OС без нарушения рабочих характеристик. Для отличия от других моделей используется маркировка красным цветом соединительного ободка или корпуса.

Приборы холодного водоснабжения

Устройство счетчика предназначено для работы в среде с температурой до +40^OC. Его нельзя монтировать в более нагретых магистралях. Ободок корпуса имеет синюю окраску.

Универсальные приборы

Внутри квартиры температура теплоносителя не превышает 90^OC. Под эту величину выпускают счетчики, которые способны одинаково работать в холодном и горячем водоснабжении.

Многотарифный счетчик воды

Среди приборов учета сейчас набирают популярность модели, которые параллельно с расходом осуществляют замер температуры воды и рассчитывают стоимость предоставленных услуг, экономят деньги пользователя.

Если водоснабжающая организация нарушает заявленный температурный режим, то прибор автоматически фиксирует эти моменты, вводя поправочный коэффициент для оплаты.

Классы точности

Принципы поверки

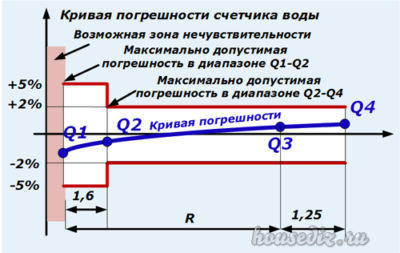

Требованиями законодательства международной организации метрологии введены нормативы характеристик на поверку приборов учета воды. Кривая их погрешности должна вписываться в допустимый диапазон, как показано на примере поверки одной из моделей.

Точки Q1÷Q4 обозначают последовательные значения расхода:

1. минимального;
2. переходного;
3. номинального;
4. максимального.

Особое внимание обращается на минимально допустимую зону нечувствительности, когда через счётчик воды происходит течь, неспособная провернуть крыльчатку, преодолеть силы трения и сопротивления механизмов.

Это положение стали массово муссировать в рекламных целях своих каналов владельцы видеороликов, придавая им популярные названия «Как остановить счетчик».

Решайте сами, насколько реально ждать пару часов, чтобы накапало ведро воды: это явно бесполезное занятие, к тому же попахивающее воровством.

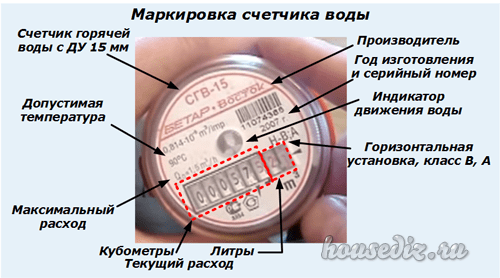

Обозначение классов точности

На лицевой панели счетчика наносят заглавные буквы А, В или С. Ими классифицируют диапазон погрешностей, в котором работает прибор. Наибольшая точность маркируется «С». Меньшая метрологическая точность у моделей класса А, но они вполне хорошо работают в холодном водопроводе.

Для магистралей теплого водоснабжения лучше выбрать прибор группы В.

Гидравлические характеристики

К ним относят:

• величину расхода;
• максимально допустимое давление жидкости.

Величина расхода

Текущее значение

Тахометрические приборы показывают ее цифрами на счетном механизме в основном окошке счетчика кубометрами и дополнительном — литрами.

Обычно первая часть цифр нанесена черным цветом, а вторая — красным.

Максимально допустимая величина

Она проставляется на лицевой панели цифрой с размерностью кубометров за час.

Давление в системе

Его величину обозначают в мегапаскалях. Герметичный корпус расходомера выдержит ее с небольшим запасом, но может развалиться от превышения.

Все перечисленные надписи делают наглядными и понятными для пользователей.

Перспективные технологии

Развитие систем автоматизации проникло в производство счетчиков воды и позволило создавать схемы, когда отсчет текущих показаний фиксируется микропроцессорными устройствами и передается по технологии «Умный дом» в реальном масштабе времени водоснабжающей организации.

Такие устройства полностью автоматизированы. Они значительно облегчают расчеты за воду.

Владелец видеоролика ШАРГ news объясняет принцип дистанционного сбора показаний со счетчиков воды.

Если у вас остались вопросы по теме, то сейчас самое удобное время задать их в комментариях. Я же напоминаю, что выбирать счетчик воды для бытовых целей необходимо вначале по техническим характеристикам, а на цену обращать внимание во вторую очередь.
